JET JKM-300 Комбінований верстат

ОСОБЛИВОСТІ:

• Реверс електродвигуна

Пиляння:

• Регулювання глибини пропила під час роботи на бічному столі та з кареткою
• Робочий стіл із чавунного лиття
• Регульований паралельний наголос
• Знімний регульований стіл для випилювання пазів та шипів

Рухомий стіл (каретка):

• Рухомий стіл із сталевого листа
• Поворотний упор рухомого столу з кутовою розміткою

Стругання:

• Регулювання глибини стругання
• Регульований фугувальний упор
• Регульована огорожа ножового валу
• Фугувальні столи з чавунного лиття
• Фугувальний упор з алюмінієвого профілю

Пазування:

• Регульований притиск заготовки
• Важелі подачі по осях «X» та «Y»
• Регулювання по осі «Z» «барашком, що обертається»
• Робочий стіл із чавунного лиття

JKM-300 - комбінований верстат, основними перевагами якого є високі показники потужності, точності, надійності та довговічності. Основні частини конструкції - це робочі столи, кронштейни та напрямні. Деякі з них вилиті з чавуну, деякі виготовлені зі сталі. Цей верстат відрізняє асинхронний двигун високої потужності. Він вимагає особливих умов обслуговування і призначений для безперервної тривалої роботи. Завдяки надійній та продуманій конструкції доступно виконання різних операцій, пов'язаних з обробкою деревини.

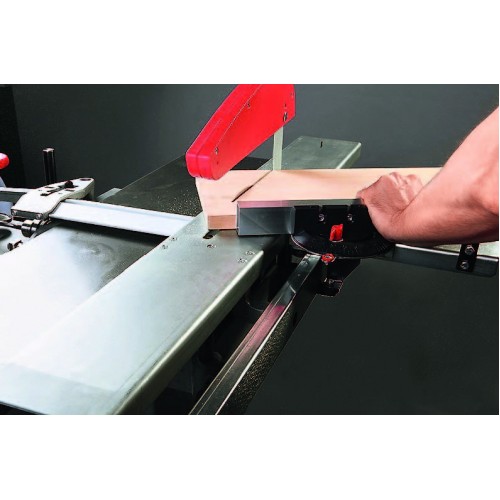

Пиляння – одна з цих операцій. Паралельний упор використовується для проведення поздовжнього розпилювання. Потужний алюмінієвий профіль з обох боків зафіксований на чавунних кронштейнах, завдяки чому конструкція є надійною і дуже жорсткою. Його можна рухати вздовж міліметрової шкали. Ширина між упором та диском може становити максимум 300 мм. На рухомому столі можна виконувати розпилювання не тільки впоперек, а й під певним кутом. Для цього деталь розміщується на рухомому столі, притискається до упору, який можна регулювати, скориставшись транспортирною шкалою. Завдяки тому, що висота столу регулюється, можна використовувати пильний вузол для вибірки пазів. Конструкція та комплектація даного верстата передбачає переобладнання верстата для виконання окремої операції – нарізування шипів та пазів з торця заготовки.

Стругання. Доступна можливість виконання операції фугування завдяки конструкції верстата, який включає ножовий вал з трьома сталевими ніжками в поєднанні зі шліфувальними робочими столами, довжина яких становить 960 мм. Механізм регулювання висоти переднього столу характеризується особливою зручністю та точністю. Шляхом регулювання та переналаштування паралельного упору доступно з високою точністю виконувати такі стандартні операції як:

• стругання під кутом до базової поверхні заготівлі;
• зняття фаски під певним кутом;
• вибірка чверті.

Свердління та пазування. Для встановлення трикулачкового патрона використовується торець ножового валу з протилежної від циркулярного диска сторони. Завдяки йому можна затискати свердла та фрези, діаметр хвостовика якого становить 13 мм. Чавунний стіл, обладнаний спеціальним притиском, використовується для розміщення та подачі заготовки. Стіл розміщений на хрестоподібних напрямних. Подача по них відбувається завдяки двом ручкам. Кордони переміщень встановлюють спеціальні муфти на штангах. Існує також можливість подачі заготовки вздовж спеціального упору на фрезерному столі, що фіксується надійно та жорстко. Для свердлильно-пазувальних робіт застосовується зворотне обертання двигуна, навіщо передбачений відповідний перемикач.
