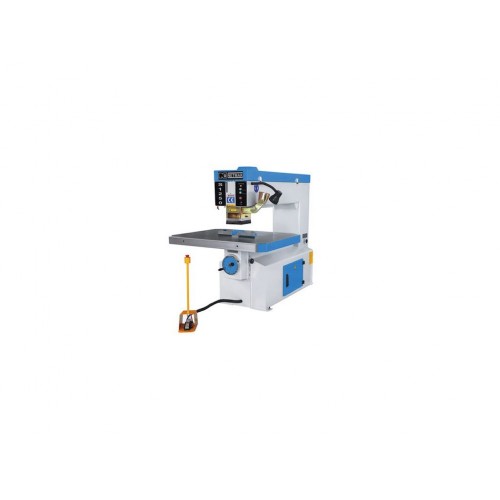

Копіювально-фрезерний верстат
NETMAK FR 1250
ПРИЗНАЧЕННЯ:
Призначений для високопродуктивного виготовлення сидінь стільців, стільниць, криволінійних ніжок стільців і столів, спинок стільців і інших подібних виробів.
ОБЛАСТЬ ЗАСТОСУВАННЯ:
Применяется в столярно-строительном и мебельном производстве.

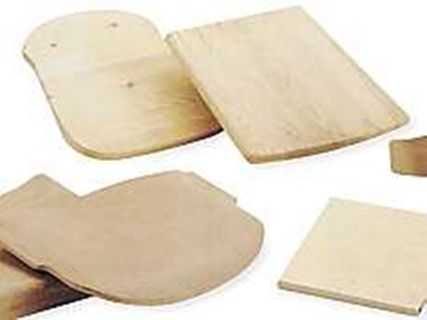

ОТРИМУВАНІ ВИРОБИ:

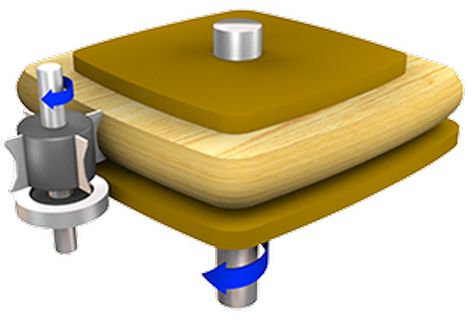

СХЕМА ОБРОБКИ:
КОНСТРУКТИВНІ ОСОБЛИВОСТІ:
| РАБОЧИЙ СТІЛ ПРЯМОКУТНОЇ ФОРМИ З встановленим на ньому шаблоном і заготівлею обертається навколо своєї осі. |
| ПНЕВМОЗАЖИМ Розташований строго над центром круглого робочого столу фіксує заготовку притискаючи її зверху до шаблону і столу. |
| РАБОЧИЙ ОРГАН Фреза, має хід в радіальному напрямку до центру столу і назад за допомогою пневмоциліндра. На одному валу з фрезою встановлений копіювальний підшипник, перебуваючи під фрезою даний підшипник обкатує шаблон, а фреза над ним копіює форму шаблону на заготівлі. |
ПРИНЦИП РОБОТИ:
Шаблон, що має форму майбутнього виробу, укладається на стіл таким чином, щоб вісь його обертання збігалася з віссю обертання столу. На шаблон укладається заготівля, як правило, квадратної, прямокутної або багатокутної форми і зверху фіксується пневмопритиском над центром столу. Починається обробка: стіл з шаблоном і заготівлею обертається, копіювальний підшипник, притискаючись до шаблону, що обертається, повідомляє потрібну траєкторію руху фрези - таким чином, відбувається обробка тіл обертання будь-якої складності з високою продуктивністю.
