Описание

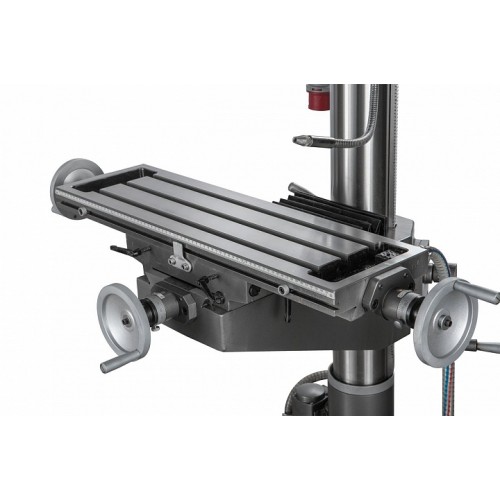

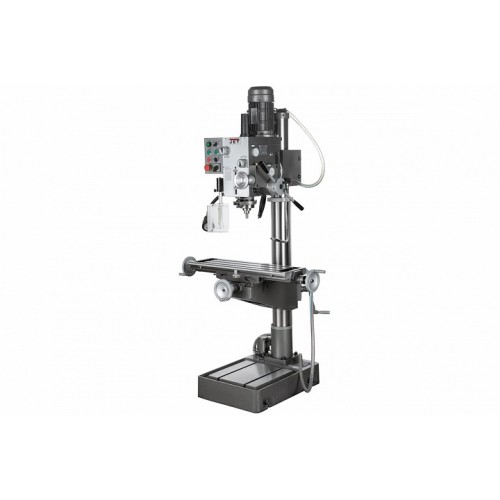

Редукторный вертикально-сверлильный станок JMD-40PFCT с крестовым столом с максимальным диаметром сверления по стали 32мм и до 40мм по чугуну, предназначен для работы в ремонтных и инструментальных цехах, а также в производственных цехах с мелкосерийным и серийном выпуском продукции; оснащенный приспособлениями станок может быть применен в крупносерийном и массовом производстве.Станок предназначен для выполнения следующих операций: сверления, рассверливания, зенкования, зенкерования и развертывания. JMD-40 PFCT имеет крестовый стол с возможность перемещения по оси X и Y. Данная исполнение станка позволить повысить точность сверления заготовки за одну установку, а так же позволит выполнять простейшие фрезерные операции, например фрезерование плоской поверхности заготовки или фрезерование паза.

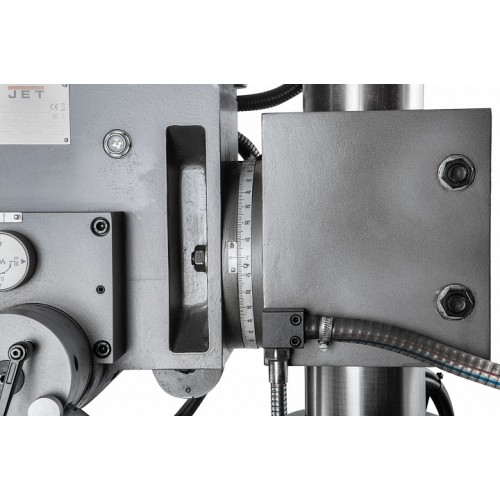

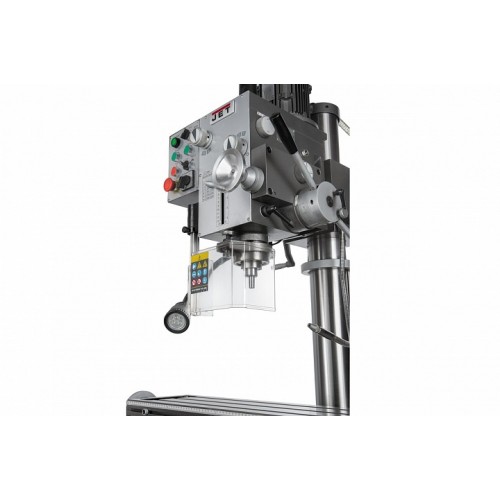

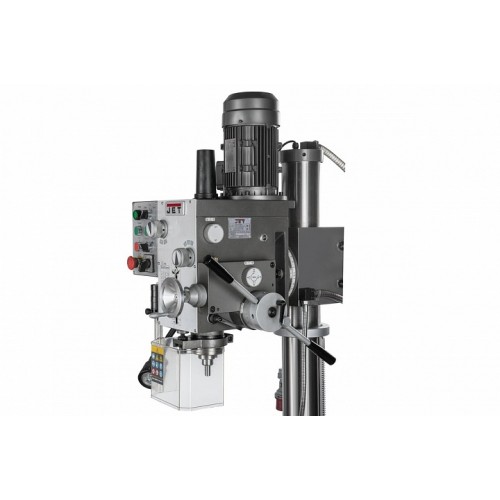

Наклон сверлильной головки вправо/влево на 90 градусов и ее поворот вокруг колонны на 360 градусов, а также большое расстояние от шпинделя до основания в 1180мм обеспечит Вам возможность обработки большого диапазона обрабатываемых деталей. Редукторный вертикально-сверлильный станок JET JMD-40PFCT с крестовым столом отлично впишется в Ваше производство, а гарантия на станок 2 года, будет приятным дополнением к тому, чтобы работать и не бояться о поломке станка.

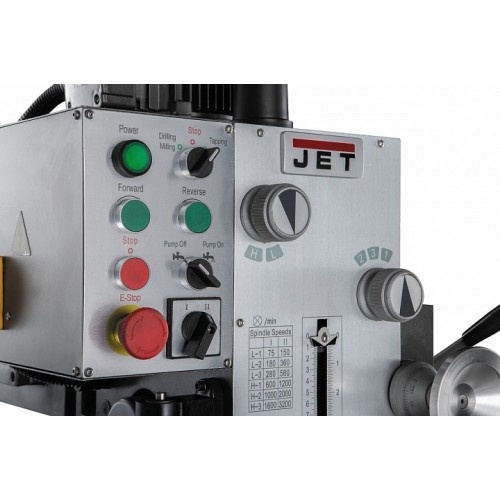

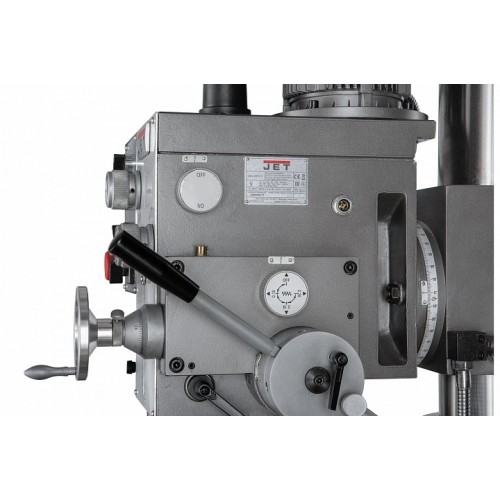

Редуктор шести ступенчатой коробки скоростей, с частотами вращения шпинделя 75, 170, 280, 540, 960, 1600 и функцией увеличения каждой скорости в два раза, совместно с автоматической подачей пиноли шпинделя, со скоростями 0,1 / 0,18 / 0,26 мм/об позволяют обрабатывать широкий диапазон материалов и получать различные виды отверстий на корректных режимах резания с использованием инструмента из быстрорежущих сталей и твердых сплавов.

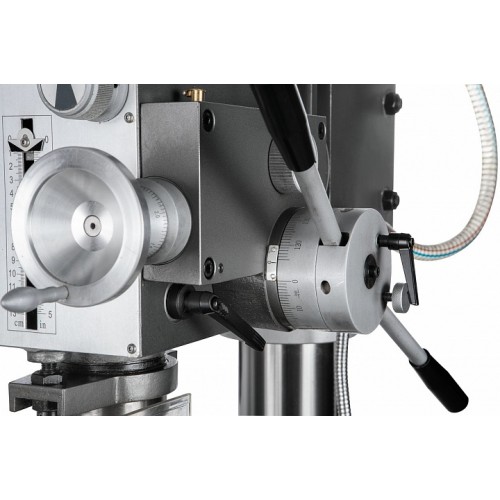

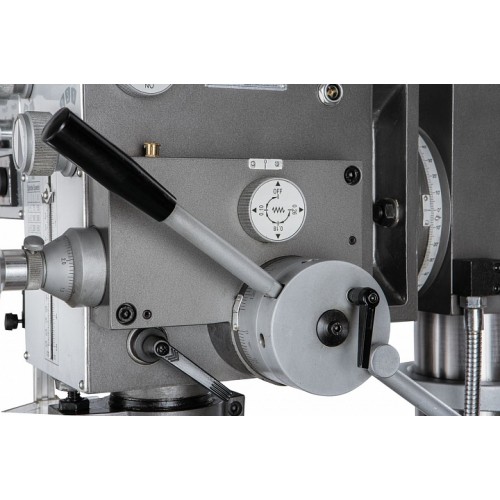

JMD-40PFCT оснащен функцией нарезания резьбы машинными метчиками при ручной подаче шпинделя. Ограничитель глубины нарезания резьбы позволяет автоматически включать реверс при достижения предельных значений.
Опционально станок может быть дооснащен устройством автоматической подачи, которое устанавливается с левой стороны рабочего стола и позволяет осуществлять подачу по продольной оси в автоматическом режиме, улучшая качество получаемой поверхности и увеличивая производительность изготовления деталей. Также устройство имеет функцию ускоренного перемещения рабочего стола для сокращения времени подвода инструмента к детали и его отведения, для удобной установки/снятия обрабатываемой детали.
| Робочі параметри | |
| Максимальный диаметр концевой фрезы, мм | 32 |
| Диаметр колонны, мм | Ø115 |
| Максимальный диаметр нарезаемой резьбы, мм | М12 |
| Напряжение, В | 400 |
| Размер стола по оси X и Y, мм | 730 x 210 |
| Ширина Т-образного паза стола, мм | 14 |
| Автоматическая подача пиноли, мм/об | 0,1/0,18/0,26 |
| Масса, кг | 365 |
| Диапазон наклона головы, град. | ±90˚ |
| Длина в упаковке, см | 73 |
| Диапазон поворота головки шпиндельной бабки | 360° |
| Конус шпинделя | MT4 |
| Ширина в упаковке, см | 76 |
| Ход стола по оси X и Y, мм | 500 х 230 |
| Расстояние от шпинделя до стола, мм | 715 |
| Высота в упаковке, см | 188,5 |
| Ход пиноли шпинделя, мм | 120 |
| Масса в упаковке, кг | 400 |

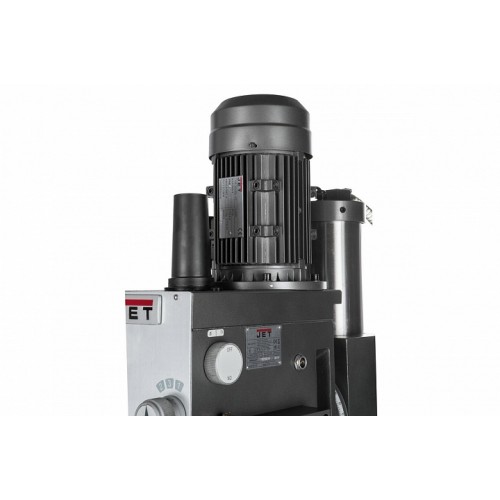

| Мощность двигателя, кВт | 1,1/1,5 |
| Расстояние от шпинделя до стойки, мм | 297,5 |
| Расстояние от шпинделя до основания, мм | 1180 |
| Размер основания по оси X и Y, мм | 650x450 |

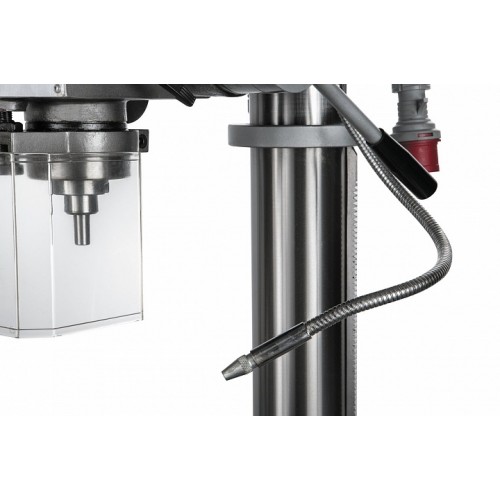

| Устройтво подачи СОЖ | да |
| Частота вращения шпинделя, об/мин | I – 75,180,280,600,1000,1600 II -150,360,560,1200,2000,3200 |
| Максимальный диаметр сверления чугун, мм | 40 |
| Автоподача | есть |
| Максимальный диаметр сверления сталь, мм | 32 |
| Автореверс | есть |
| Максимальный диаметр торцевой фрезы, мм | 76 |
