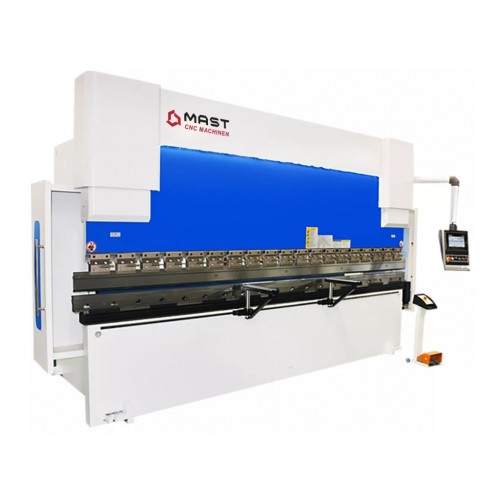

Гідравлічний листозгинальний прес MAST WC67–80/2500 з DELEM DA69T 3D

Гідравлічний листозгинальний прес MAST WC67–80/2500 з DELEM DA69T 3D

Система керування

• ЧПУ керування по 6+1 осях Y1-Y2-X-R-Z1-Z2+V(компенсація прогину)
• Панель керування з ЧПУ .

DELEM DA69T 3D 8-осьовий контролер з ЧПУ.

DA-69T пропонує 2D, а також 3D програмування, яке включає автоматичний розрахунок послідовності вигину і зіткнення.

Повна 3D-установка верстата з кількома станціями інструментів, що забезпечує реальний зворотний зв'язок по можливості та керованості продукту.

Високоефективні алгоритми управління оптимізують робочий цикл машини та мінімізують час налаштування.

Особливості DA-69T:

• 3D та 2D графічний сенсорний екран режим програмування
• 3D візуалізація у симуляції та виробництво
• 17 кольоровий TFT з високою роздільною здатністю
• Повний набір програм для Windows
• Delem Modusys сумісність (модуль масштабованості та адаптивності)
• USB, переферійний інтерфейс
• Вікрита системна архітектура
• Сенсорне згинання та інтерфейс коригування
• T3D автономне програмне забезпечення

Базова стандартна комплектація:

• Гідравлічна система Bosch Rexroth (Німеччина)
• Високоточні електронні лінійні напрямні для згинальної балки HIWIN (Тайвань)
• Автоматична система компенсації прогину з ЧПК Liyuan (Китай)
• Електрична система Schneider (Німеччина)
• Гідравлічні клапани Hoerbirger (Німеччина)
• Масляний насос Sunny (США)
• Пальцеві блоки (2 шт.) на задньому упорі
• Широкий стіл для встановлення матриць
• Розсувні передні підтримуючі опори (2 шт) на лінійних напрямних
• Решітчаста лінійка FAGOR (Іспанія)
• Фотоелектричний бар'єр із задньої сторони
• Ніжна педаль керування з аварійною кнопкою
• Привід бампера осі XR: серводвигун ESTUN та лінійна напрямна, кулькова гвинтова система
• Лазерний захист DSP
• Рух згинальної балки контролюється пропорційними клапанами з датчиком положення, які в поєднанні з лінійними зчитувачами забезпечують дуже точну роботу згинальної балки (осі Y1-Y2). Завдяки цьому забезпечується робота верстата з точністю позиціонування повзуна 0.01 мм.

Контролер  Delem  DA-69T-3D

Двигун Siemens

Використання масляного насоса Sunny гарантує термін служби масла та знижує шум під час роботи.

Інтегрований блок гідравлічних клапанів Bosch Rexroth, Німеччина, високонадійна гідравлічна трансмісія, інтегрована гідравлічна система можуть ефективно усувати проблеми, спричинені витоком гідравлічної рідини.

Електричні компоненти Schneider, сервопривід Estun для підвищення точності позиціонування по осях X, Y1,Y2 та R

Високоточні електронні лінійні напрямні HIWIN

Серводвигун заднього ходу

Передня підтримка листа

ЧПУ система компенсації прогину
