Комбінований верстат ZMM STOMANA CU410N2

Name: Комбінований верстат ZMM STOMANA CU410N2
Brand: Stomana
SKU: CU 410 N2
Price: 726020 UAH
Availability: InStock

CU 410 N2

Stomana

На складі

726020.00грн

Опис

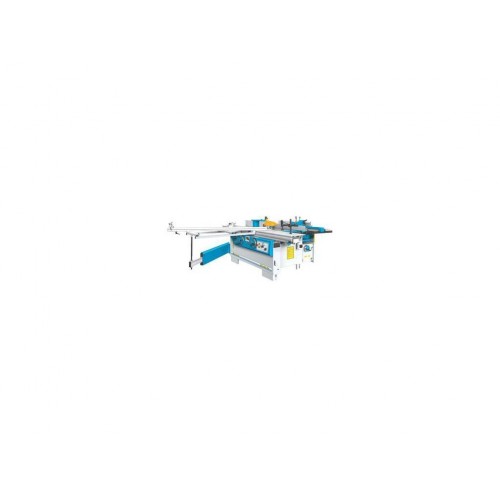

Комбінований верстат ZMM STOMANA CU410N2

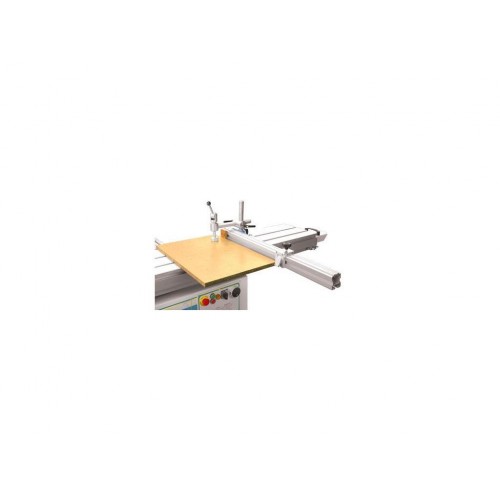

Форматний алюмінієвий стіл із загартованими сталевими напрямними. Телескопічна лінійка 1800 мм із двох повертаються упорів. Лінійка для паралельна різка з микрометрическая налаштування. Способу диска до 45° зі зчитування по шкалу. Діаметр отвору в столі ø260 mm з аспіраційна патрубка під робочого столу. Фрезерний шпиндель нахиляється ззаду Запобіжник для фрези діаметром ø250 mm. Стіл рейсмуса з ролики /CU 410/.

ХАРАКТЕРИСТИКИ:

ФУГУВАЛЬНИЙ ВУЗОЛ
Розміри робочого столу, мм	1800 х 410
Максимальна товщина шару, що знімається, mm	5
Опорна лінійка, розміри, mm	1100х155
Способу опорну лінійку, (°)	0°÷45°
Діаметр ножового вала, мм	Ø 100
Кількість ножів	4
РЕЙСМУСОВИЙ ВУЗОЛ
Розміри робочого столу, мм	700 x 406
Максимальна товщина шару, що знімається, mm	4
Швидкість подачі, m/min	8
Товщина оброблюваної деталі, min/max, mm	4 - 225
Потужність двигуна, квт (HP)	3,0 (4.0)
Потужність подає групі, kW	0.8 / 1.1
Діаметр наконечника для аспірації, мм	Ø 120

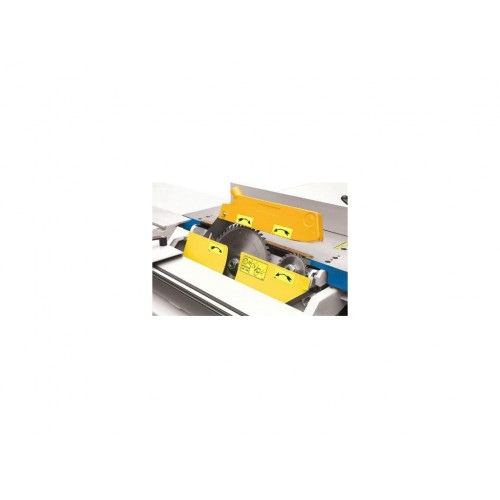

ПИЛЬНОЇ ВУЗОЛ
Діаметр пильного диска – макс./ хв., mm	Ø 315/ Ø 250
Діаметр валу, мм	Ø 30
Оберти вала, min^-1	4000
Довжина паралельна лінійка	1100
Макс. ширина пропилу з паралельною лінійкою, мм	840
Максимальна довжина пропилу, мм	2200
Способу циркулярного диска (°)	0° до 45°
Макс. висота пропилу, 90°/45°, мм
- при діаметр диску Ø 315 mm	103 / 72
- при діаметр диску Ø 250 mm	70 / 49
Потужність двигуна, квт (HP)	3.0 (4.0)
Діаметр наконечника для аспірації, мм	Ø 120

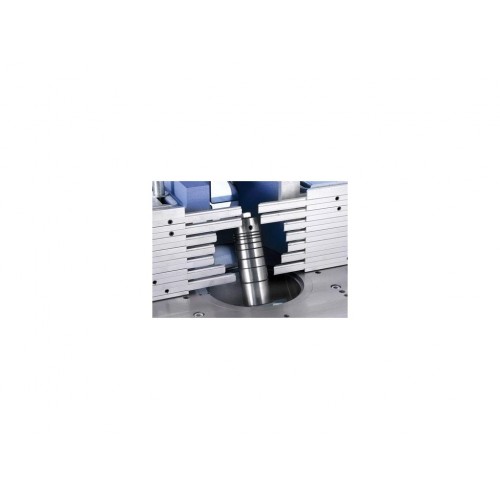

ФРЕЗЕРНИЙ ВУЗОЛ
Діаметр шпинделя, мм	Ø 30
Нахил шпинделя, (°)	90°/45°
Вертикальний хід шпинделя, мм	175
Корисна довжина шпинделя, мм	125
Максимальний діаметр інструмента, мм: - при профілюванні - при шипорезания	Ø250 Ø300

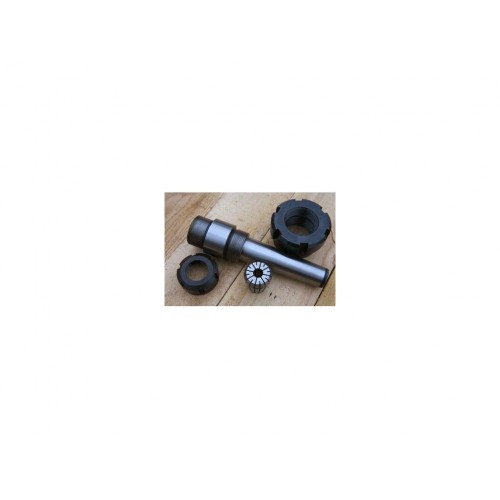

Шпиндель з Морозової конус для замінні дорники	MK4
Відстань від вісь шпинделя до переднього канта на пересувного столу	550
Діаметр на отвір у робочого столу, max	Ø260
Максимальний діаметр / глибина відпускання інструменту під робочого столу	Ø250 / 60
Оберти шпинделя (двохшвидкісний двигун ), min^-1	10000/8000/ 6000/ 5000/ 4000/3000
Мотор (двошвидкісний, 3-фазен, 400V, 50Hz), kW	3.2/4.2 (4.3/5.5)
Діаметри наконечників для аспірації, мм - під робочого столу - на захисний запобіжник	Ø 100 Ø 120
Фрезерний упор з опорні лінійки довжина 2 х L, mm	L=500
СВЕРДЛИЛЬНИЙ ВУЗОЛ
Максимальний діаметр свердла, мм	16
Розміри робочого столу, мм	300х500
поздовжній хід, mm	210
Поперечний хід, mm	250
Вертикальний хід, mm	160
ЗАГАЛЬНЕ ДЛЯ ВЕРСТАТА
Довжина, мм	2500
Ширина, мм	2900
Висота робочого столу, mm	850
Розміри робочого стола	1450х650
Розміри форматного столу, мм	2300х350
Вага машини, близько, kg	1090
Необхідна площа, m	6.5 х 7.0

Робочі параметри
Количество ножей	4
Memory
Вертикальный ход шпинделя, mm	175
Вертикальный ход, mm	160
Вес машины, около, kg	1090
Высота рабочего стола, mm	850
Діаметр на отвір у робочому столі, max	Ø260
Діаметр наконечника для аспірації	Ø 120
Діаметр шпинделя, мм	ø 30
Диаметр вала, mm	Ø 30
Диаметр на отверстие в рабочего стола, max	Ø260
Диаметр наконечника для аспирации, mm	Ø 120
Диаметр ножевого вала, mm	Ø 100
Диаметр пильного диск – макс. мин., mm	Ø 315 Ø 250
Диаметр шпинделя, mm	Ø 30
Длина параллельная линейка	1100
Длина, mm	2500
Довжина паралельної лінійки	1100
Кількість ножів	4
Корисна довжина шпинделя, mm	125
Макс. висота пропилу, 90 ° 45 ° (при діаметр диску Ø 315 mm), mm	103 72
Макс. висота пропилу, 90° 45°(при діаметр диска Ø 250 mm), mm	70 49
Макс. высота пропила, 90° 45°(ппри диаметр диска Ø 250 mm), mm	70 49
Макс. высота пропила, 90° 45°(при диаметр диске Ø 315 mm), mm	103 72
Макс. ширина пропила с параллельной линейкой, mm	840
Максимальна довжина пропилу	2200
Максимальна товщина стругання	5
Максимальна товщина шару, що знімається,	4
Максимальная длина пропила, mm	2200
Максимальный диаметр глубина отпускания инструмента под рабочег	Ø250 60
Максимальный диаметр инструмента (при профилировании), mm	Ø250
Максимальный диаметр инструмента (при шипорезания), mm	Ø300
Максимальный диаметр сверло, mm	16
Мотор (двухскоростной, 3-фазен, 400V, 50Hz), kW	3.2 4.2 (4.3 5.5)
Мощность двигателя, kW (HP)	3.0
Мощность подающей группе, kW	0.8 1.1
Наклонение шпинделя, (°)	90° 45°
Наклонения опорную линейку, (°)	0°÷45°
Наклонения циркулярного диска (°)	0° до 45°
Нахилення опорної лінійки, (°)	0°÷45°
Нахилення циркулярного диска (°)	0° до 45°
Нахилення шпинделя, (°)	90° 45°
Необходимая площадь, m	6.5 х 7.0
Оберти валу	4000
Оберти шпинделя, min-1	4000
Обороты шпинделя (двухскоростной мотор ), min-1	10000 8000 6000 5000 4000 3000
Опорна лінійка, розміри, мм	1100х155
Опорная линейка, размеры, mm	1100х155
Поздовжній хід	210
Полезная длина шпинделя, mm	125
Поперечный ход, mm	250
Потужність двигуна	3.0
Потужність двигуна, кВт	3.0
продольный ход, mm	210
Размеры рабочего стола	1450х650
Размеры рабочего стола, mm	1800 х 410
Размеры форматного стола, mm	2300х350
Расстояние от оси шпинделя до переднего канта на передвижного ст	550
Розміри робочого стола	300х500
РОЗМІРИ РОБОЧОГО СТОЛУ	1450х650
Скорость подачи, m min	8
Товщина деталі, що обробляється, min max, mm	4 - 225
Толщина обрабатываемого детали, min max, mm	4 - 225
Фрезерний упор з опорними лінійками з довжиною 2 х L, mm	L 500
Фрезерный упор с опорные линейки с длина 2 х L, mm	L=500
Швидкість подачі, мін./макс.	8
Ширина, mm	2900
