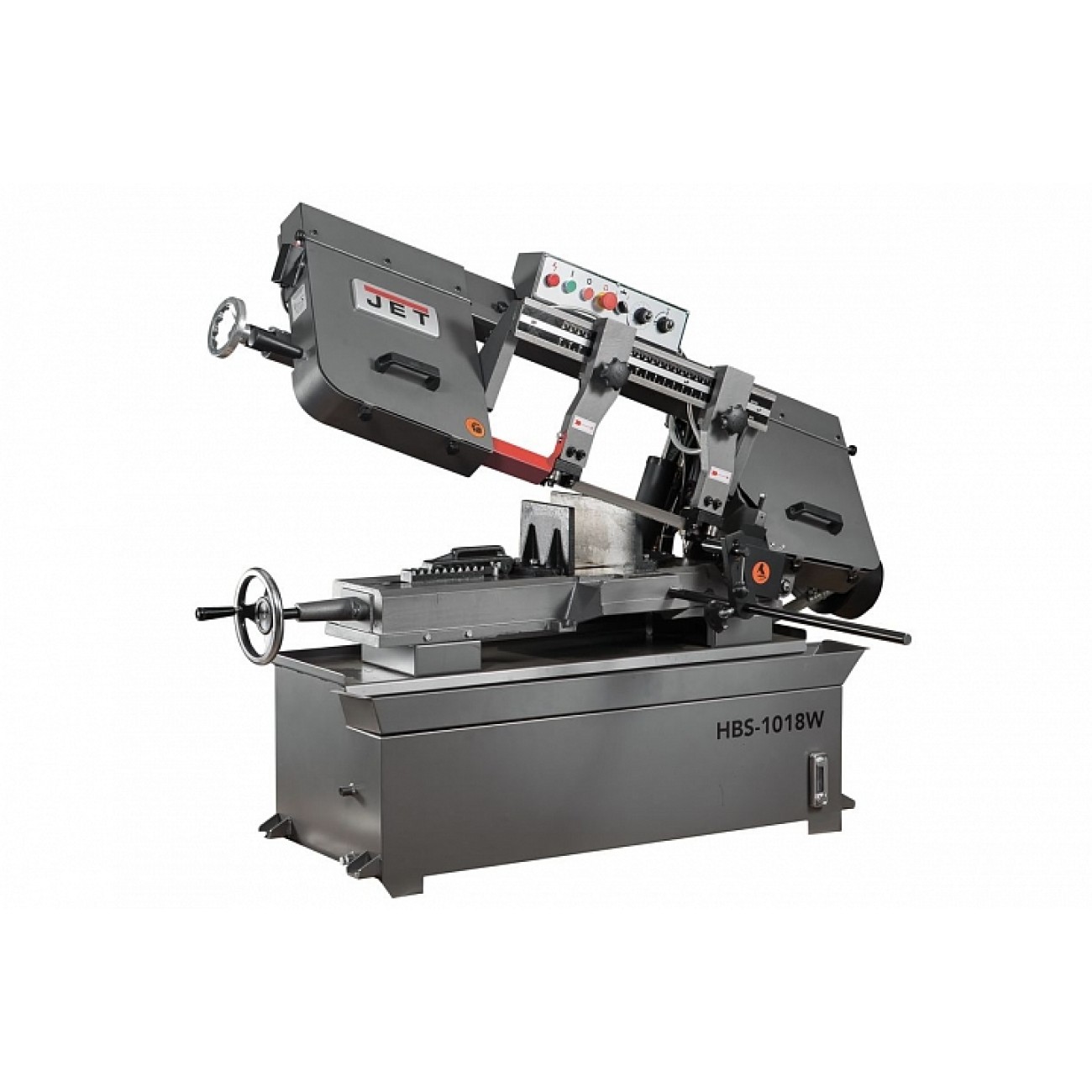

JET HBS-1018W Стрічковопильний верстат

Опис

особливості:

Стрічковопильний верстат HBS-1018W є традиційною моделлю промислового обладнання, що застосовується для серійного виробництва. Модель має конструкцію американського типу. Тяжка лита консоль і великі механічні лещата дозволяють виконувати пиляння металевих заготовок великого діаметру. Пиляння під прямим кутом допускає максимальний діаметр заготовки 250 мм. Під кутом 45 ⁰ верстат здатний здійснювати розпил заготовок діаметром 190 мм. Особливість конструкції верстата HBS-1018W полягає у можливостях здійснювати розпилювання прямокутних заготовок. Переріз оброблюваної заготовки становить 250х415 мм.

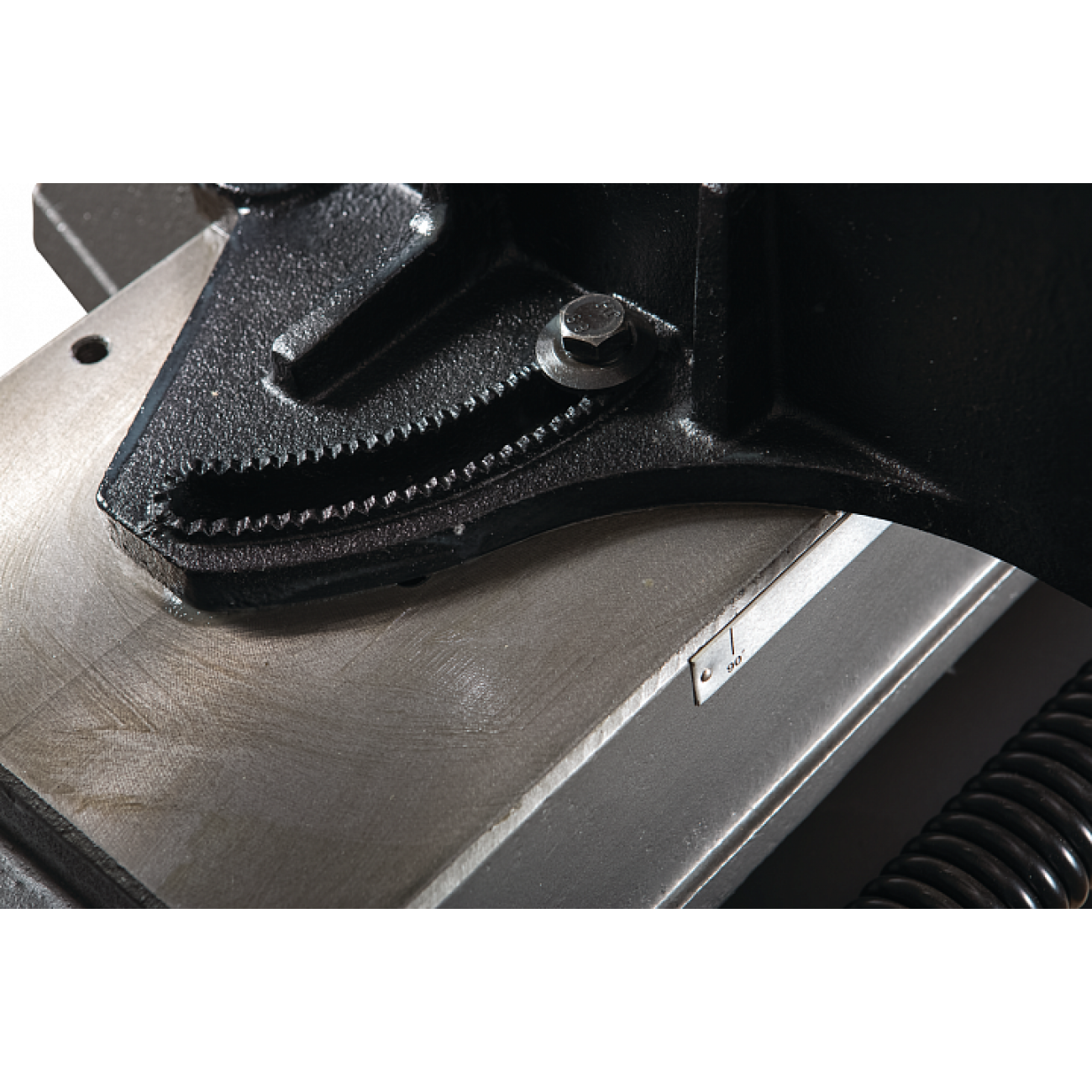

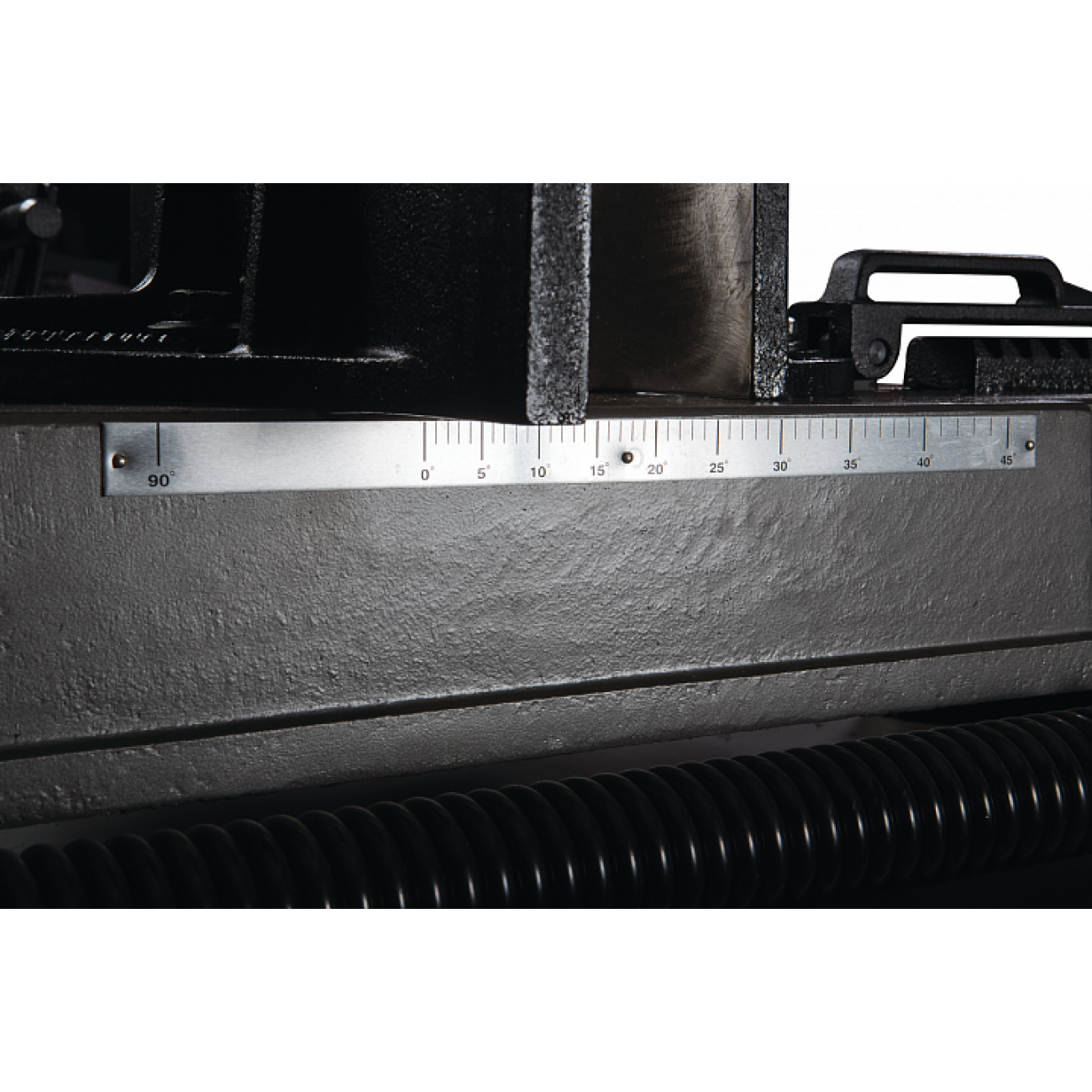

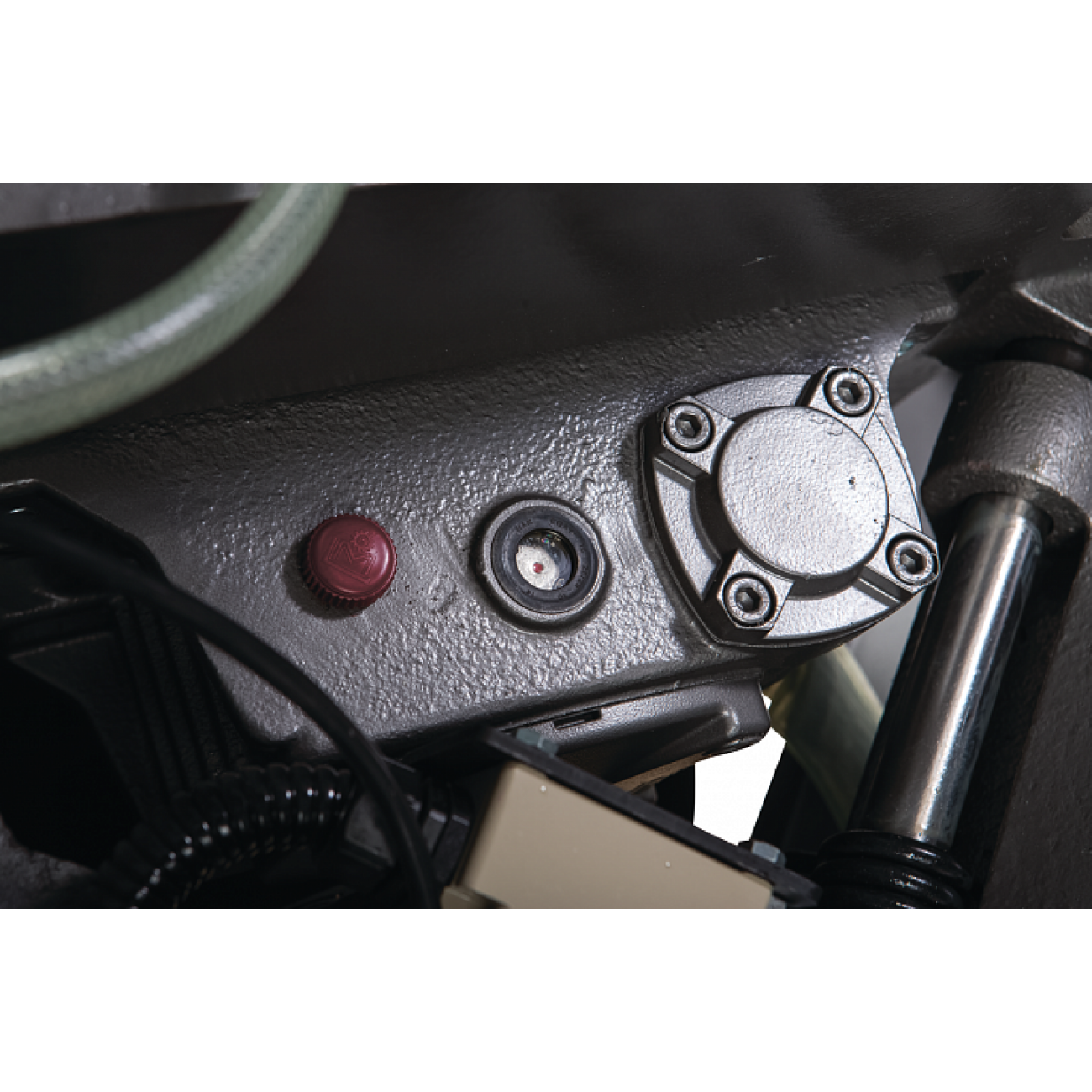

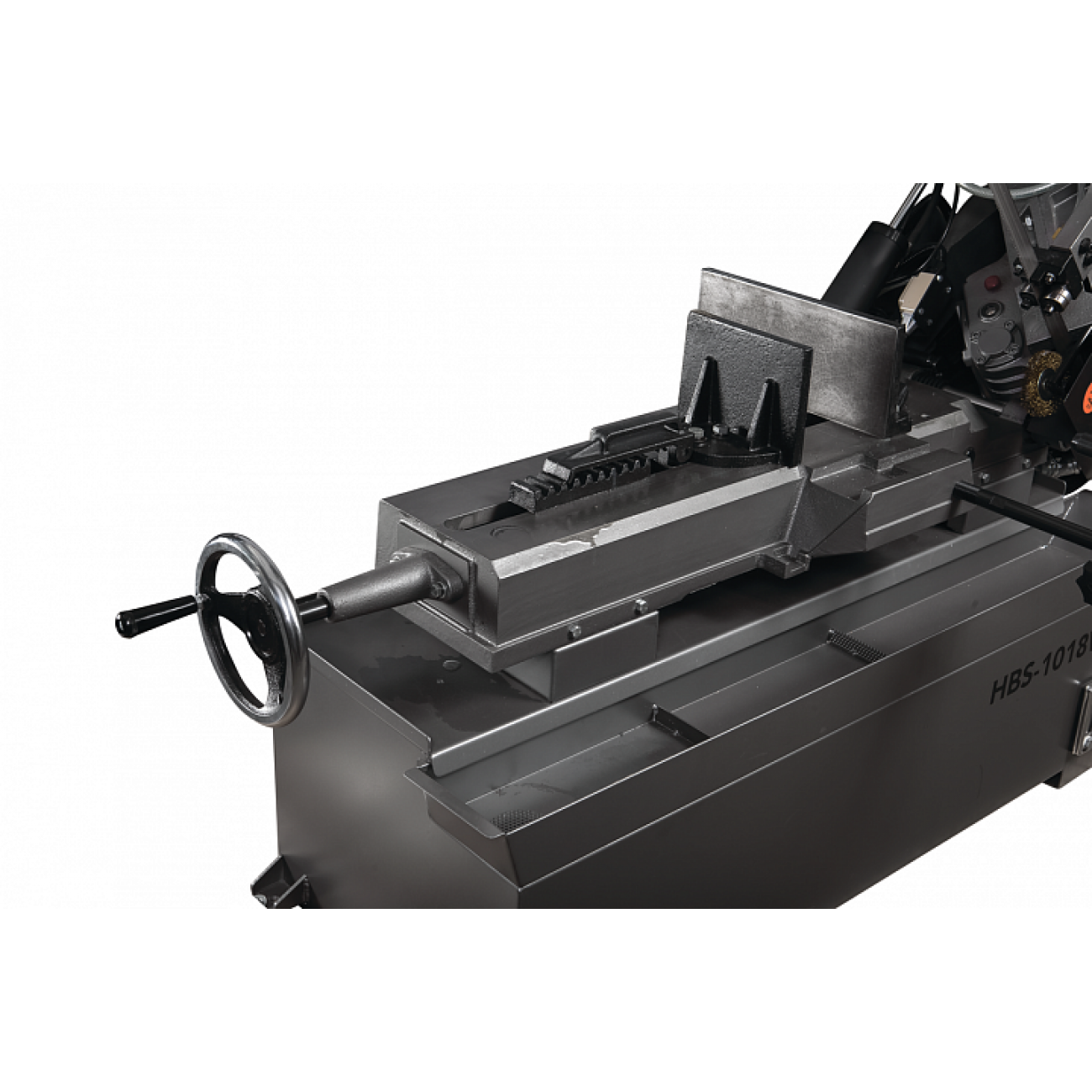

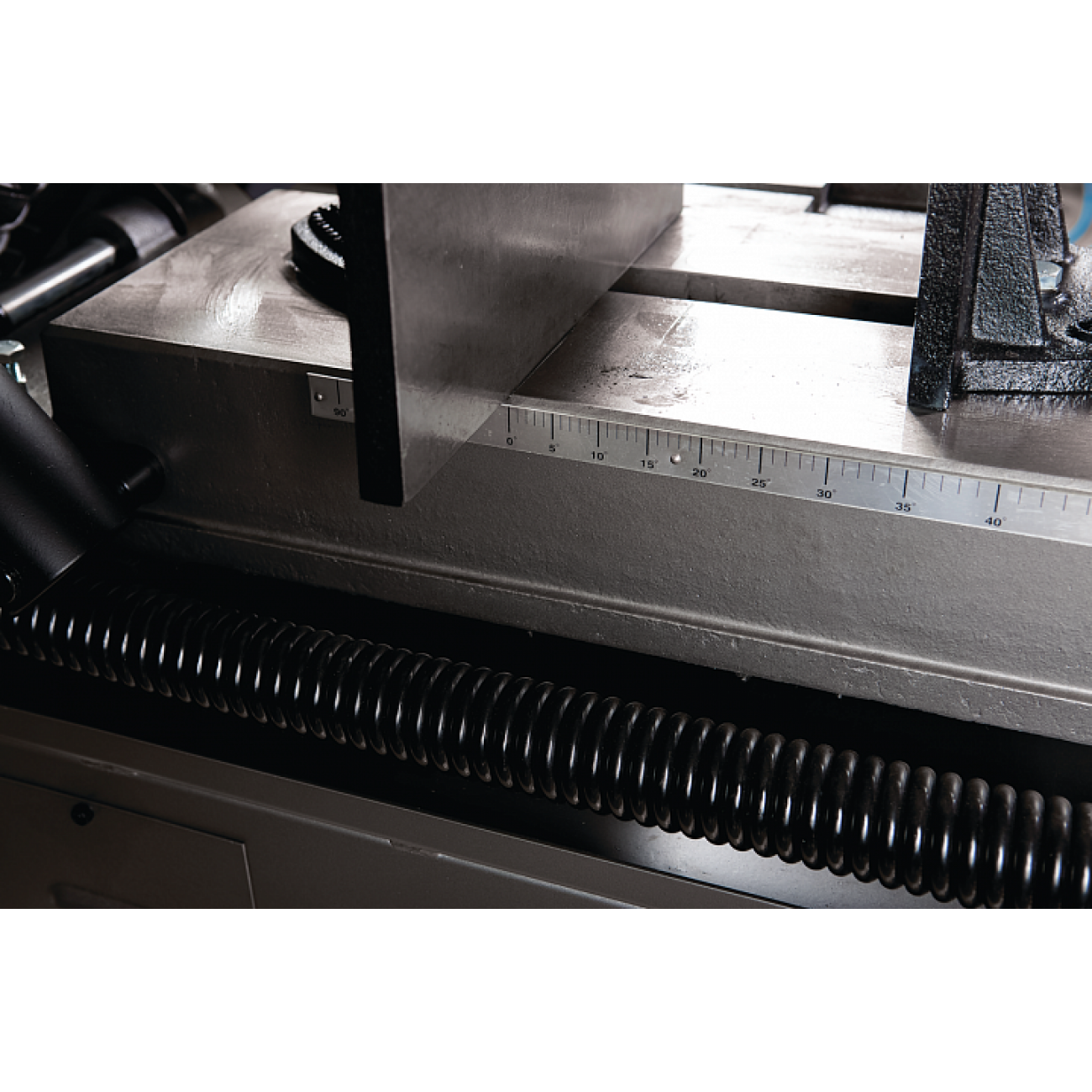

Процес встановлення заготовок під потрібним кутом здійснюється за рахунок наявних механічних лещат, обладнаних поворотними губками. Підйом та опускання важкої пильної рами здійснюється за рахунок функціонування системи гідророзвантаження. За допомогою гідроциліндра можна здійснити регулювання швидкості опускання консолі. Необхідне притискне зусилля рами на оброблювану заготовку здійснюється за рахунок ваги консолі.

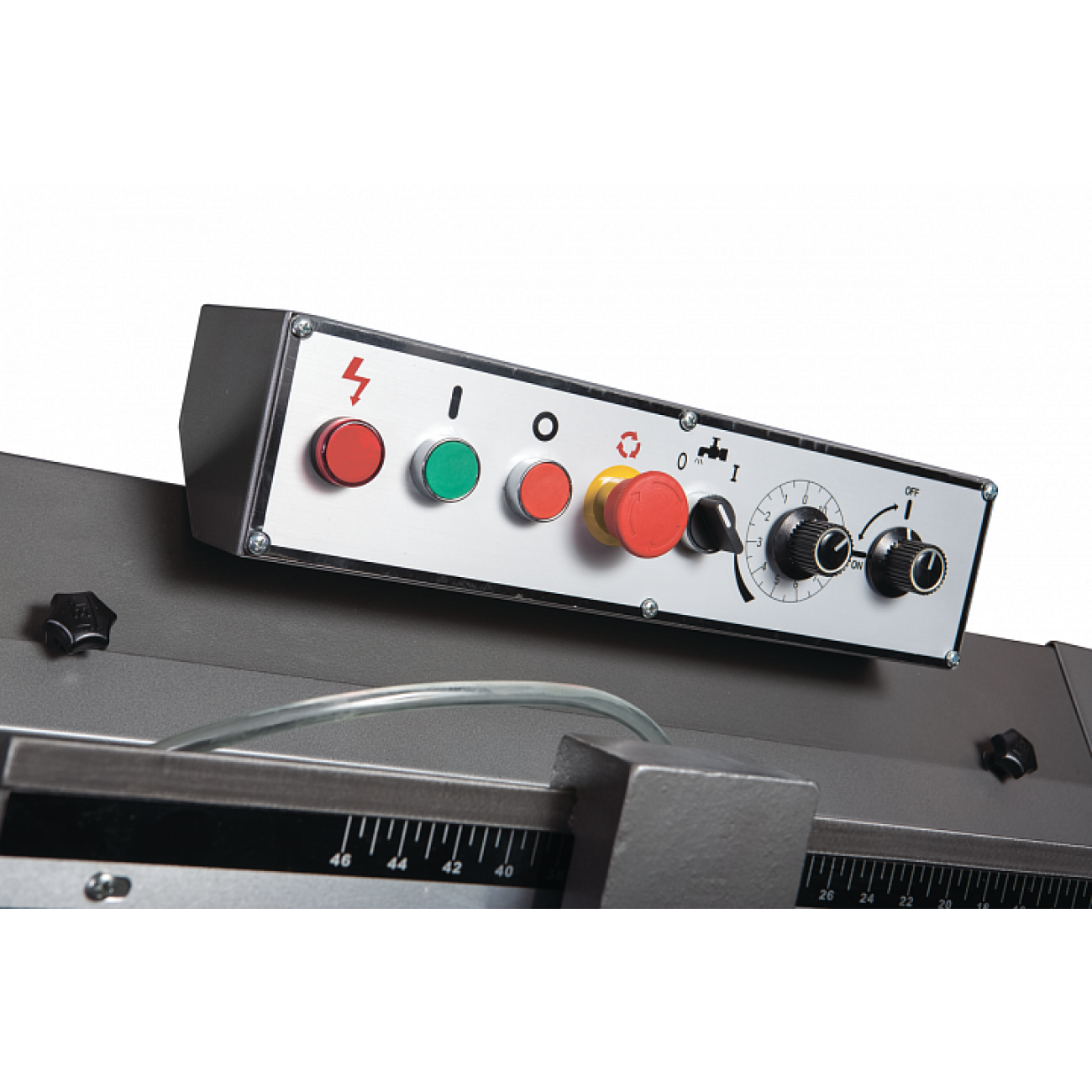

Моторна група складається з потужного електродвигуна - 1,5 кВт, що забезпечує стабільну роботу стрічкового верстата у різних швидкісних режимах. Ремінна передача дозволяє здійснювати пиляння заготовок на швидкостях руху стрічкового полотна 25,40,50 і 70 м/хв. Управління роботою верстата здійснюється з пульта керування, встановленого на консолі. Устаткування оснащене кнопкою аварійної зупинки.

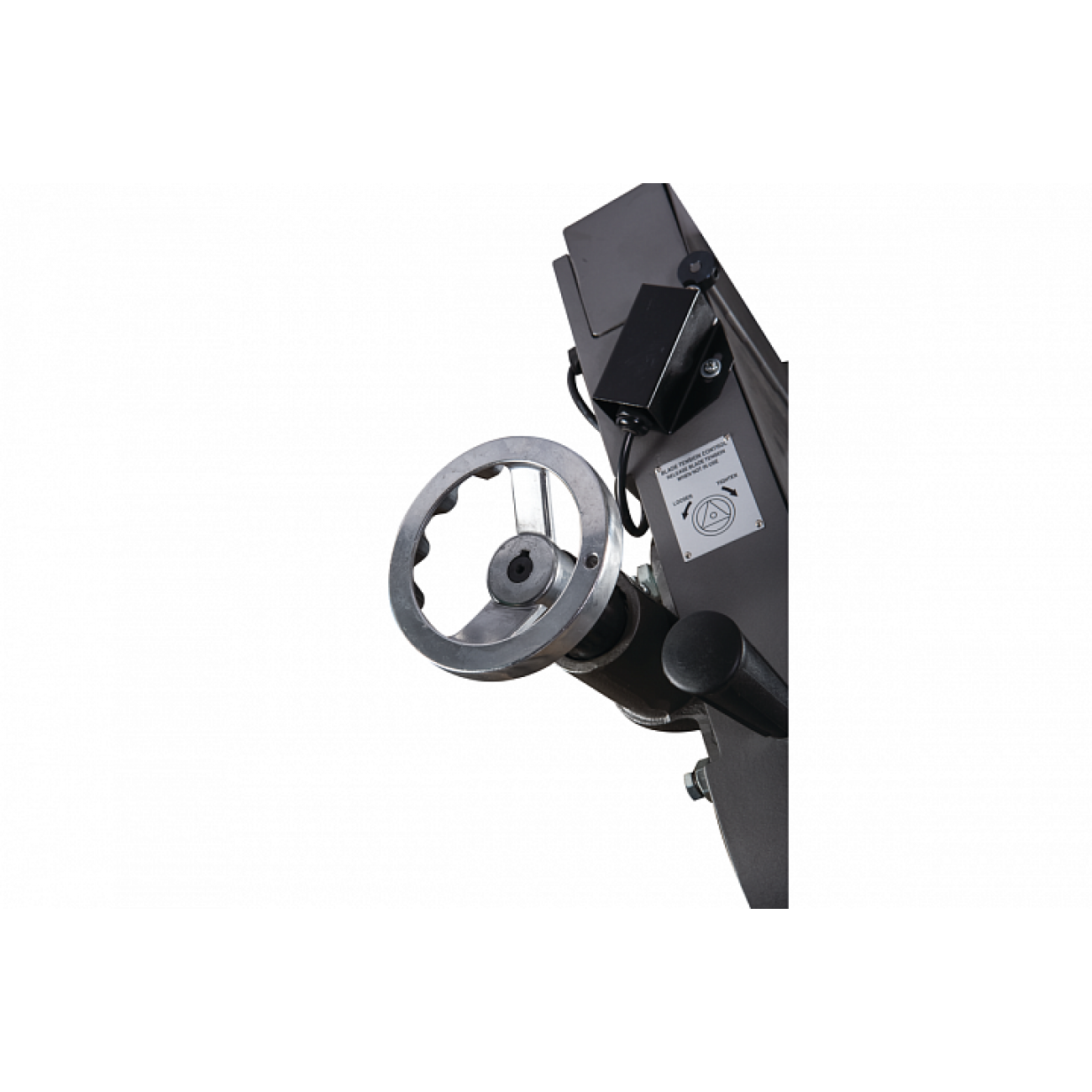

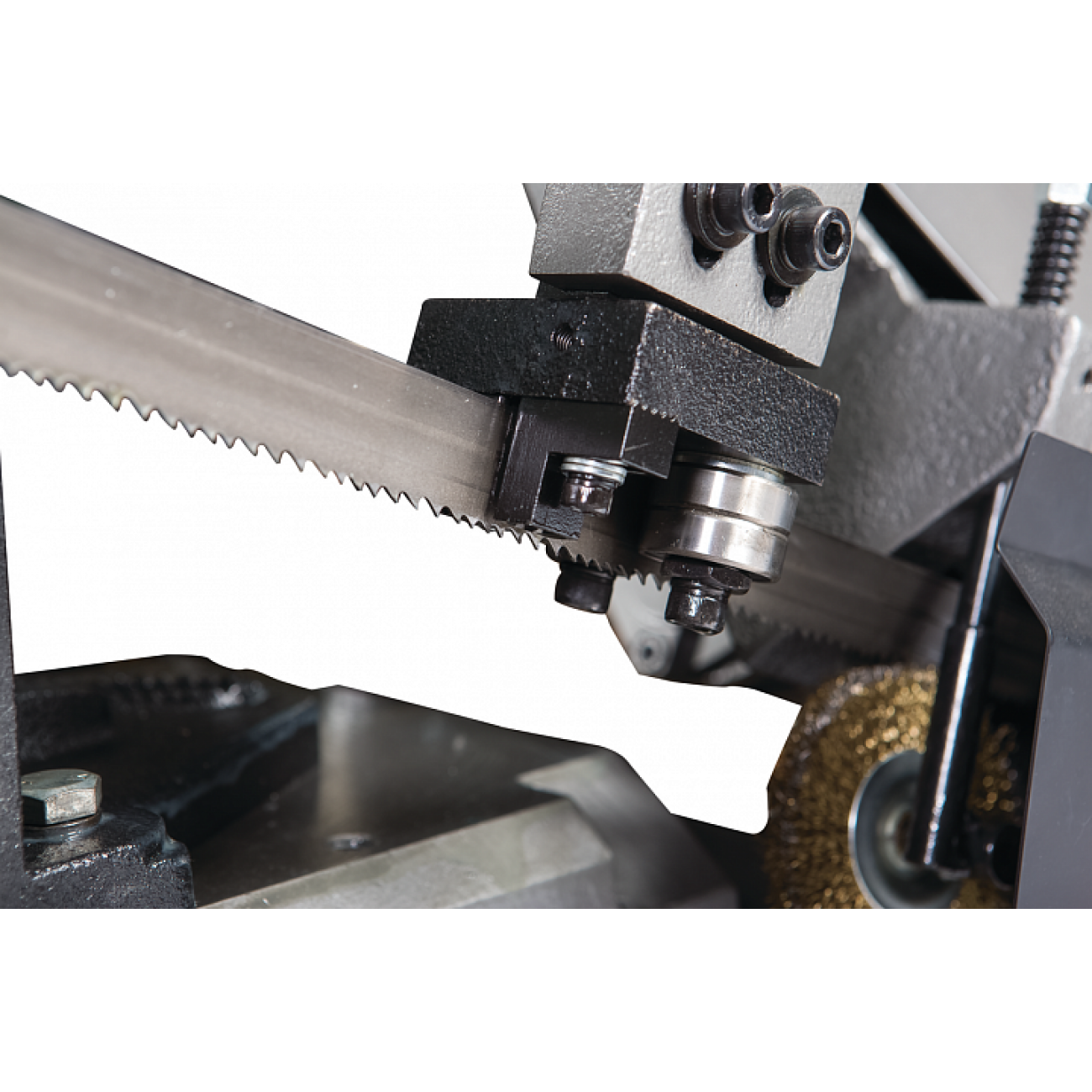

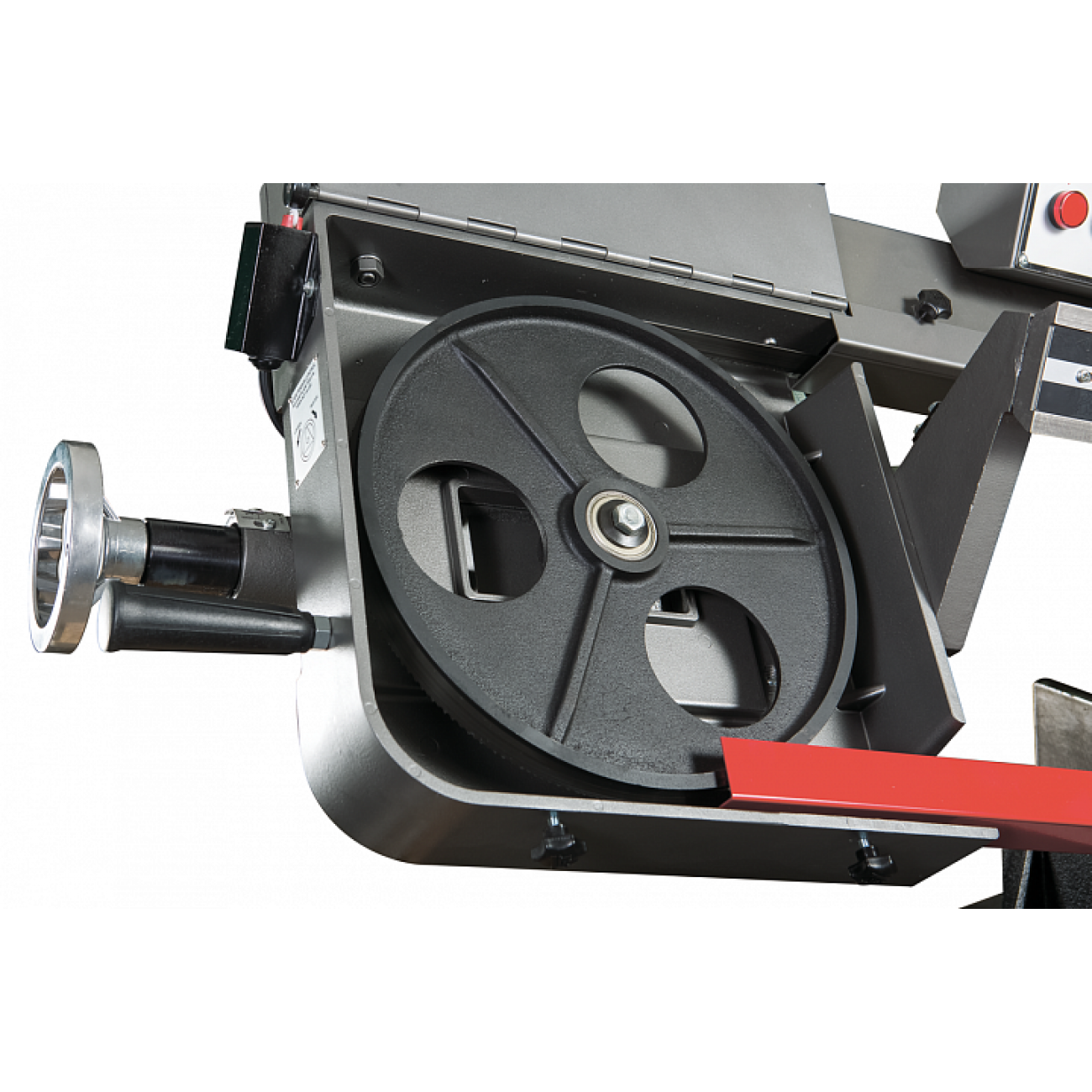

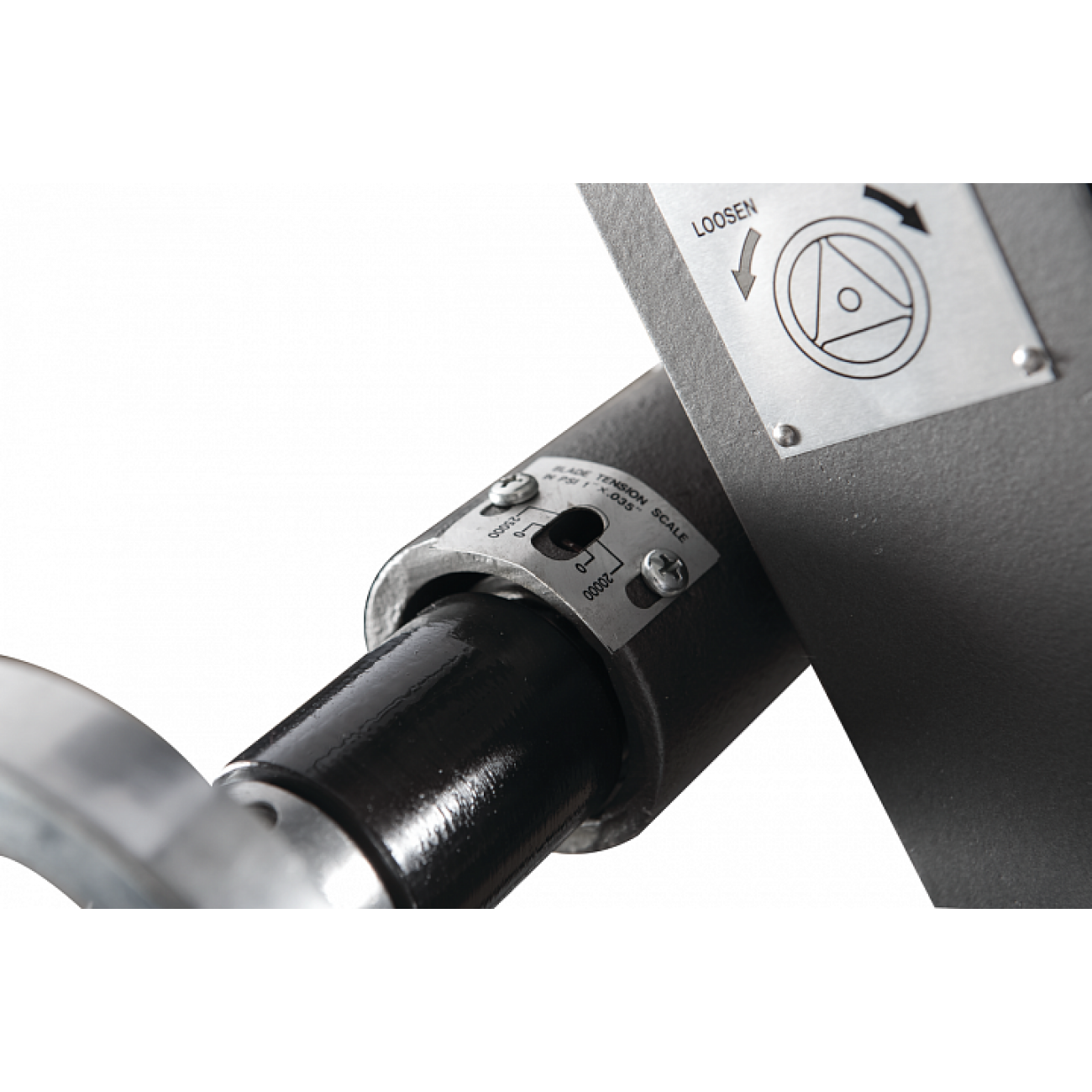

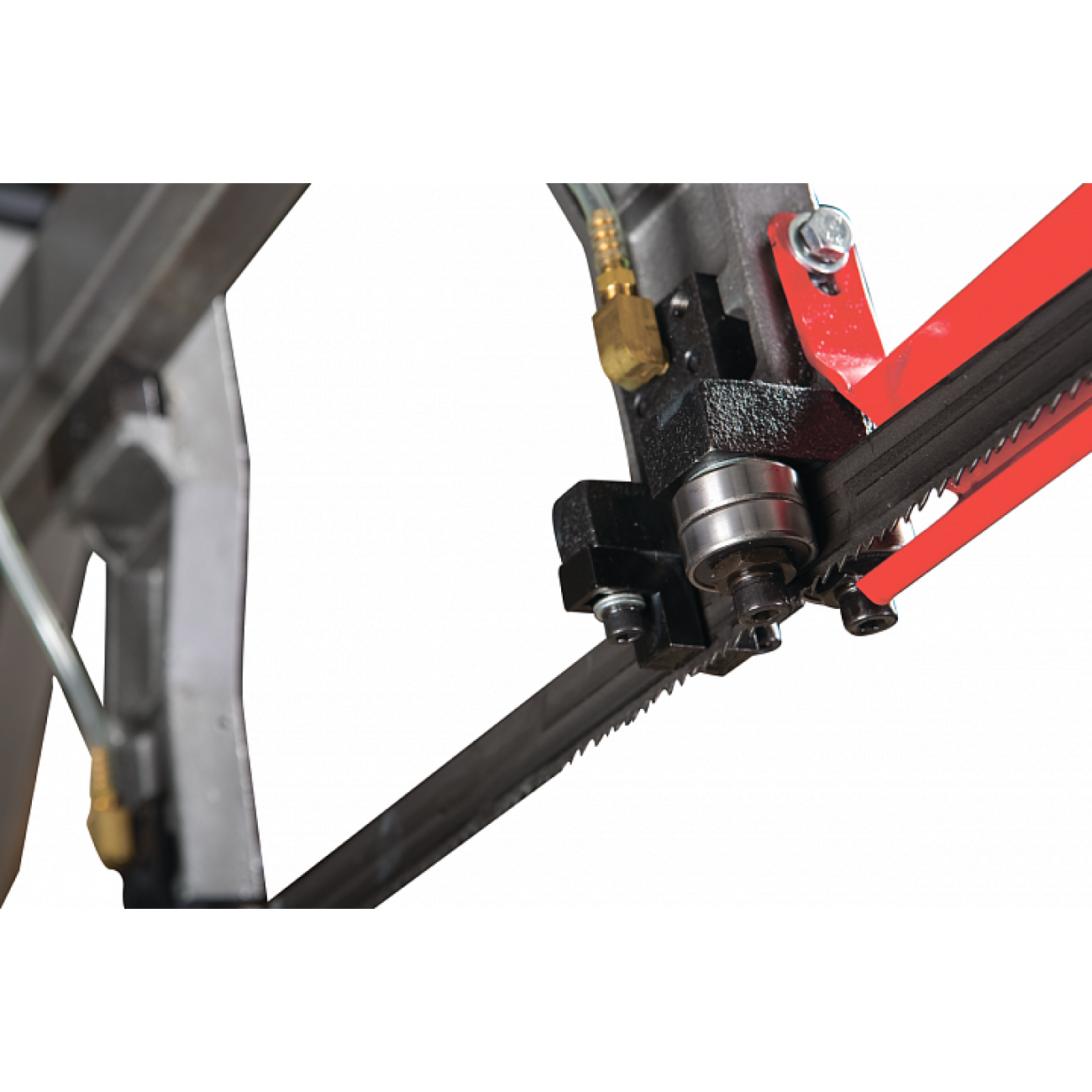

Модель HBS-1018W має керовані напрямні, що дозволяють здійснити регулювання проходу стрічкового полотна в залежності від форми заготівлі та її діаметра. Наявність напрямних запобігає виникненню вібрації полотна, відходу полотна убік. Напрямні укомплектовані 5 підшипниками та сухарями, що здійснюють позиціонування полотна безпосередньо під прямим кутом до поверхні заготовки, що обробляється. Якість пиляння забезпечується подачею СОЖ у зону різання. Сила натягу полотна забезпечується поворотом маховика, встановленого в лівій, торцевій частині консолі.

Стрічковопильний верстат обладнаний піддоном для збору стружки та відпрацьованої рідини. Вага верстата у повному спорядженні складає 355 кг.
