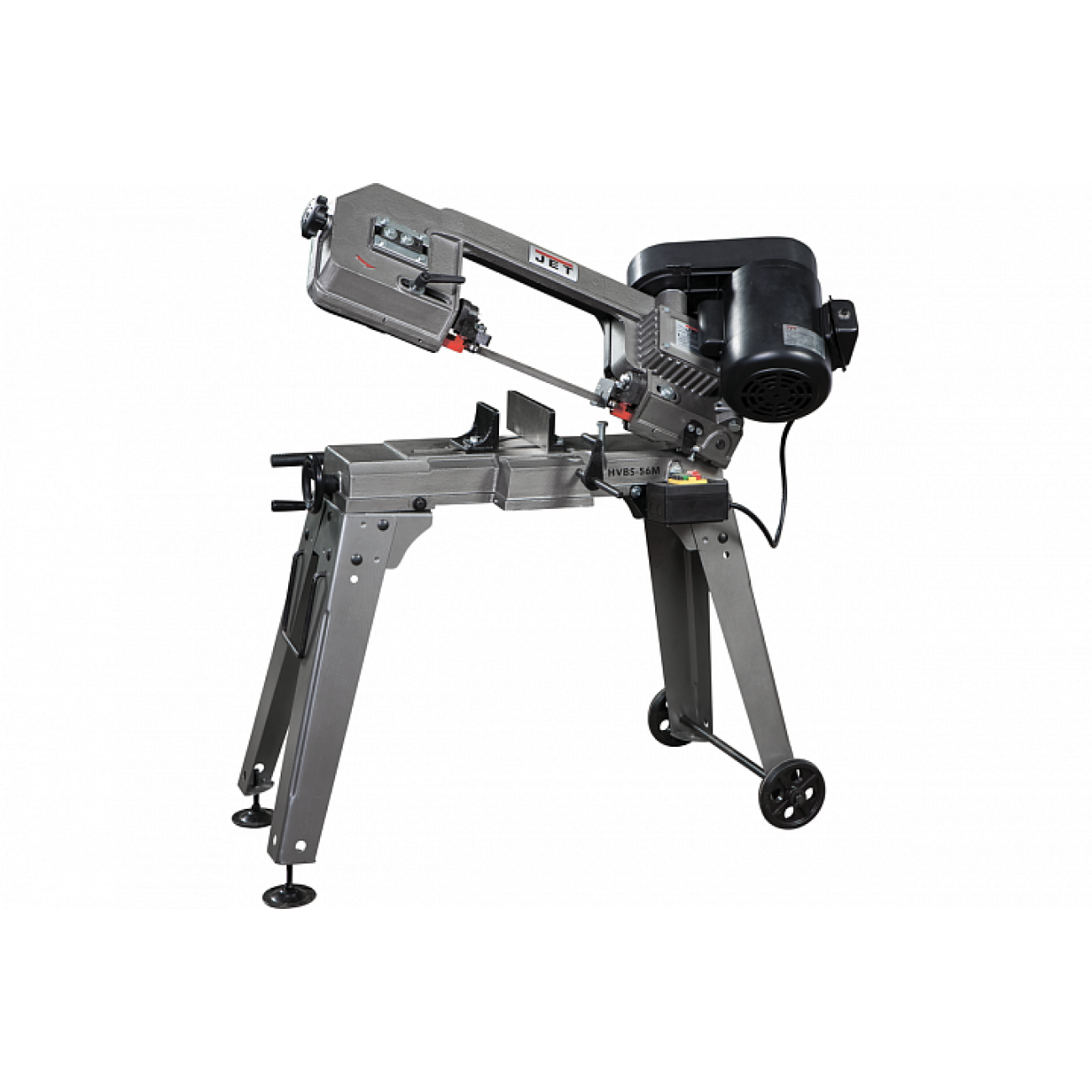

JET HVBS-56M Стрічковопильний верстат

Опис

Особливості:

• модель американського типу

• опускання пиляльної рами вручну

• невелика вага та компактні габарити

• автоматичне відключення після закінчення наскрізного розпилу

• 3 швидкості руху полотна

Модель є стрічковопильний верстат і різання металевих заготовок. Верстат розрахований на дрібносерійне виробництво, придатний для індивідуальної роботи. Модель розрахована на обробку металевих заготовок діаметром до 125 мм, оснащена важкою рамою, яка в процесі роботи опускається безпосередньо в ручному режимі. Конструкція верстата відповідає обладнанню американського типу, призначена для розпилювання заготовок під прямим кутом. Діапазон плавного регулювання кута повороту консолі верстата (губок лещат) 0-450.

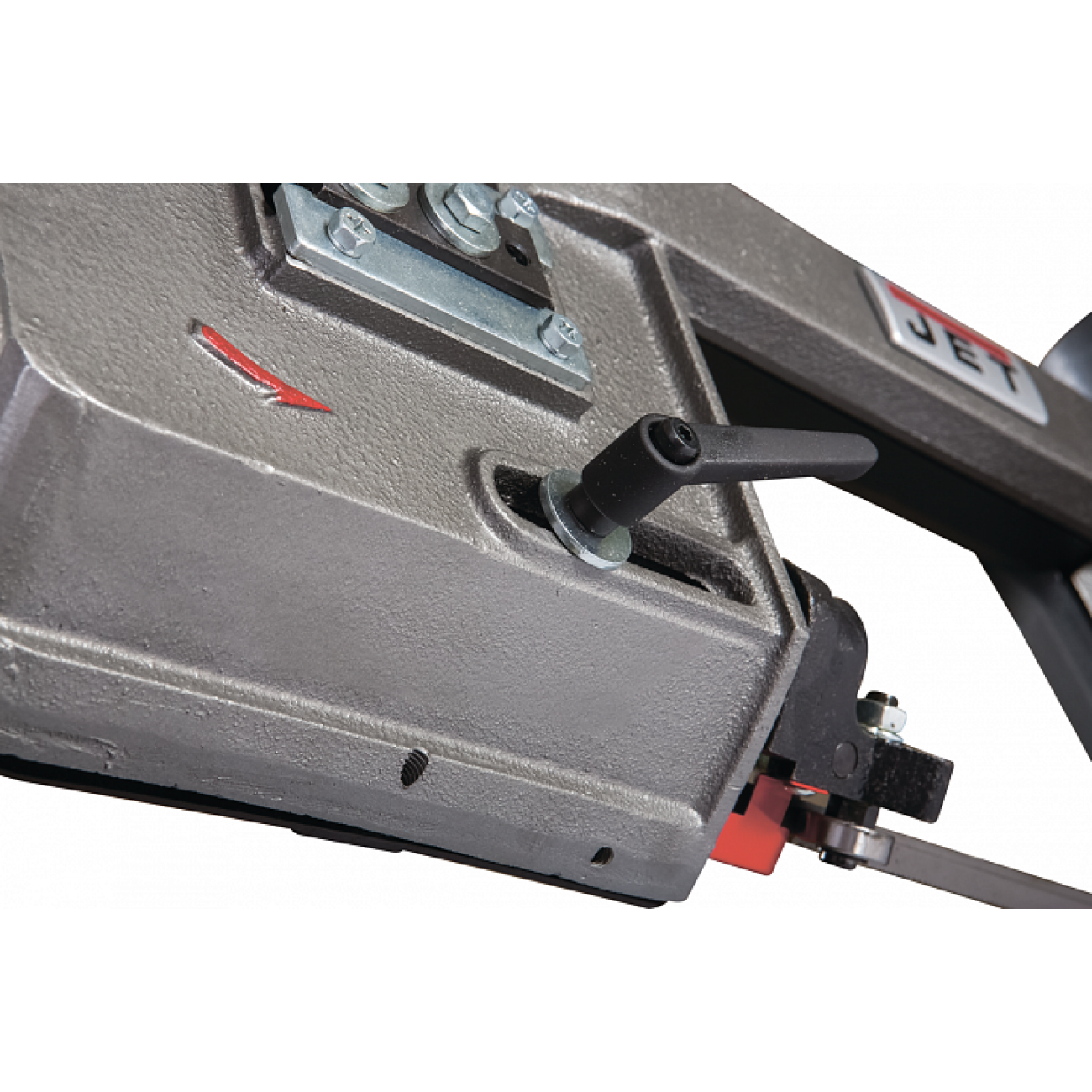

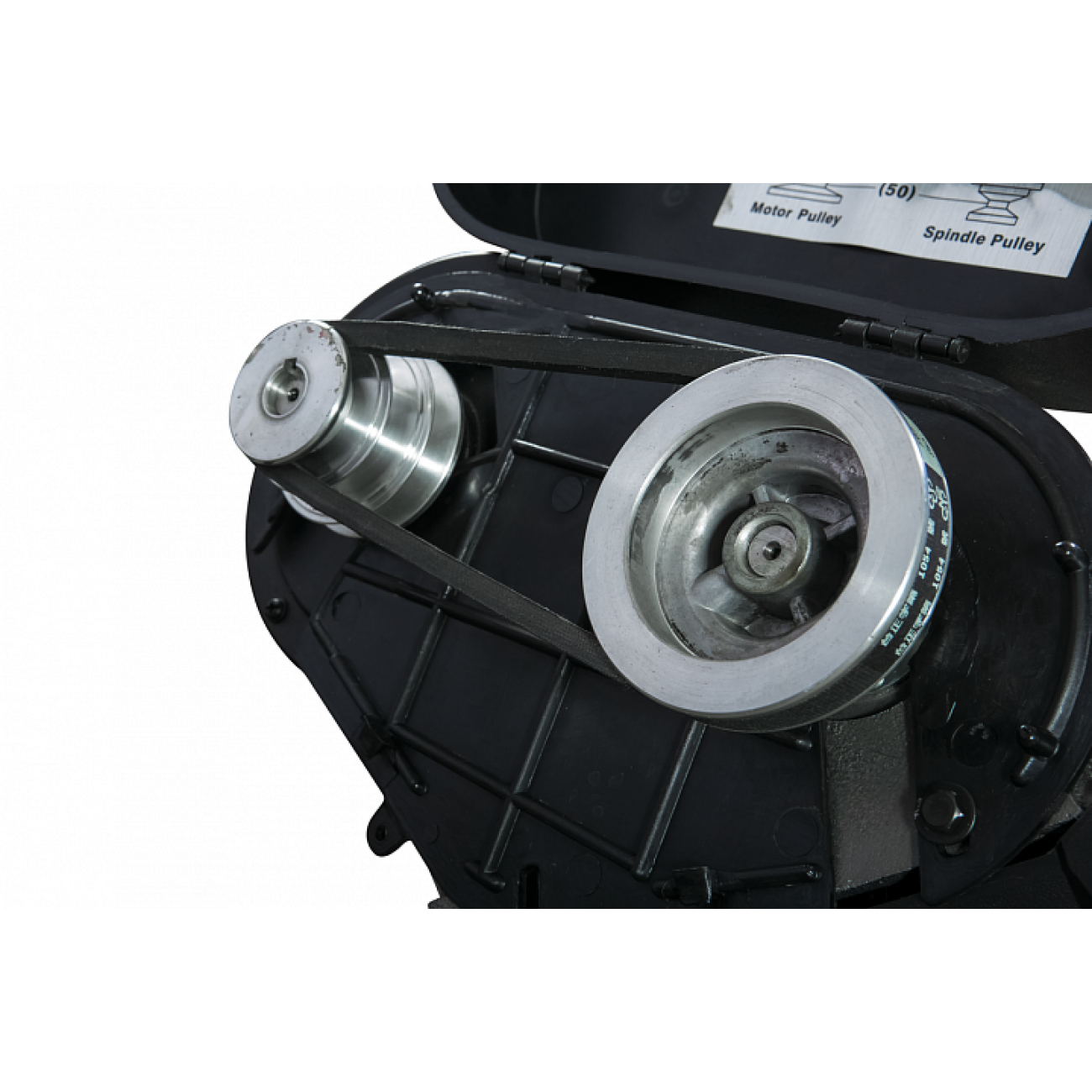

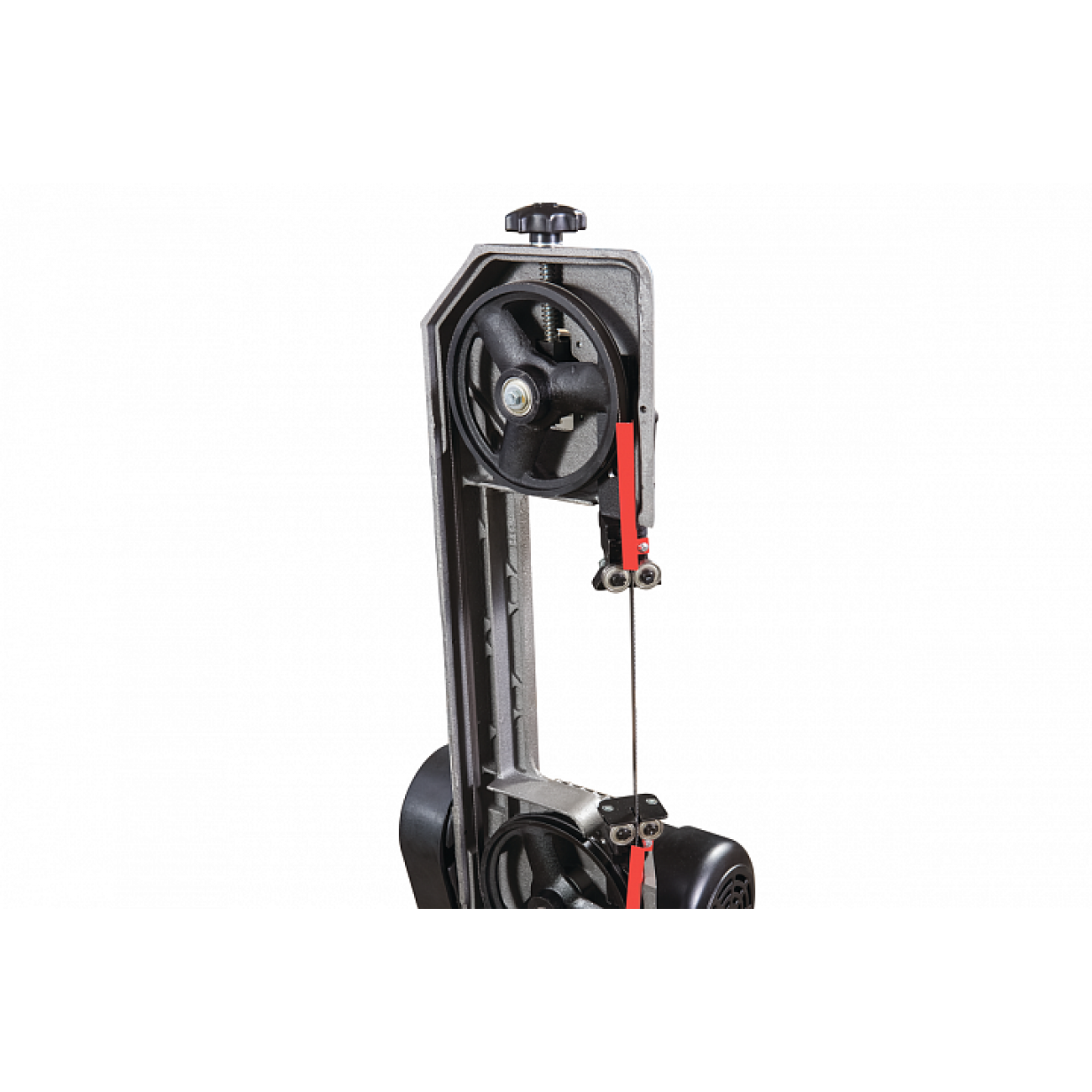

Модель HVBS-56М оснащена компактним електродвигуном потужністю 650 Вт. Верстат має ремінний привід, що забезпечує рух стрічкового полотна в 3-х швидкісному режимі, 20,30 та 50 м/хв. Моторна група має систему повітряного охолодження. На рамі встановлені напрямні, що регулюють позиціонування полотна під час пиляння заготовок різного діаметра. Скорочення відстані між напрямними зменшує відведення полотна, підвищує якість розпилу. Необхідна точність розпилу досягається завдяки наявності у конструкції верстата підшипників, встановлених безпосередньо у напрямних. Завдання підшипників забезпечити постійне перпендикулярне положення полотна щодо заготівлі у процесі розпилу.

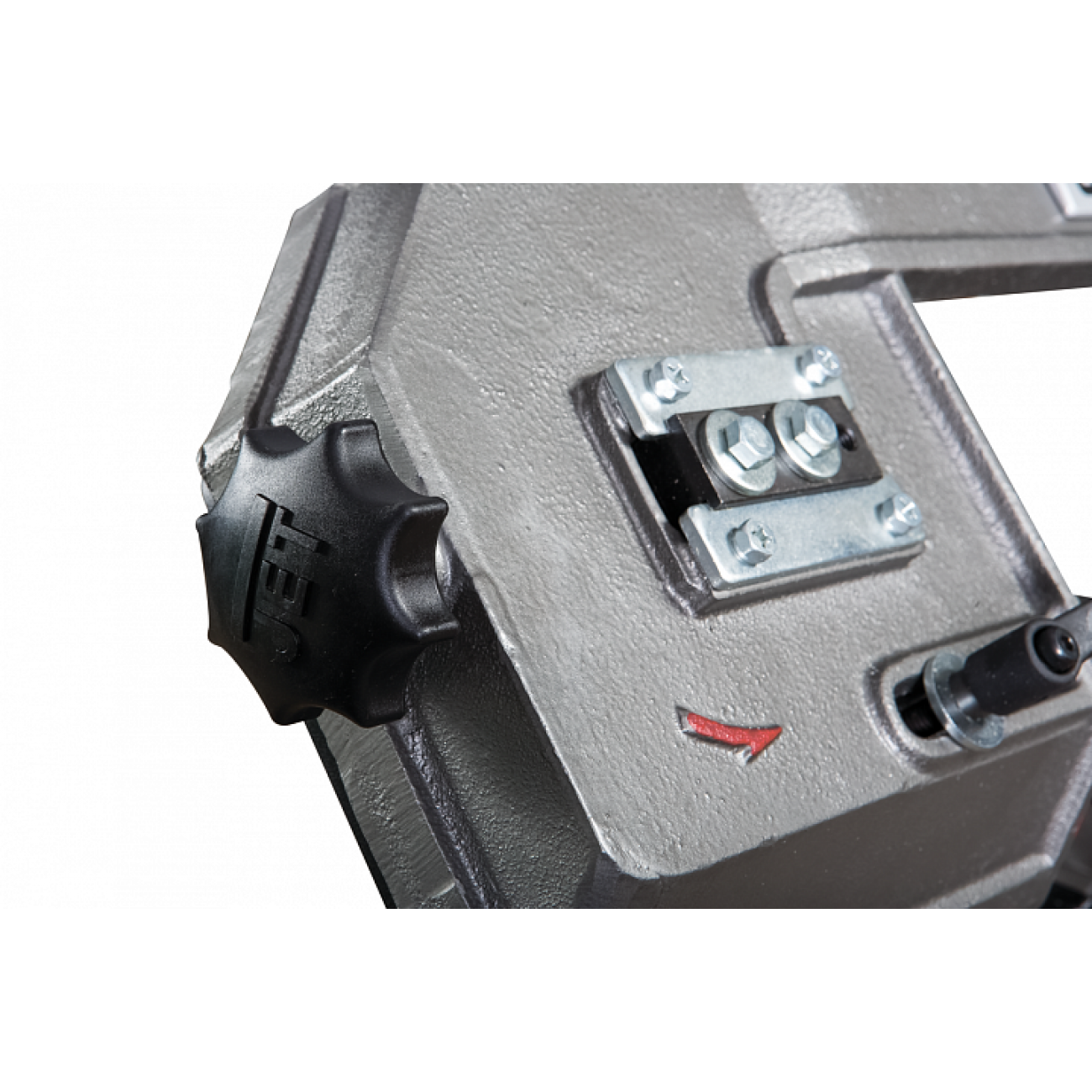

Натяг полотна регулюється вручну. Для цієї мети зліва, в торцевій частині верстатної рами є маховик.

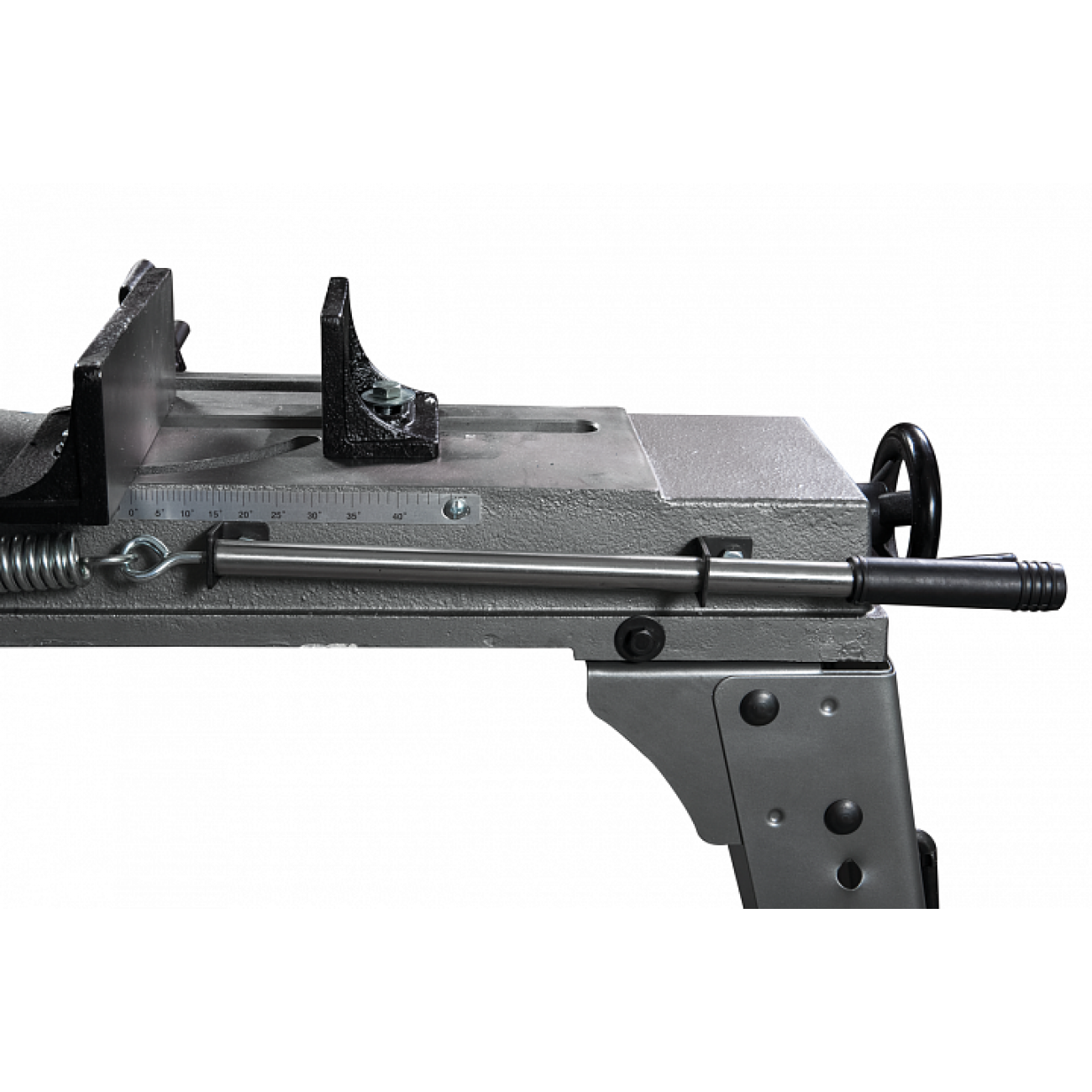

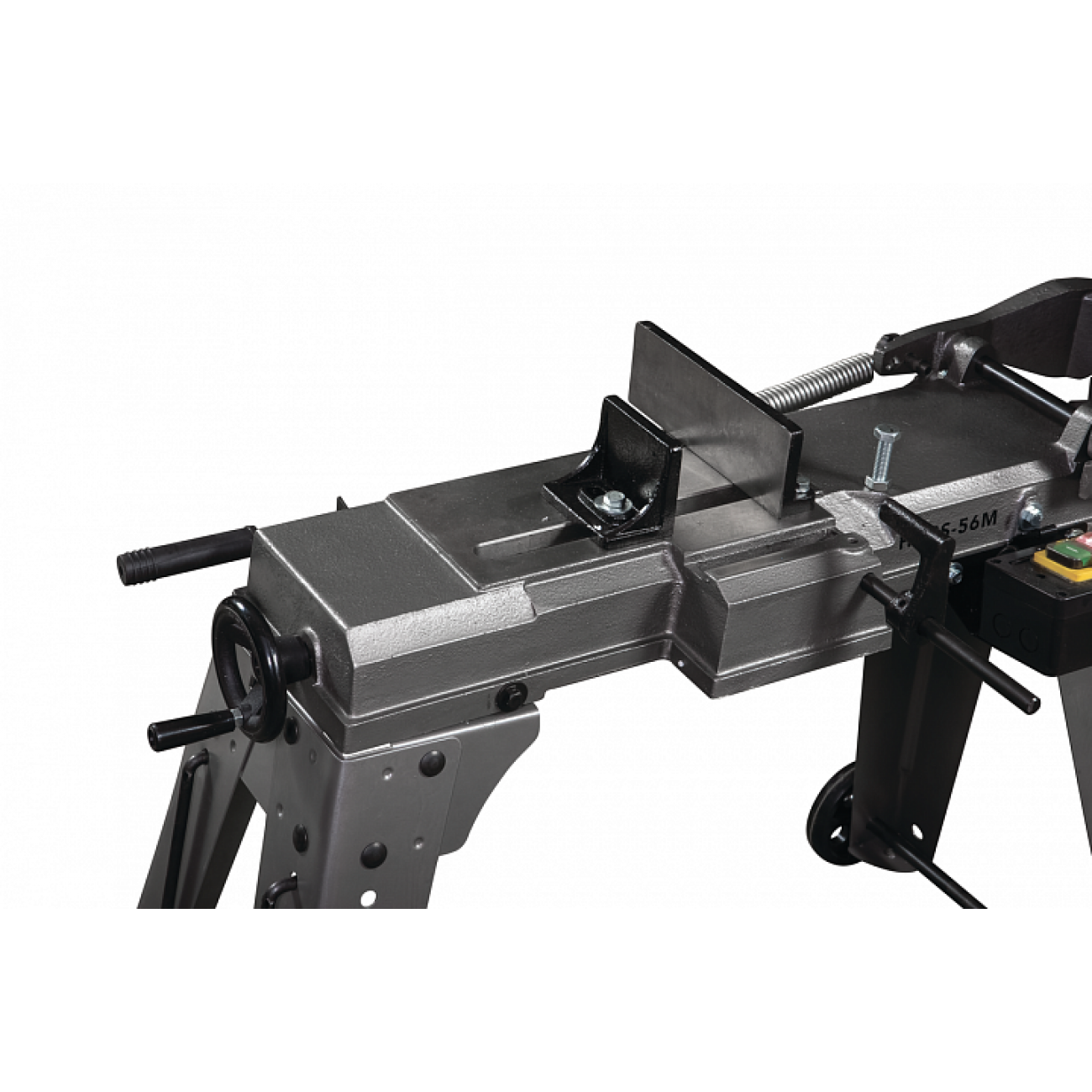

Заготівлі кріпляться на верстат за допомогою механічних лещат. Наявність кінцевого упору дозволяє швидко встановити заготівлю в лещатах у необхідному положенні. За допомогою упору досягається швидка переустановка заготовки для наступної однотипної операції.

Подача охолоджувальної та змащувальної рідини здійснюється в ручному режимі. Верстат має зручний корпус, обладнаний роликовими колесами. Вага всієї конструкції складає 50 кг, що дозволяє легко пересувати верстат з місця на місце, здійснювати його транспортування на інші об'єкти.
