JET JBM-4 Долбежно-пазовальный станок

Описание

• Реечный механизм подачи с газовым упором
• Механизм быстрой регулировки высоты рычага подачи резца
• Регулируемый упор глубины фрезерования
• Продольный упор заготовки
• Винтовой прижим заготовки к продольному упору
• Координатный рабочий стол
• Регулируемые ограничители хода по продольной оси
• Рабочий стол из чугунного литья

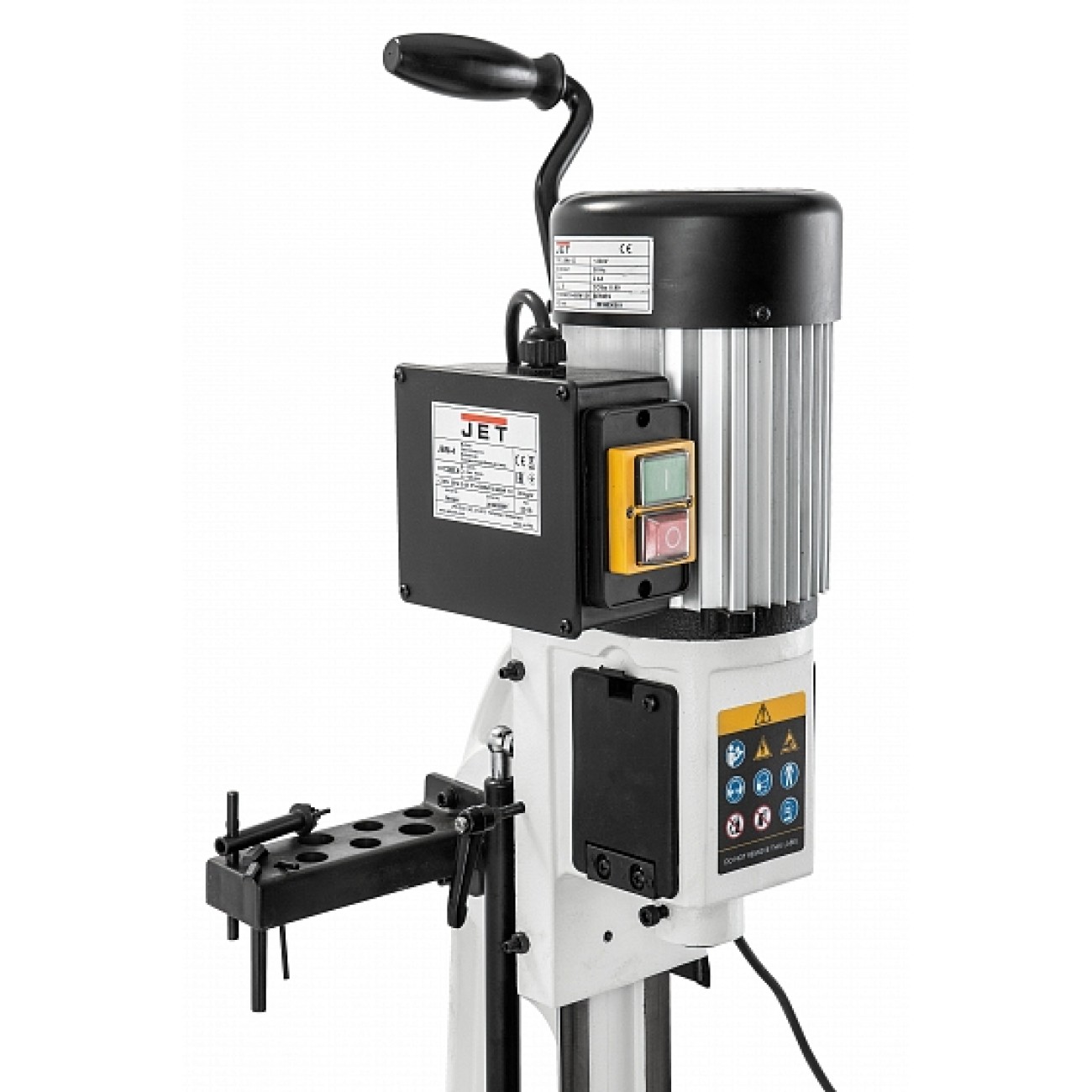

• Кронштейн для принадлежностей

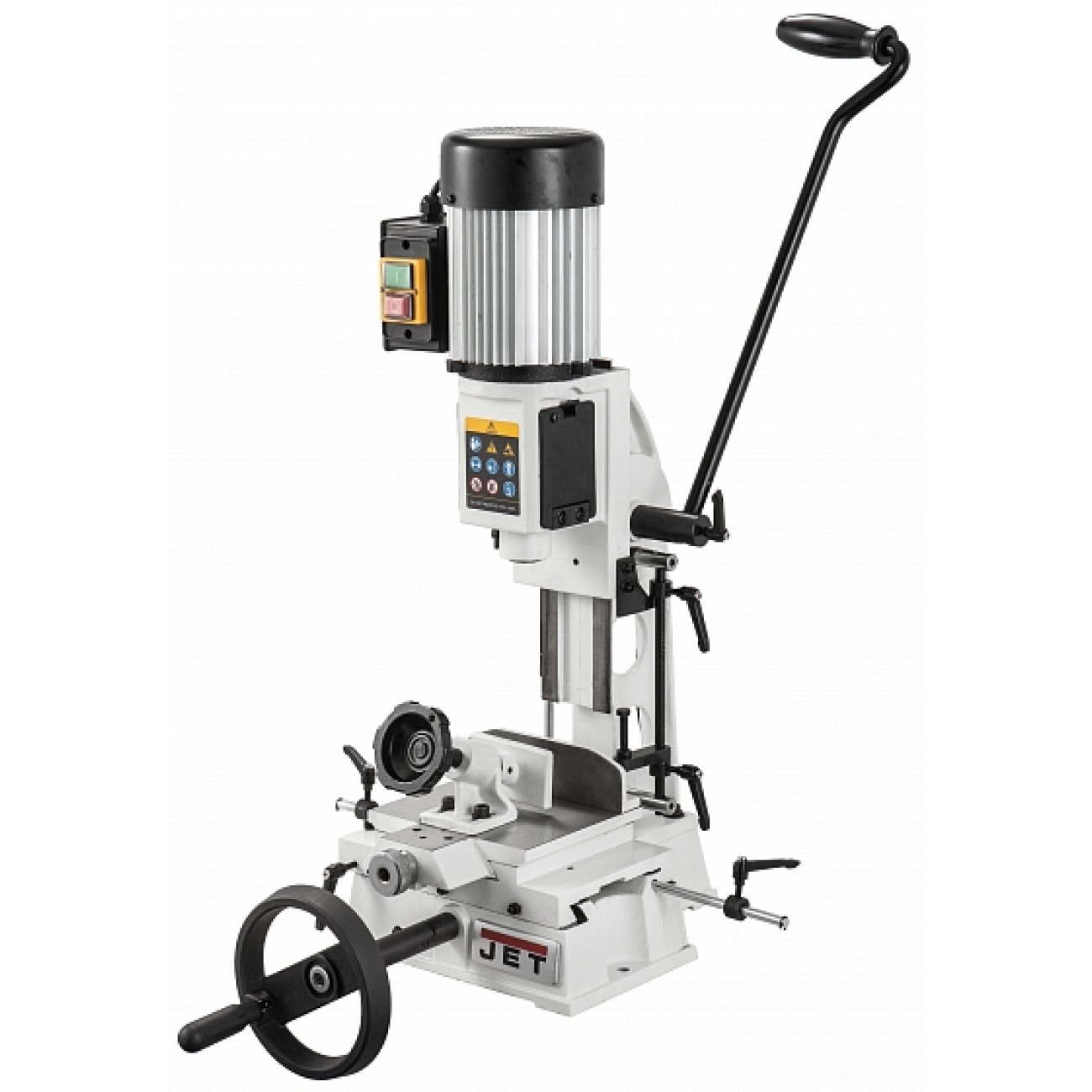

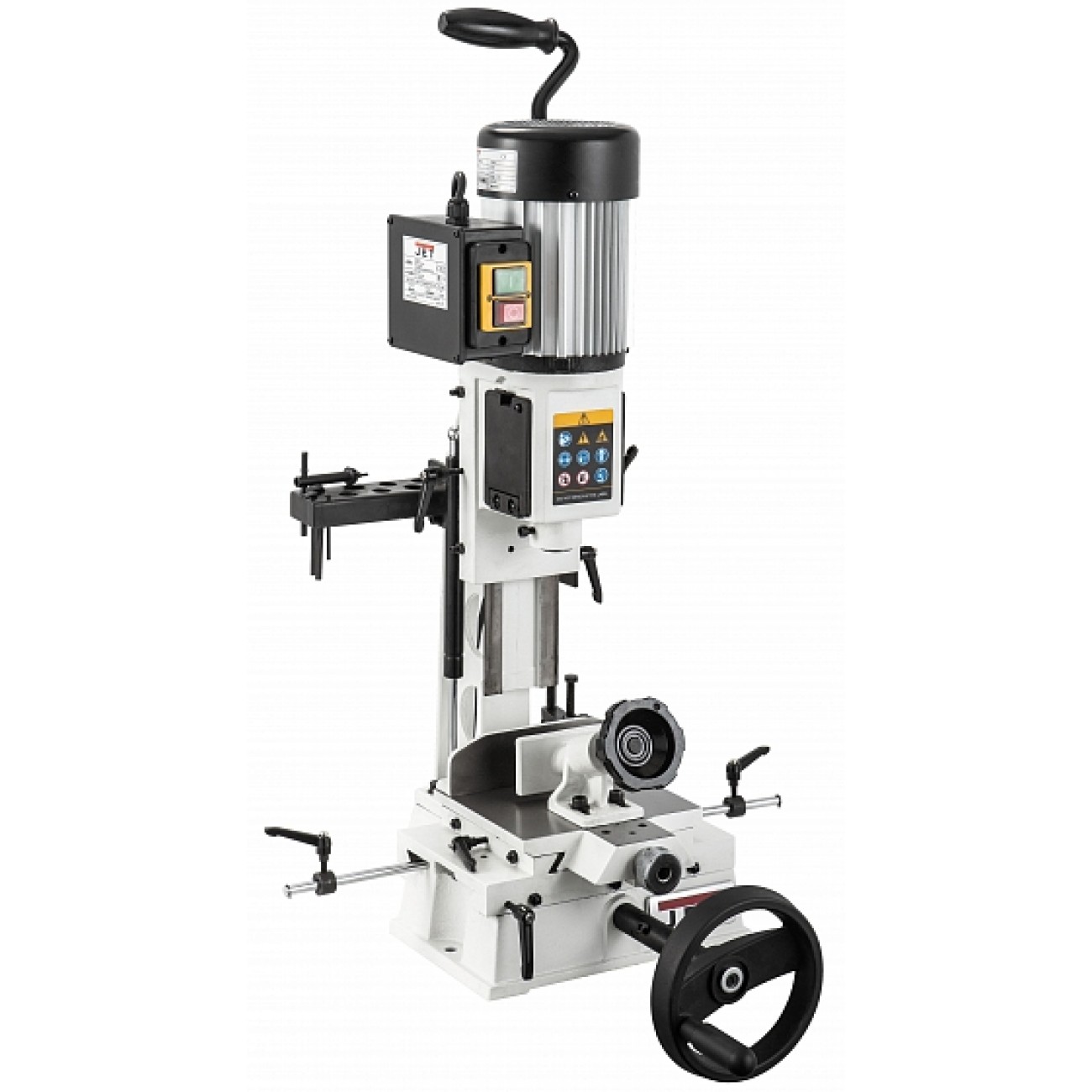

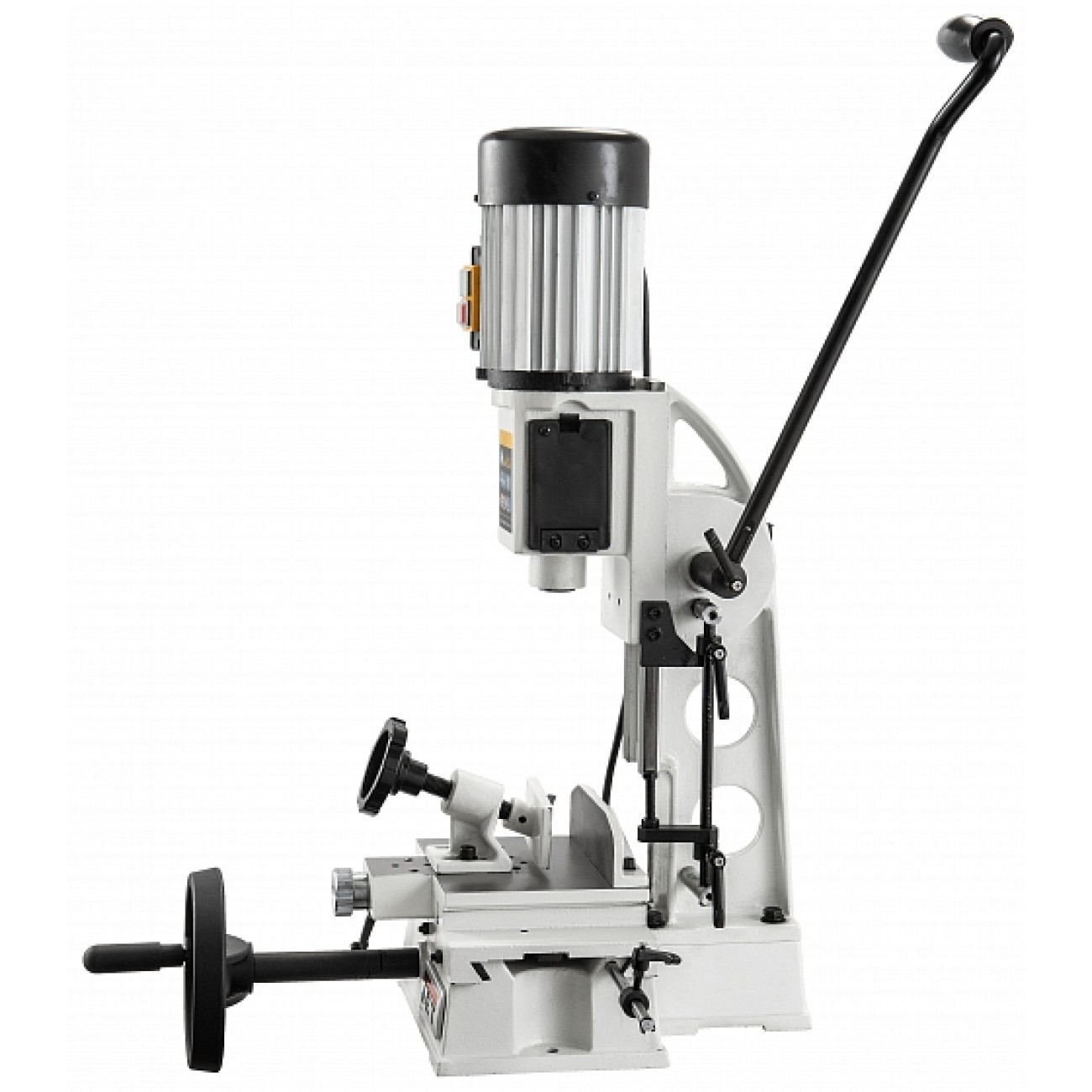

JBM-4 – долбежно пазовальный станок для подготовки деталей под прямую (90°) стыковку соединением шип-паз. Прочная и жесткая конструкция изготовлена из массивных чугунных отливок. Колонна зафиксирована под прямым углом к плоскости рабочего стола, ее положение не регулируется, это упрощает настройку и повышает точность станка.

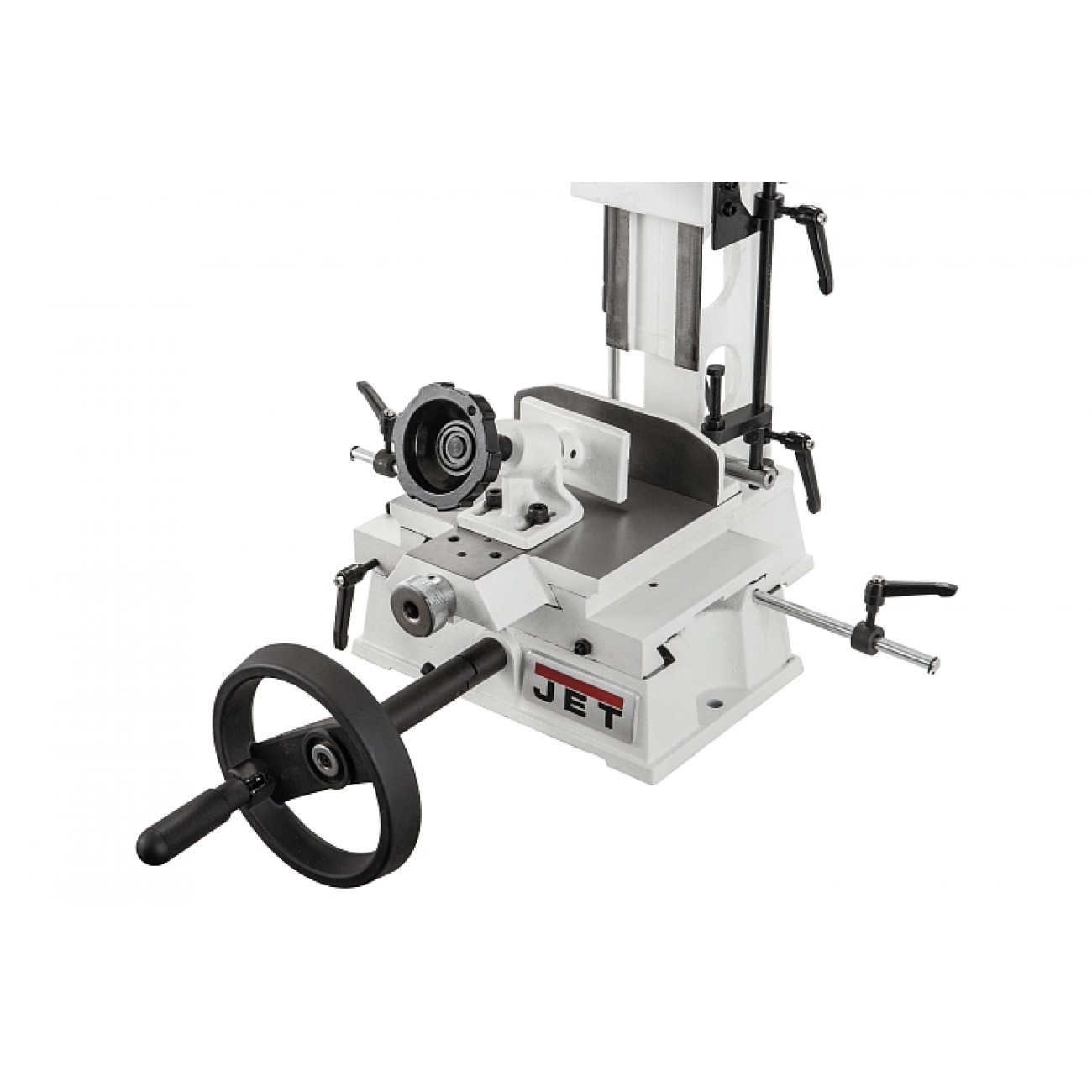

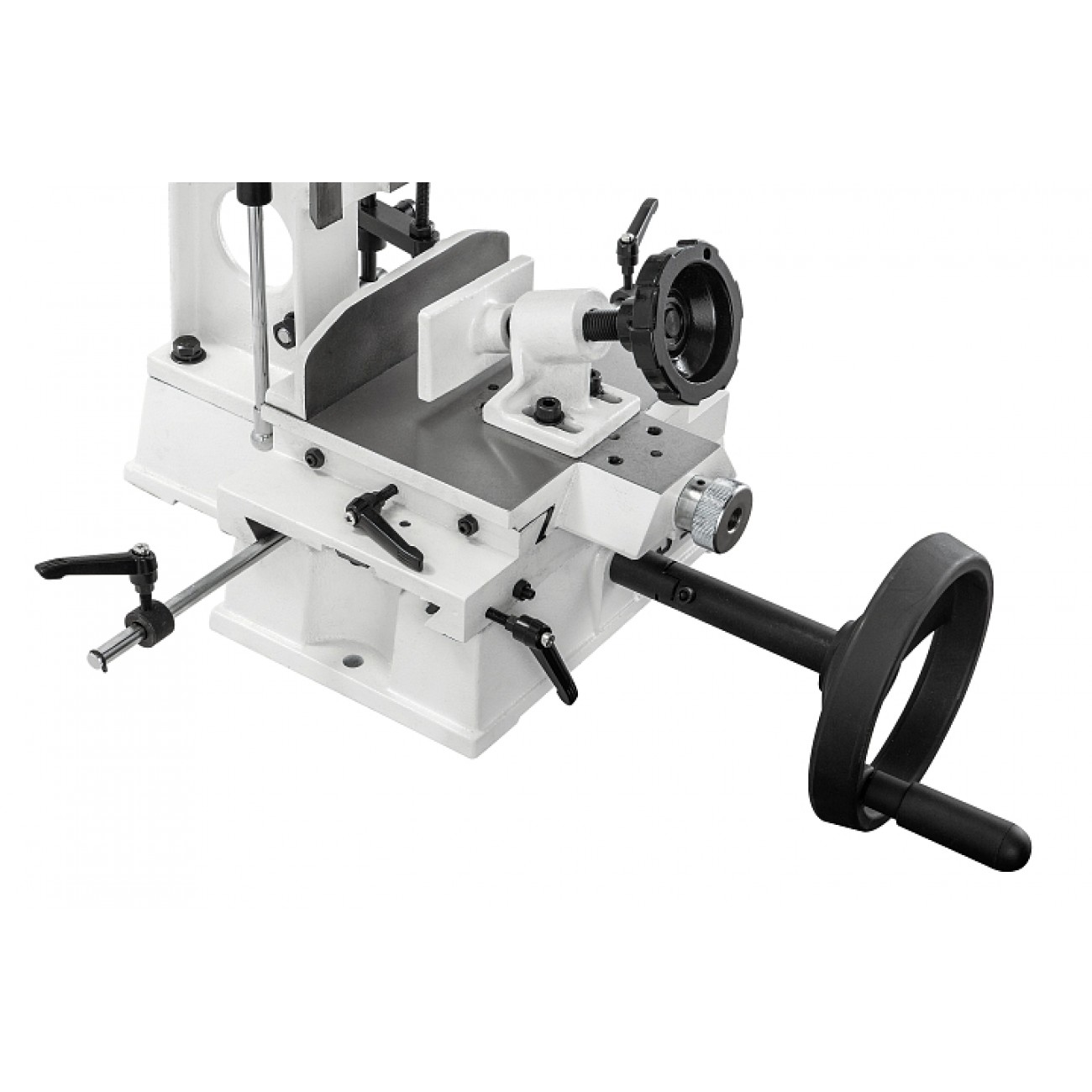

Заготовка размещается на координатном столе вдоль упора и фиксируется винтовым прижимом с наклонной осью. За перемещение вдоль отвечает большой маховик с рукояткой, крайние точки задают регулируемыми концевыми упорами. Движение поперек считается второстепенным и используется в основном для установки резца по центру заготовки, поэтому ходовой винт вращается не маховиком, а небольшой ручкой с накаткой. Все детали стола, включая упоры и прижимы, сделаны из чугуна, что обеспечивает жесткость и отсутствие вибраций при работе.

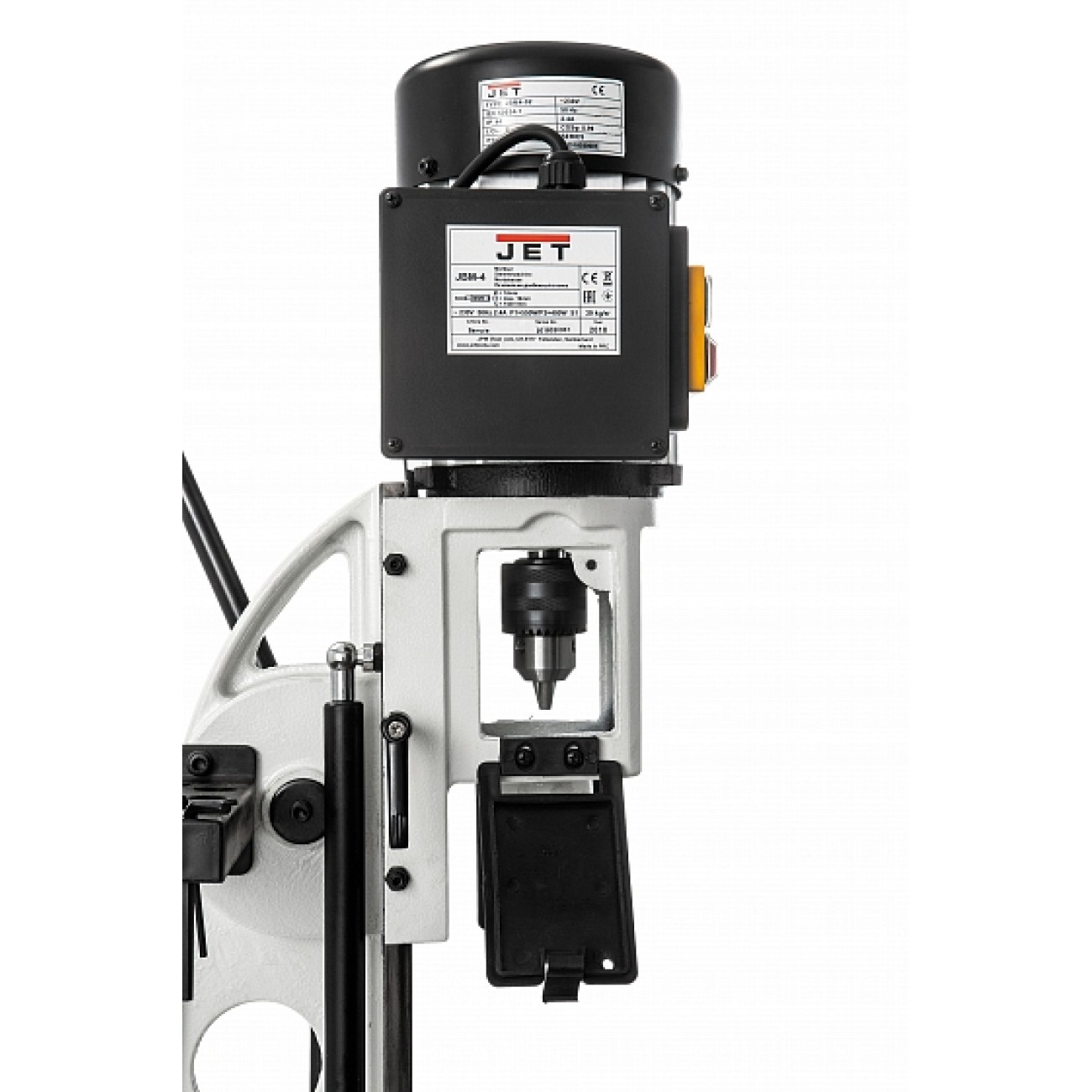

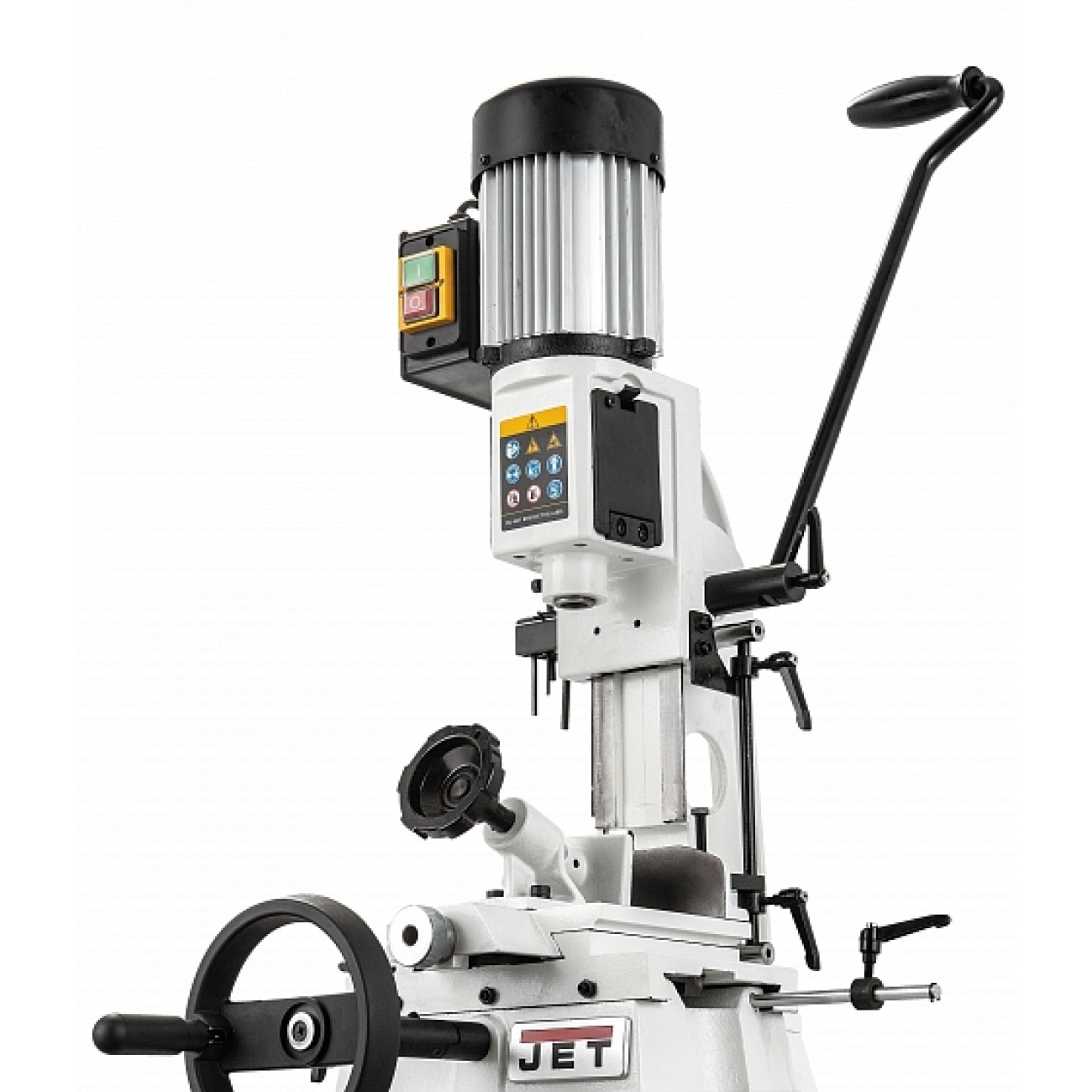

Подача сверла-резца производится длинной рукояткой, высоту которой можно настроить в зависимости от толщины заготовки и длины «долбяка». Вес подвижной части компенсирует газовый упор.

Характеристики и особенности устройства этого станка оптимальны для выполнения типовых операций и позволяют использовать его как в любительских, так и в профессиональных целях.
