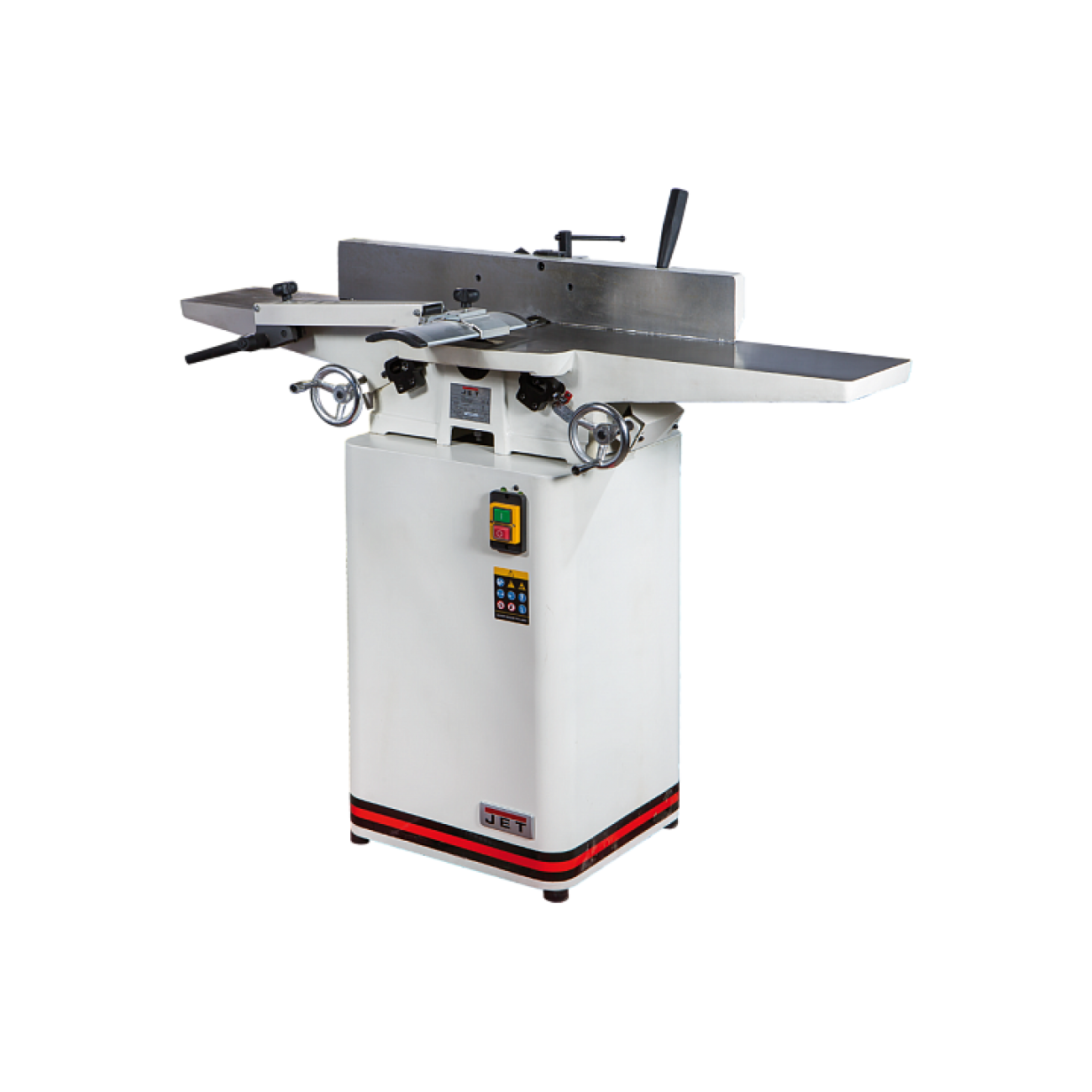

JET JJ-6L-M Фугувальний верстат

Опис

особливості:

• Регулювання глибини стругання
• Регульований фугувальний упор
• Регульована огорожа ножового валу
• Фугувальні столи з чавунного лиття
• Фугувальний упор із чавунного лиття

JJ-6 - фугувальний верстат з довгими чавунними столами, призначений для аматорського застосування. Завдяки тому, що він виконаний за тією ж схемою компонування, що і професійні моделі Jet, він точний і зручний в роботі.

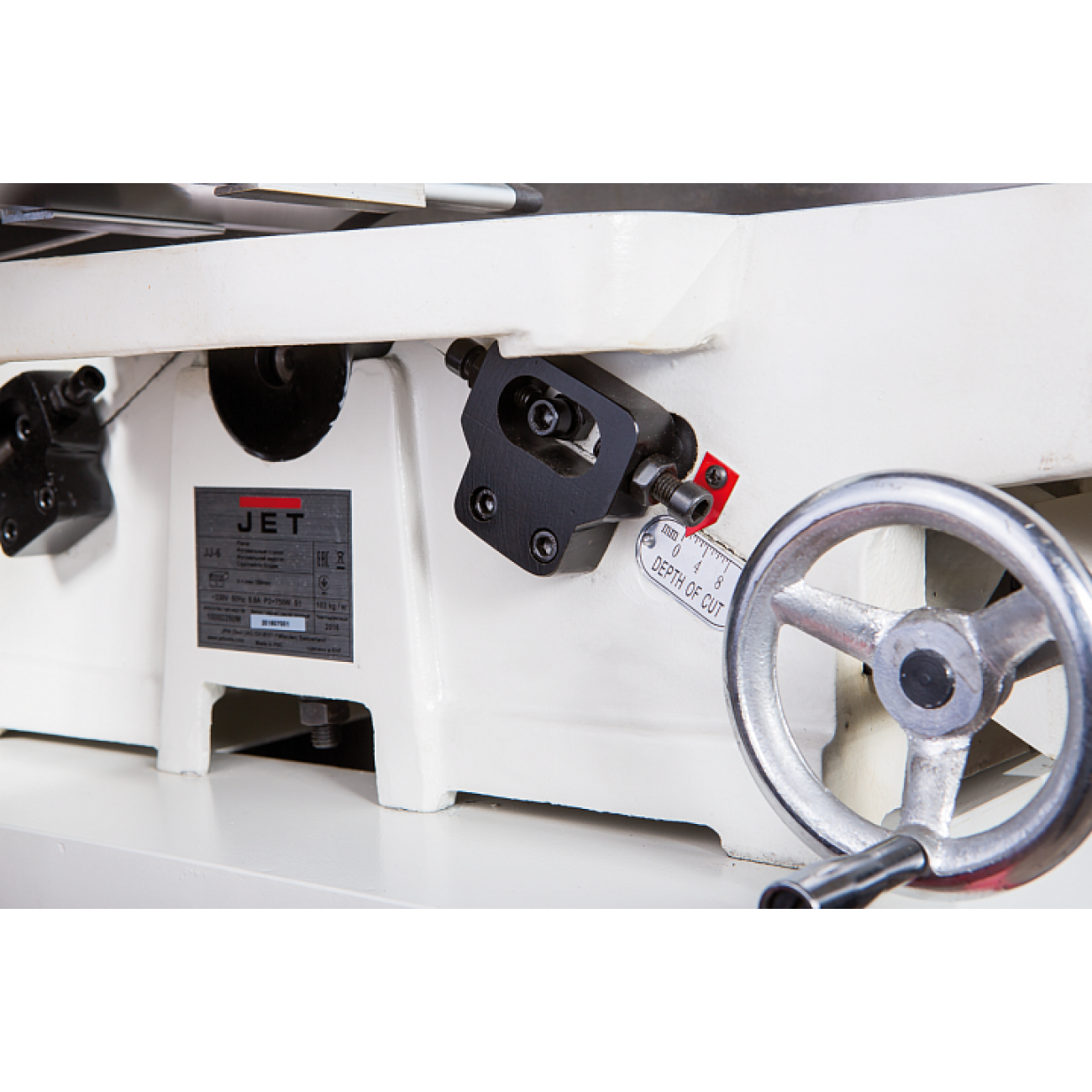

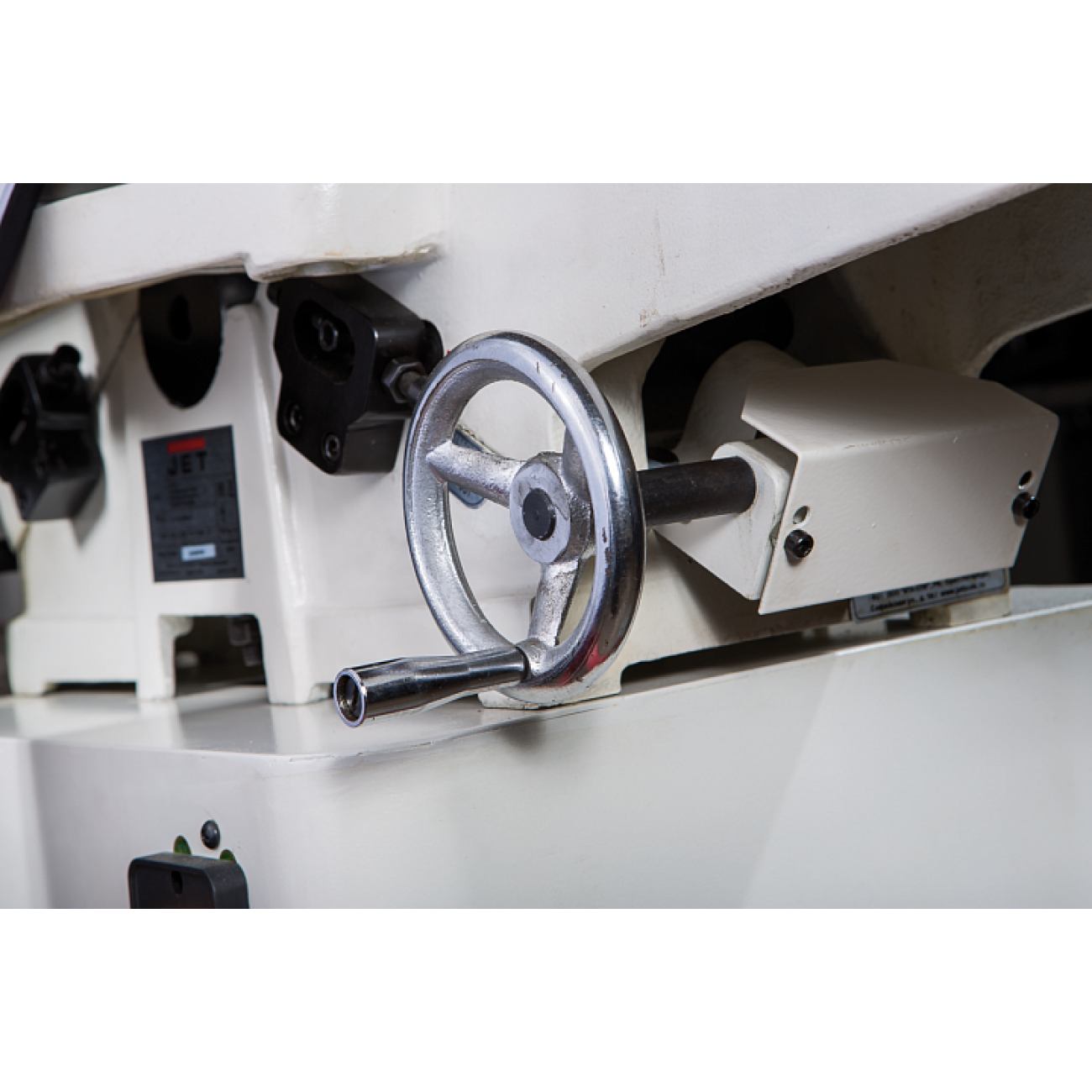

Конструктивно він складається із двох частин. У нижній, що грає роль тумби-підставки, розташовується однофазний асинхронний («індукційний») двигун потужністю трохи більше кіловата і кожух збору стружки зі 100-міліметровим патрубком для підключення до витяжної установки. Верхня частина складається з чавунної основи, де розміщений стругальний вал, і чавунних робочих столів з відповідним оснащенням, що складається з захисного кожуха і упору заготовки. Обидва столи регулюються по висоті за допомогою гвинтових механізмів, що приводяться в дію ручками-маховиками. Переміщенням столу, що подає (переднього), регулюють глибину стругання, для чого є відповідна розмітка; приймальний (задній) зміщують тільки при операціях налагодження під час обслуговування верстата.

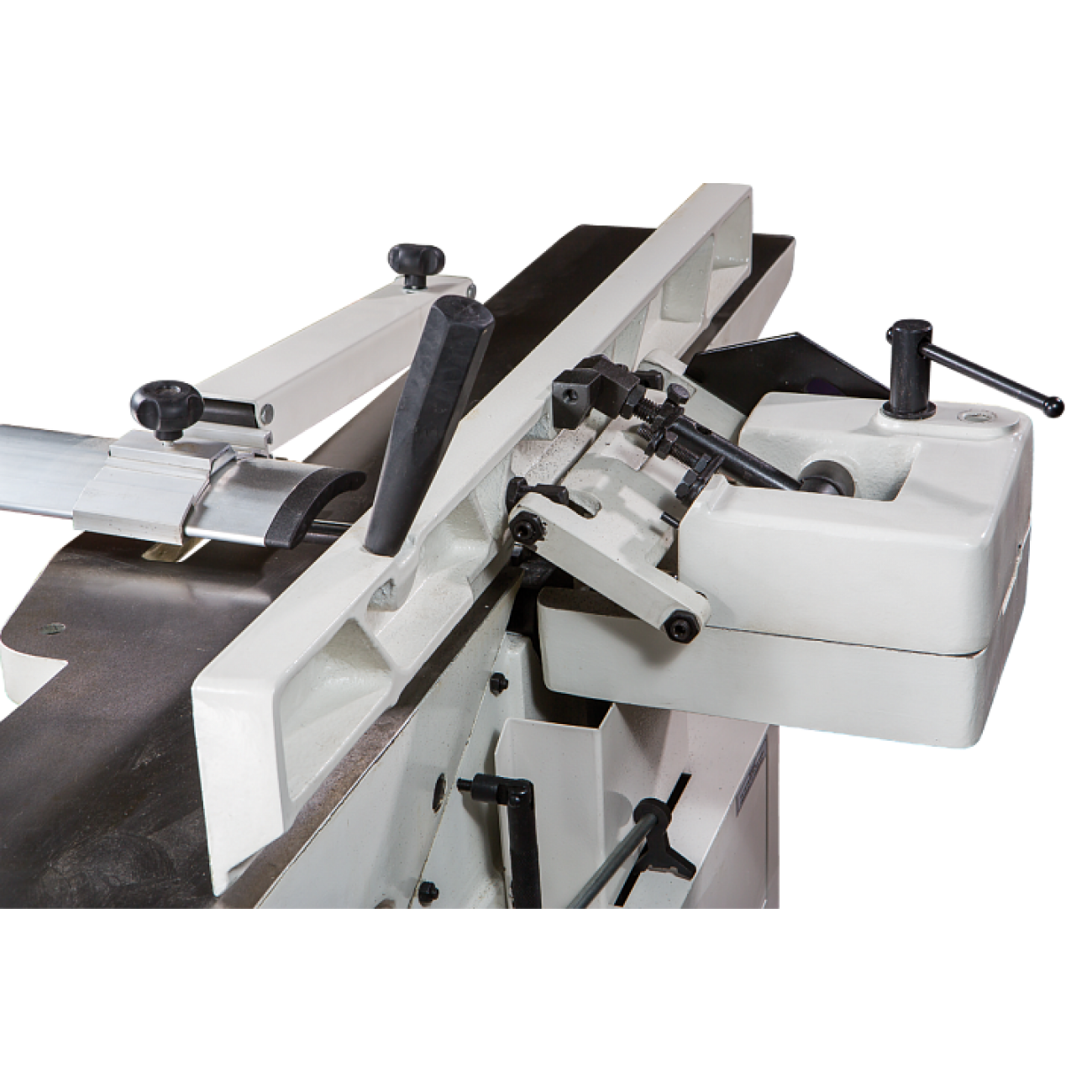

Упор заготовки чавунний, з механізмом регулювання нахилу (він можливий в обидві сторони). Фіксація обраного положення проводиться різьбовим затискачем.

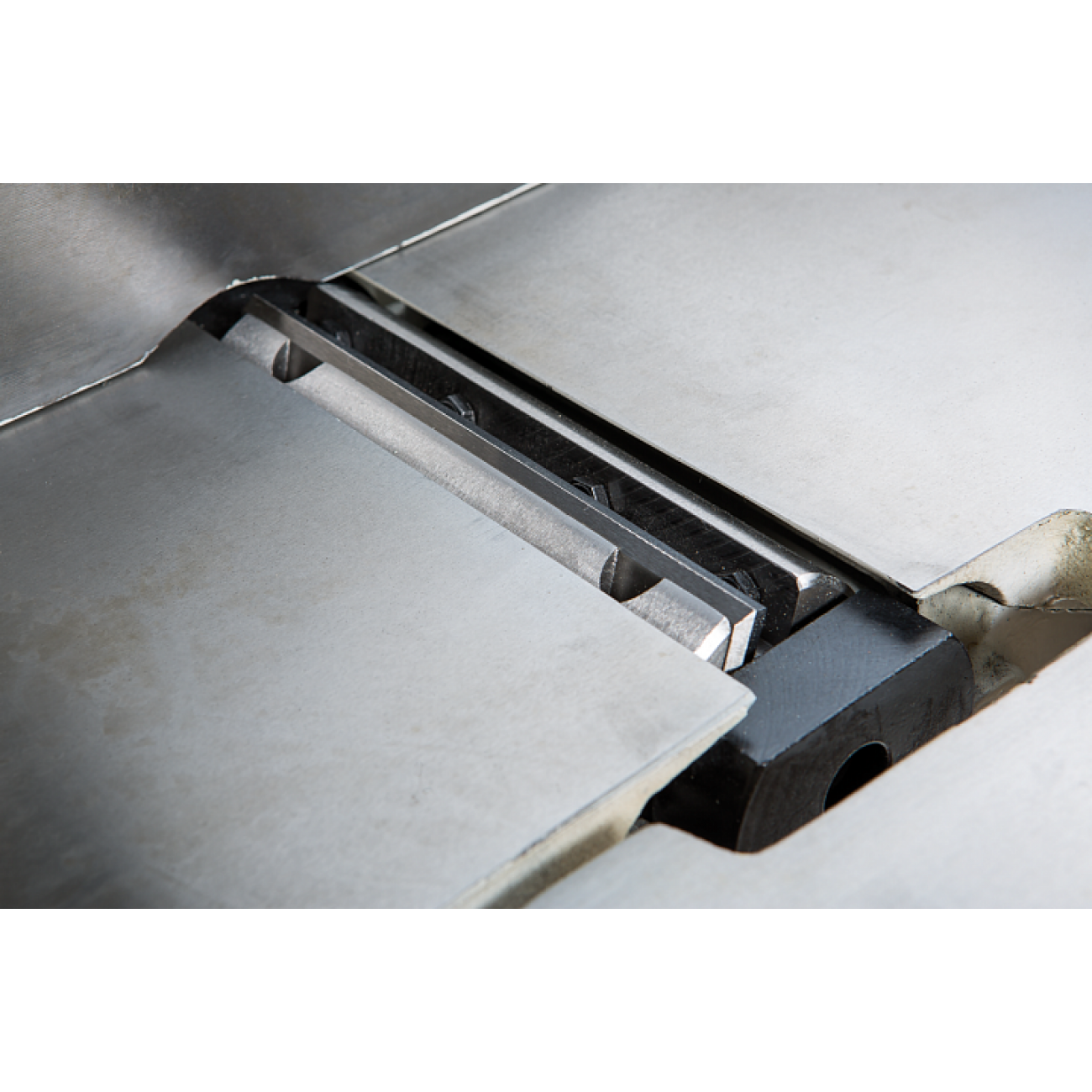

Ножовий вал укомплектований трьома ножами, що допускають повторне заточування. Їх типорозмір такий самий, як і у професійних фуганків Jet з аналогічною шириною стругання.
