КОМПЛЕКТАЦІЯ
- Комплект ножів (встановлений на валу)
- Фугувальний упор
- Огородження ножового валу
Опис
особливості:- Регулювання глибини стругання
- Регульований фугувальний упор
- Регульована огорожа ножового валу
- Фугувальні столи з чавунного лиття
- Фугувальний упор із чавунного лиття

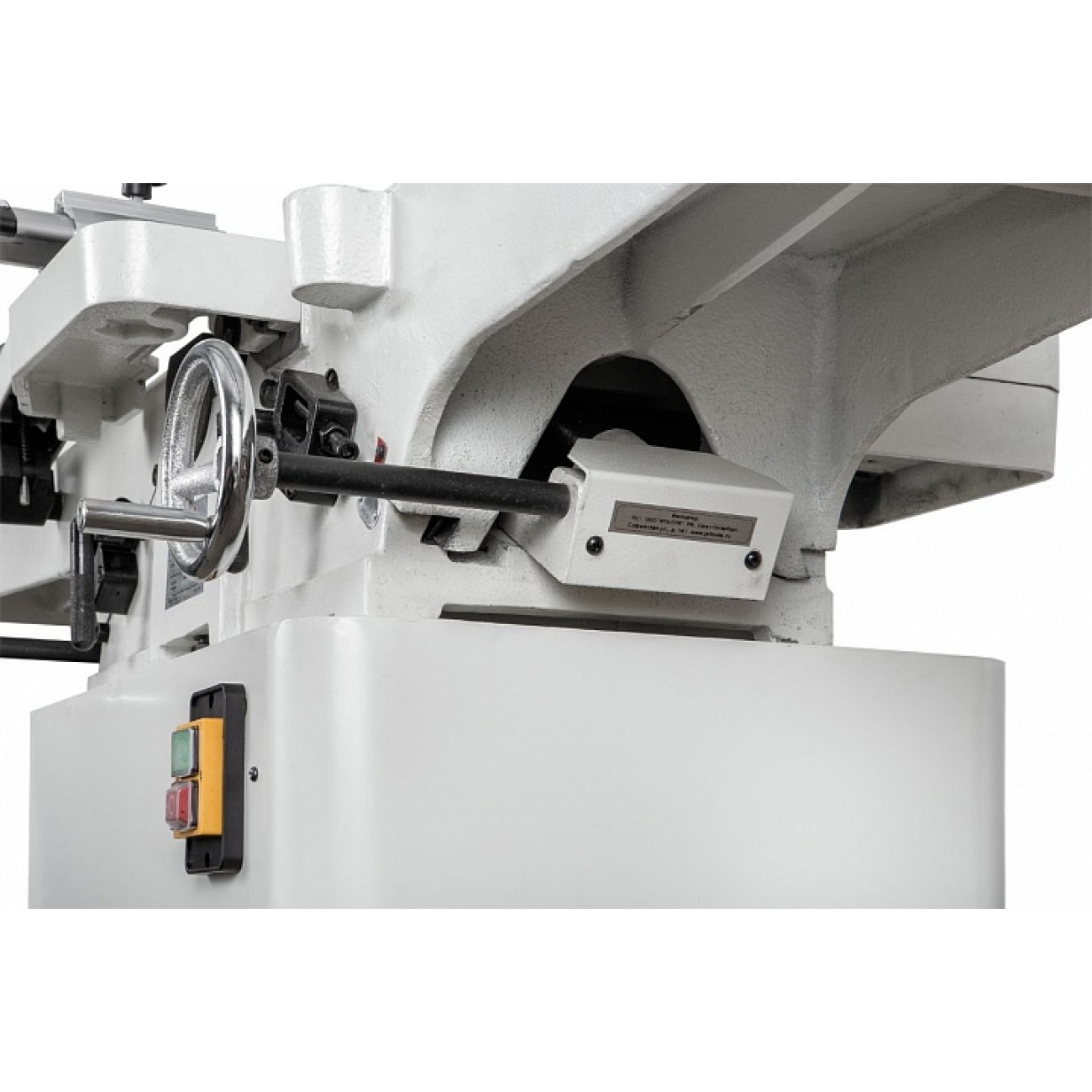

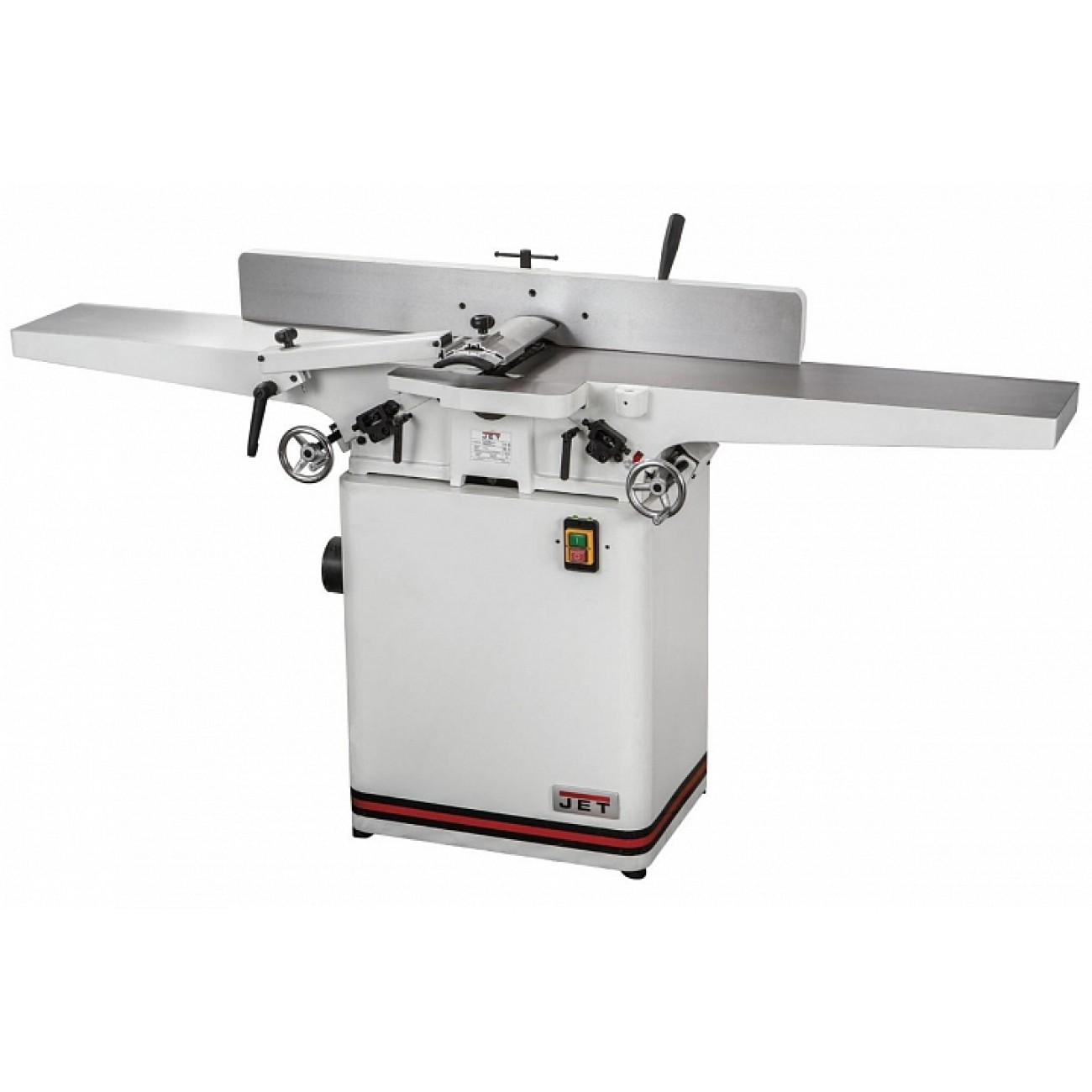

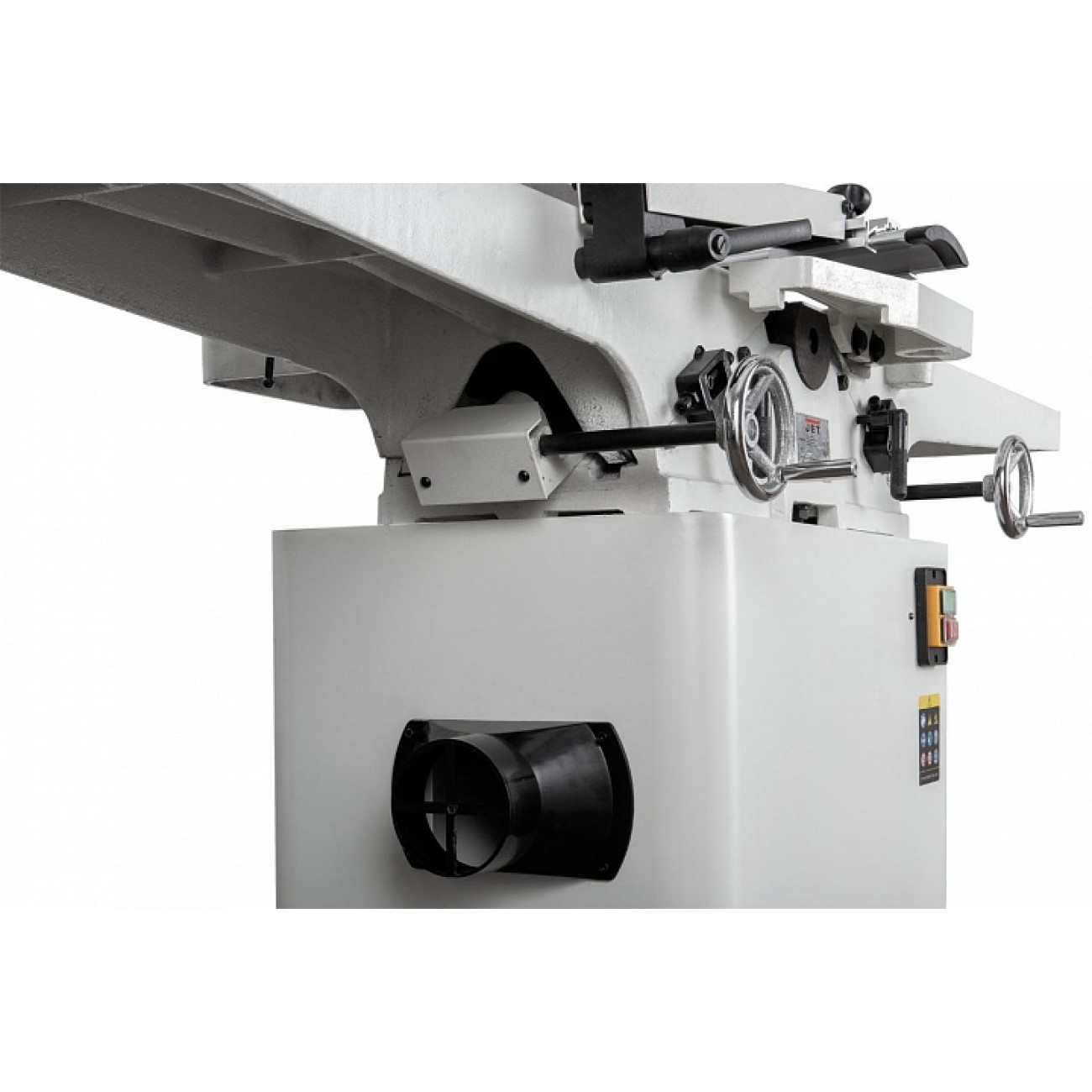

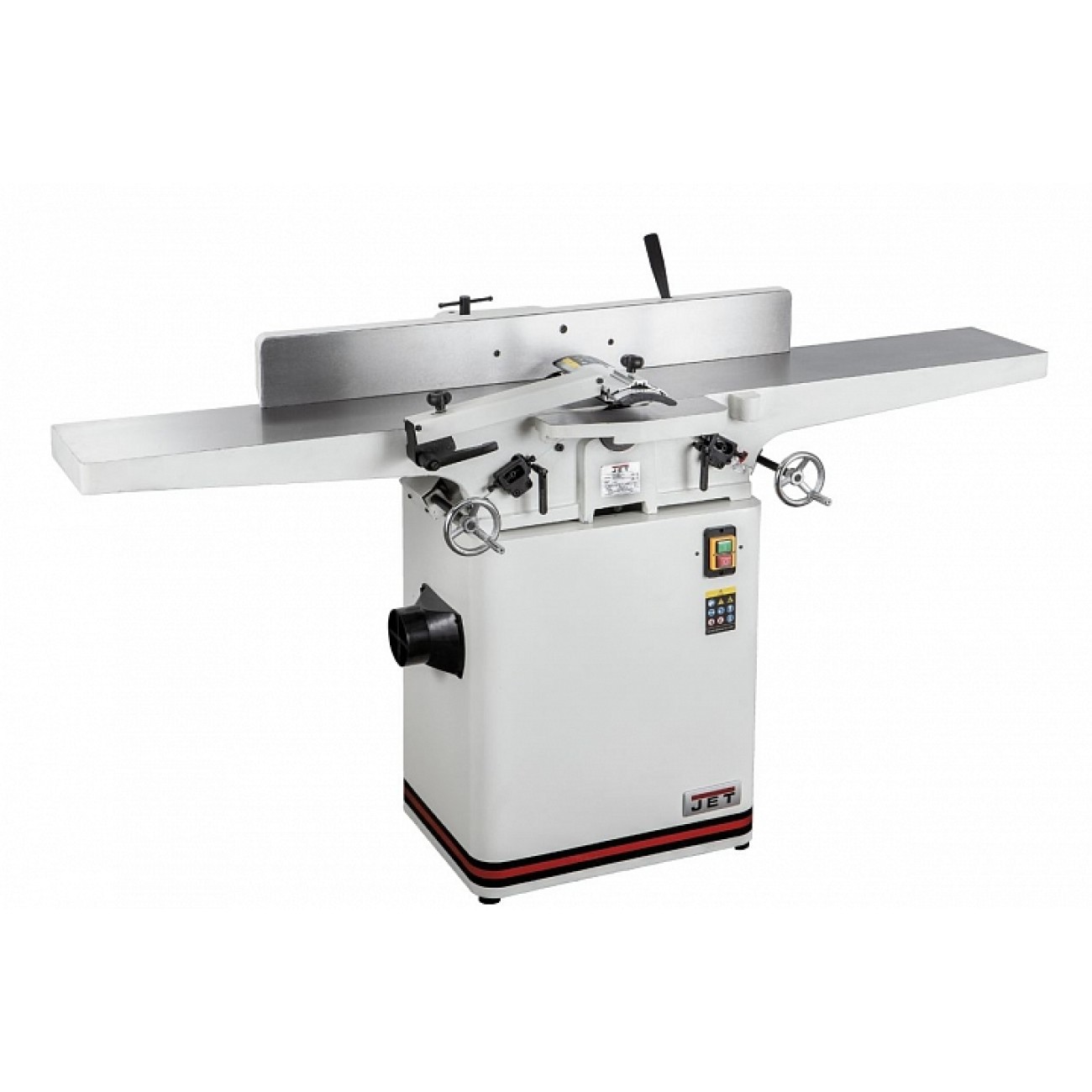

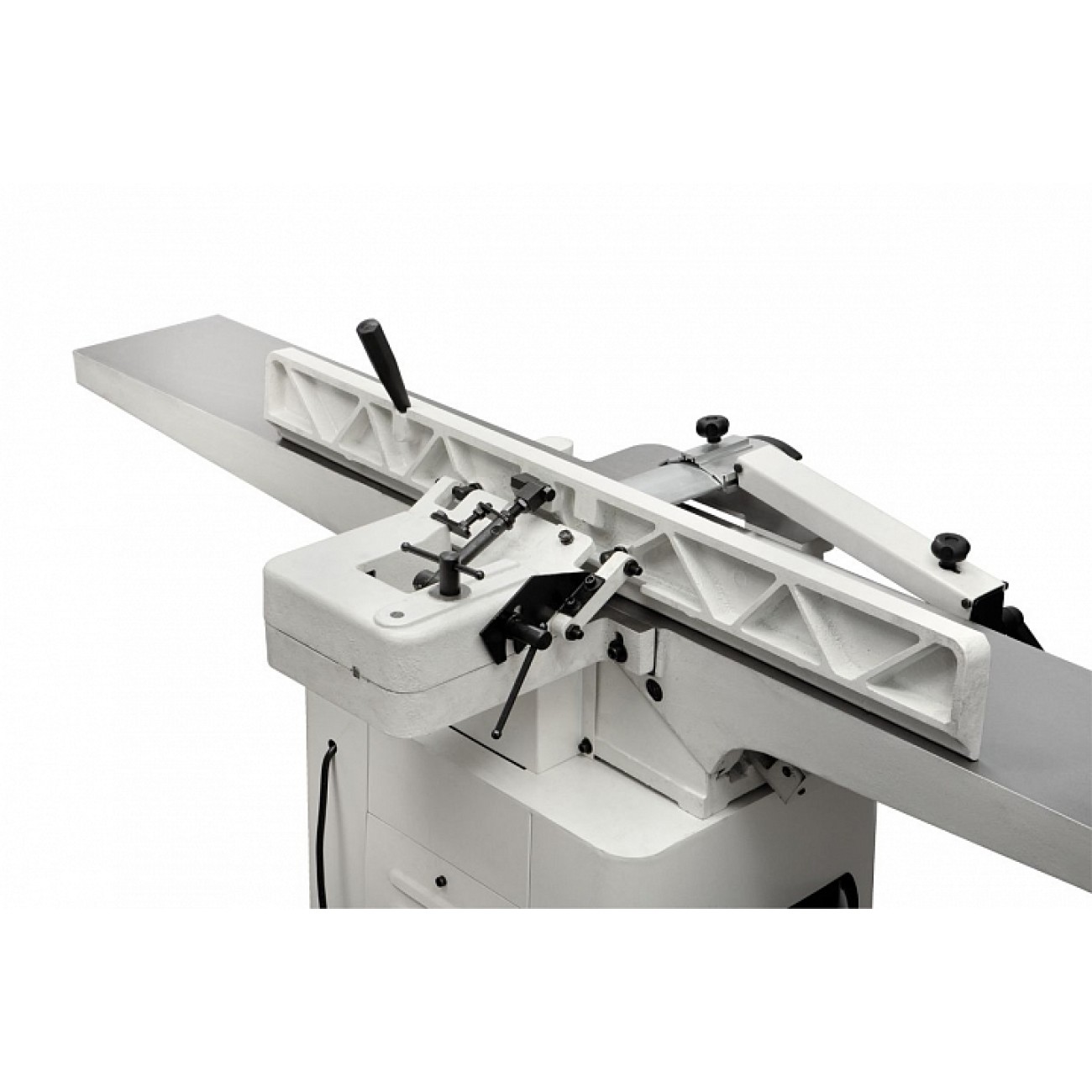

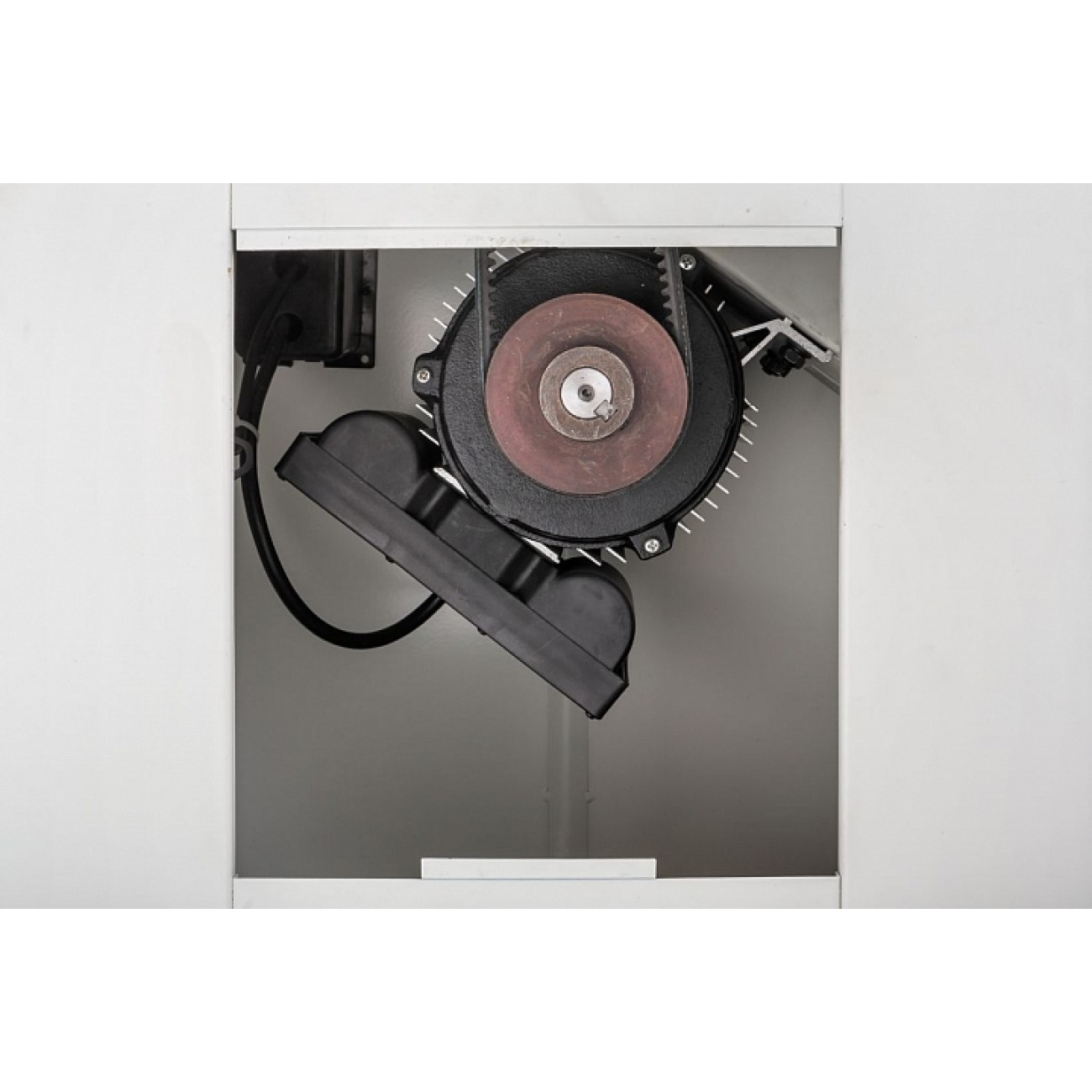

JJ-8L-M - верстат фугувальний з довгими чавунними столами і шириною стругання 200 мм. Конструкція утворена двома частинами. У нижній, вона грає роль тумби-підставки, однофазний асинхронний двигун і кожух збору стружки зі 100-міліметровим аспіраційним патрубком. У верхній чавунні робочі столи, захисний кожух, упор заготовки та чавунна основа, де розміщено стругальний вал.

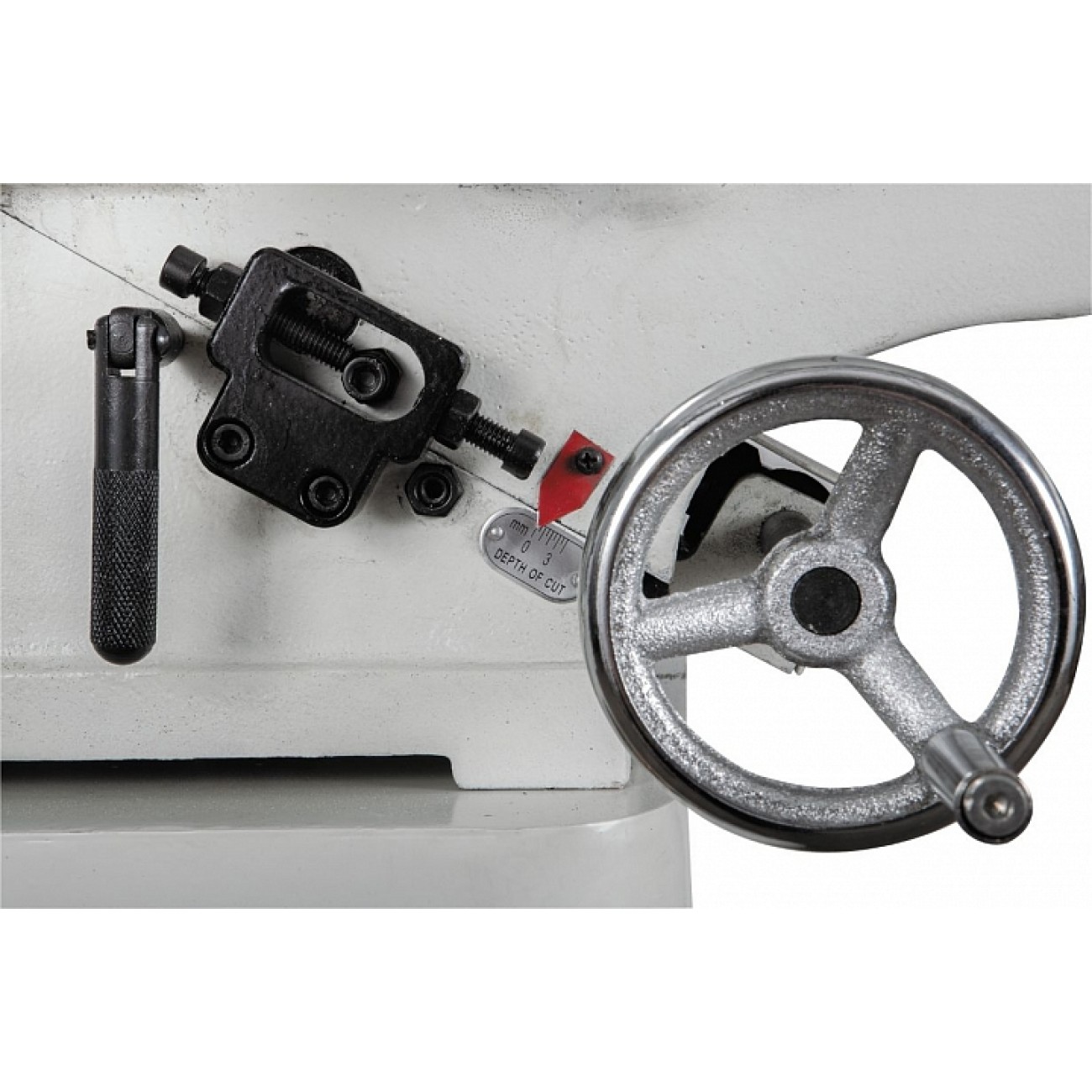

Обидва столи регулюються по висоті за допомогою гвинтових механізмів, що приводяться в дію ручками-маховиками. Переміщенням подаючого (переднього) встановлюють глибину стругання, для чого є відповідна розмітка; приймаючий (задній) регулюють лише під час обслуговування при налагоджувальних операціях.

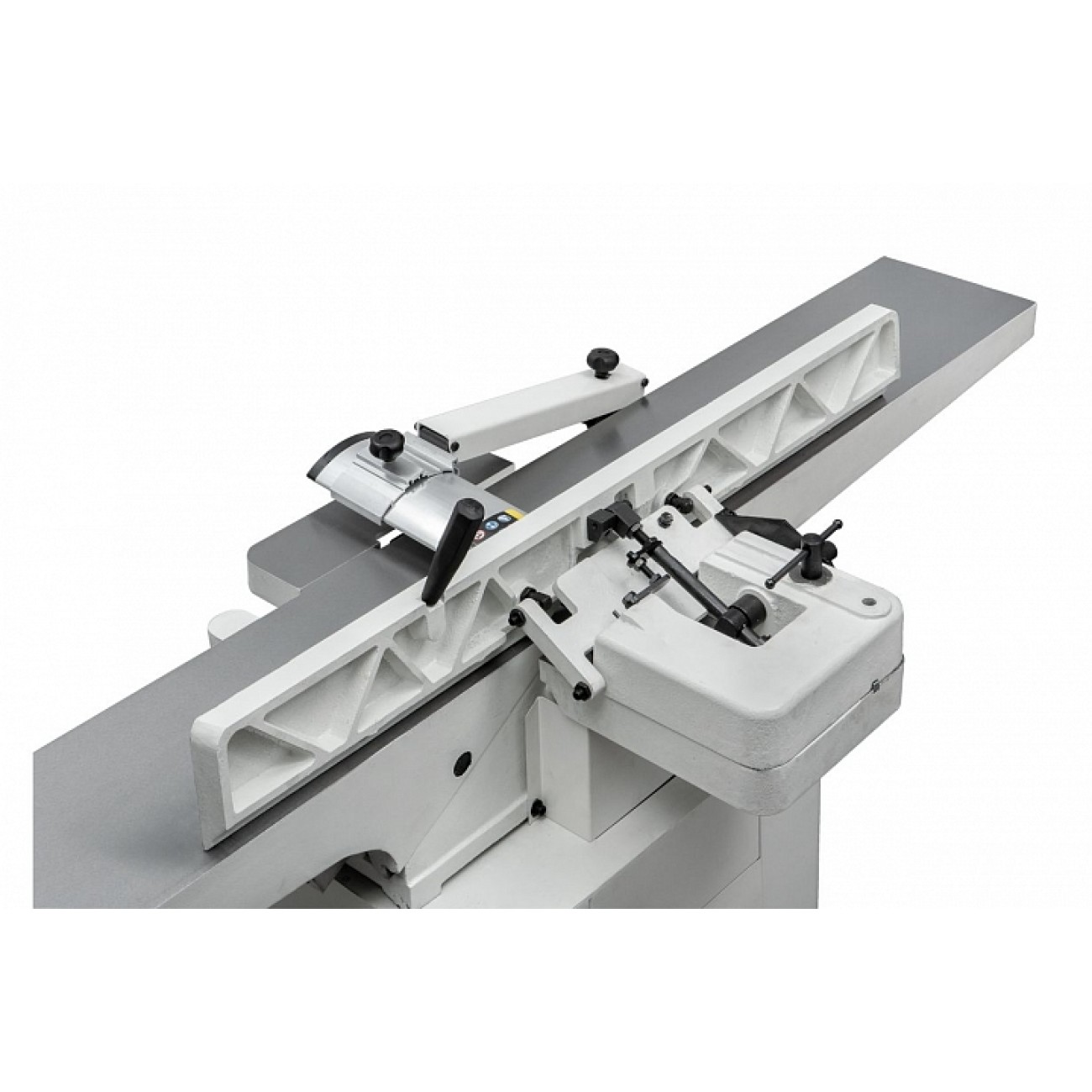

Упор заготовки чавунний, з механізмом нахилу (він можливий обидві сторони). Фіксація вибраного положення проводиться різьбовим затискачем.

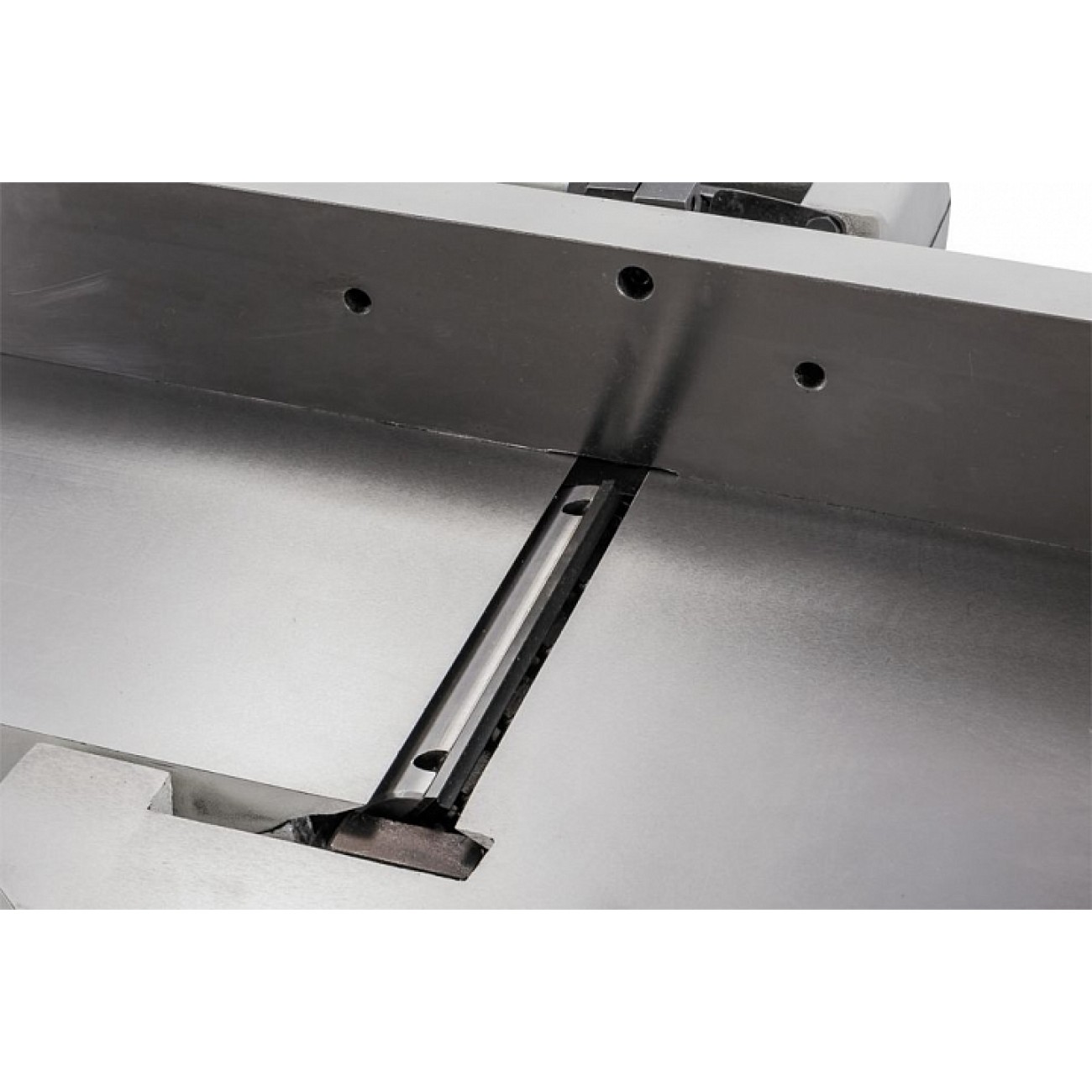

Стандартний чотириножовий стругальний вал, з яким верстат поставляється, можна замінити на helical, він краще підходить для інтенсивної експлуатації, вимагає менше робіт з обслуговування, забезпечує більш високу та стабільну якість стругання. На ньому встановлено 36 твердосплавних лез, розташованих по спіралі чотири ряди.
Сегменти мають по чотири ріжучі кромки, що кратно збільшує їхній ресурс. Перевертають та замінюють їх вибірково, при необхідності. Жодних настроювальних операцій при цьому не потрібно.
Стружка відходить дрібна, вона не забиває канали системи аспірації та легко видаляється. Спіральне розташування забезпечує послідовний захід ножів у заготовку, що знижує шум, вібрацію та ударні навантаження.
Робочі параметри | |
Напряжение, В | 230 |
Длина, мм | 1790 |
Потребляемая (выходная) мощность, кВт | 2,1 (1,5) |
Ширина, мм | 700 |
Диаметр вытяжного штуцера, мм | 100 мм |
Макс. глубина строгания за один проход | 0-3,0 мм |
Высота, мм | 1150 |
Масса, кг | 193 |
Длина в упаковке, см | 190 |
Частота вращения строгального вала | 5200 об/мин |
Размеры фуговального стола (ДхШ) | 1780х230 мм |
Ширина в упаковке, см | 50 |
Диаметр строгального вала | 72 мм |
Размеры фуговального упора (ДхВ) | 1010х120 мм |
Высота в упаковке, см | 32 |
Размер ножей (ДхШхТ) | 205х19х3,0 мм |
Угол наклона фуговального упора | -45-0-45° |
Масса в упаковке, кг | 203 |
Количество ножей | 4 |
Максимальная ширина заготовки, мм | 200 |
