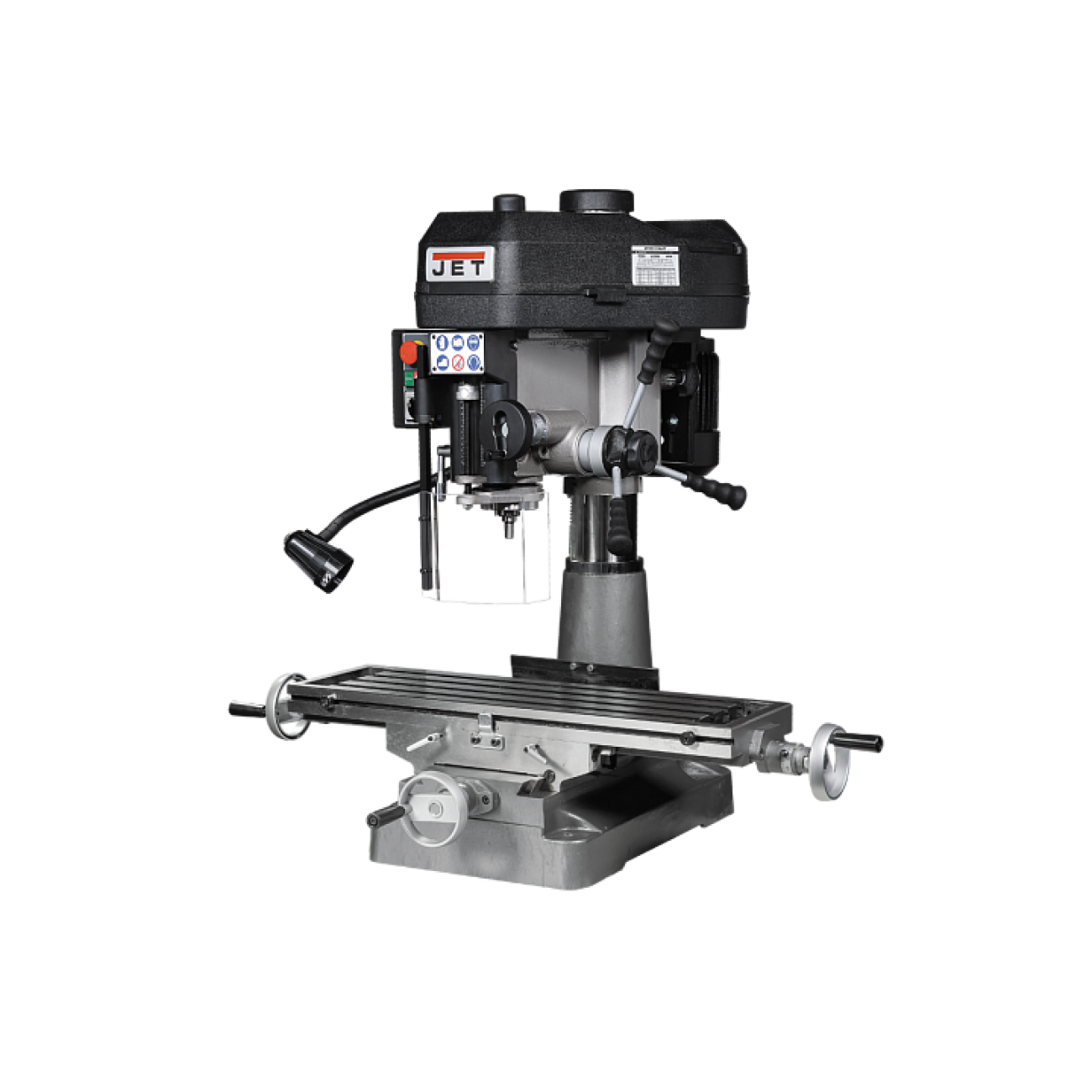

JET JMD-18 Фрезерно-свердлильний верстат

Опис

особливості:

• асинхронний електродвигун великої потужності;

• ремінна передача, 12 передач;

• функція реверсу двигуна;

• потужна лита стійка та чавунна станина із сірого чавуну;

• механізм повороту голови на 360 ⁰ ;

• можливість повороту голови у горизонтальній площині;

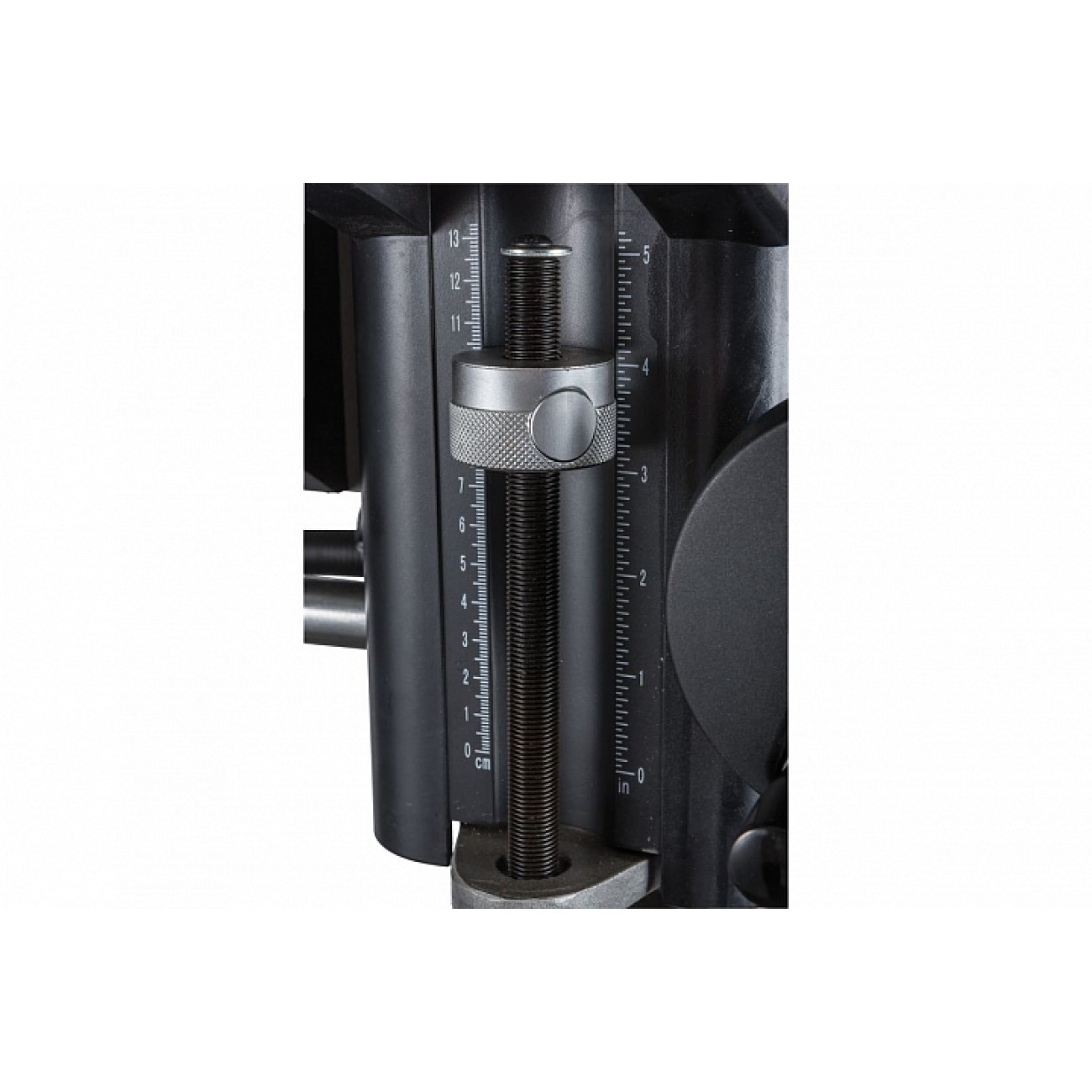

• точне регулювання глибини свердління;

• конічні роликові підшипники в опорі шпинделя;

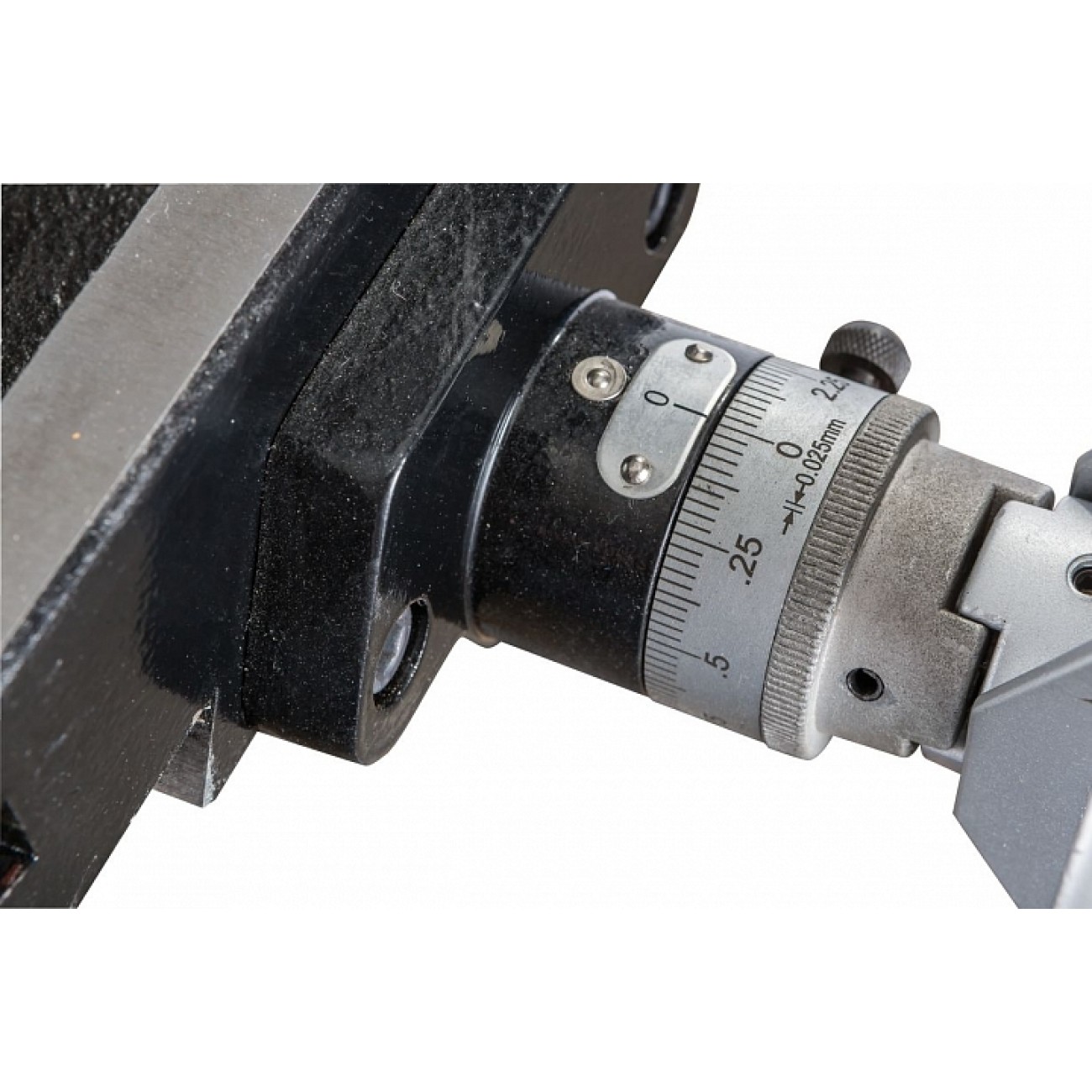

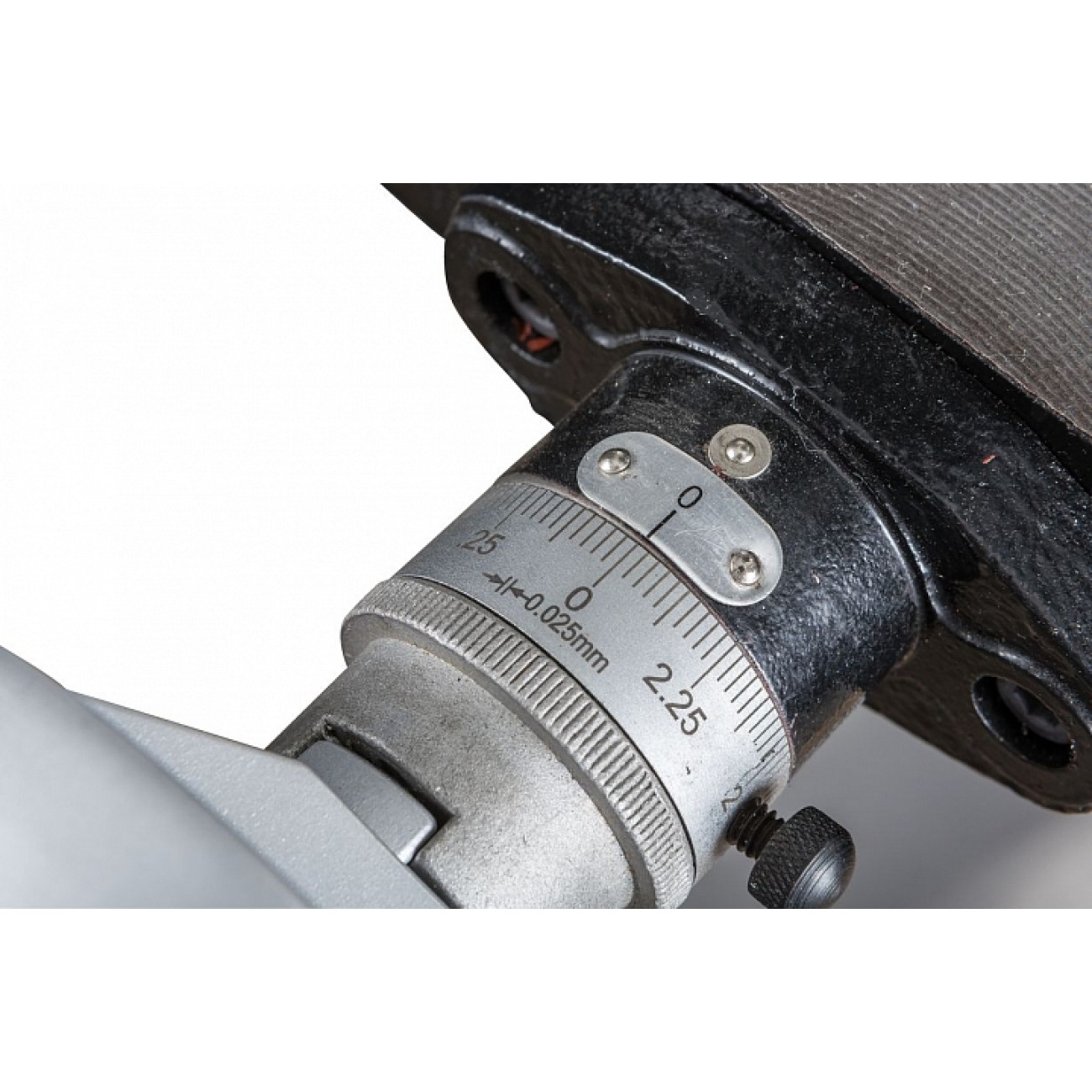

• хрестовий прецизійний стіл.

Свердлильно-фрезерний верстат JMD-18 за функціональними можливостями є аналогом моделі JMD-15, маючи більш потужний електродвигун і великі габарити. Ця модель призначена для виконання великого обсягу робіт, пов'язаних із фрезеруванням та свердлінням. Потужна лита станина, масивна стійка виготовлені з литого чавуну, що створює необхідну стійкість усієї конструкції. Обладнання має технологічні можливості для виконання операцій з нарізування різьблення. Модель JMD-18 оснащена механізмом повороту голови на 360 ⁰ створюючи широкі можливості для технологічної обробки заготовок. Фрезерна головка цієї моделі має функцію зміни положення в горизонтальній площині. Якість обробки заготовок забезпечується наявністю контролю за глибиною свердління.

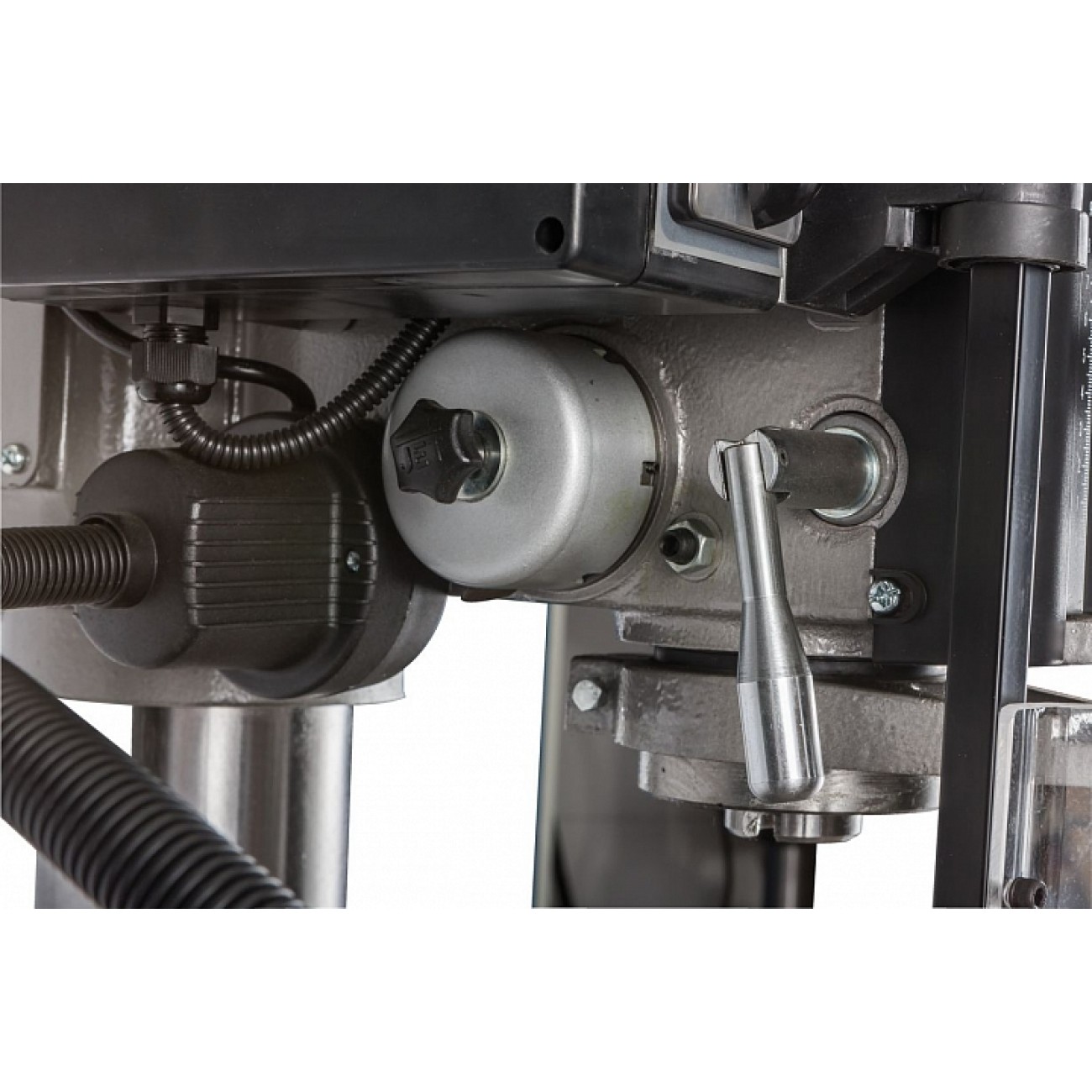

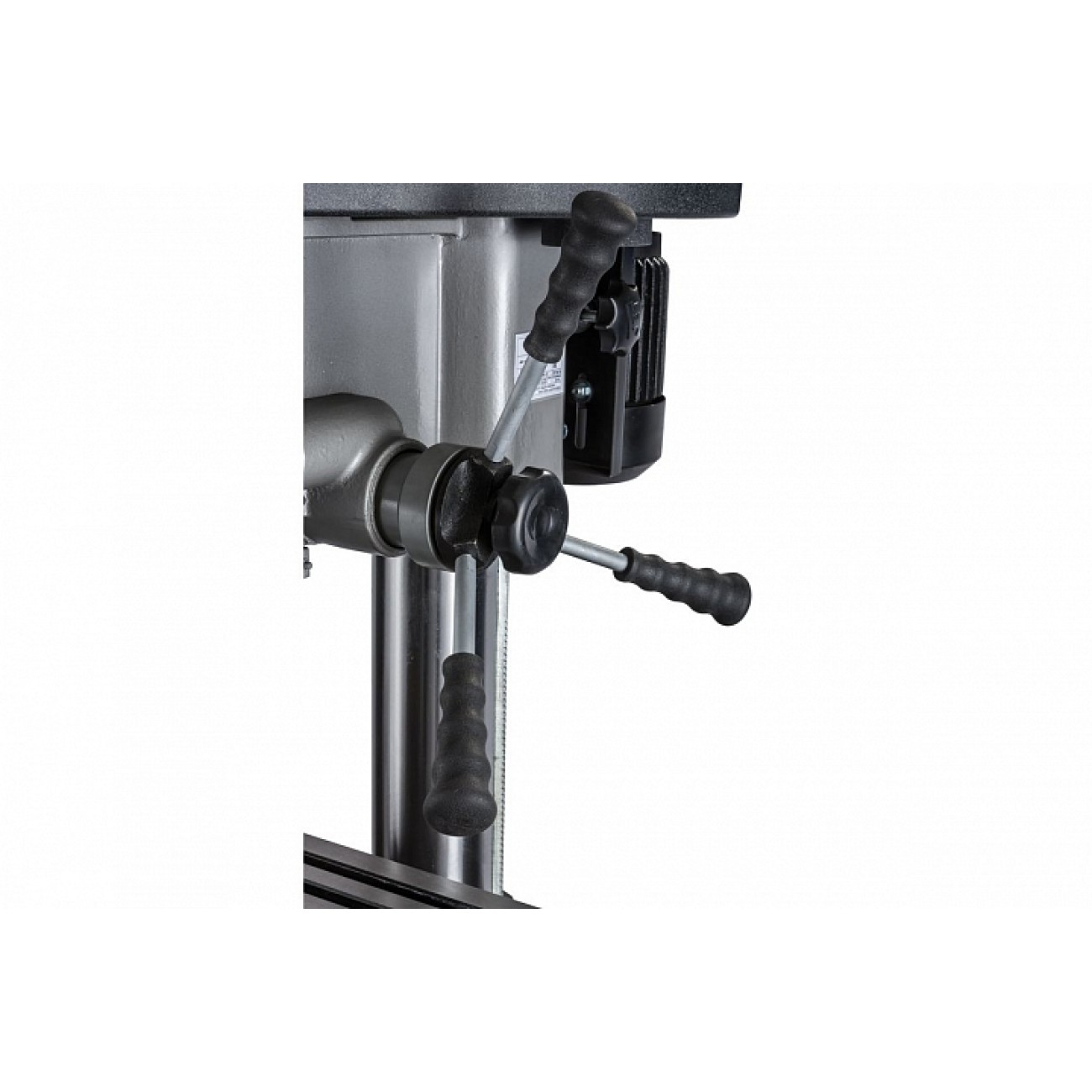

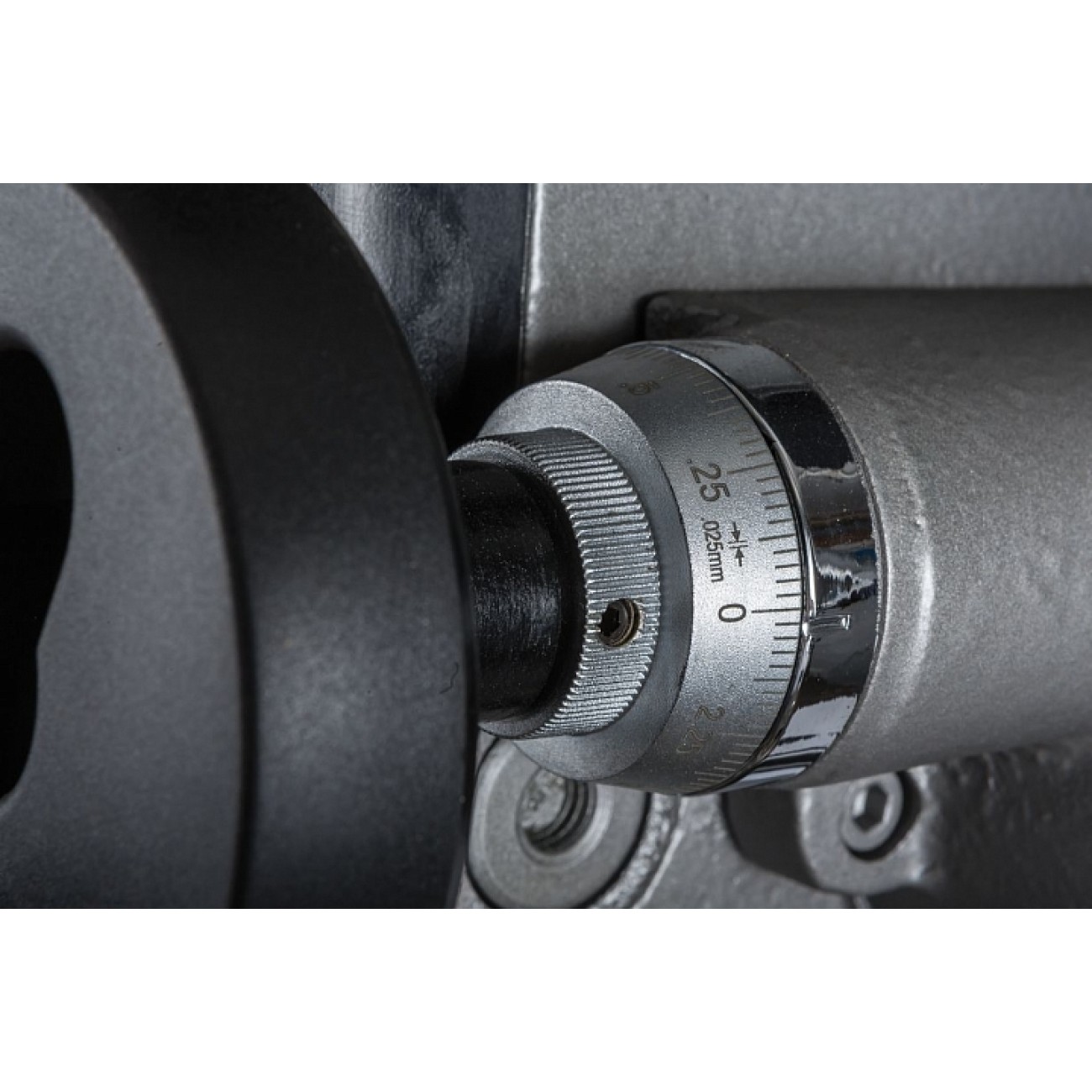

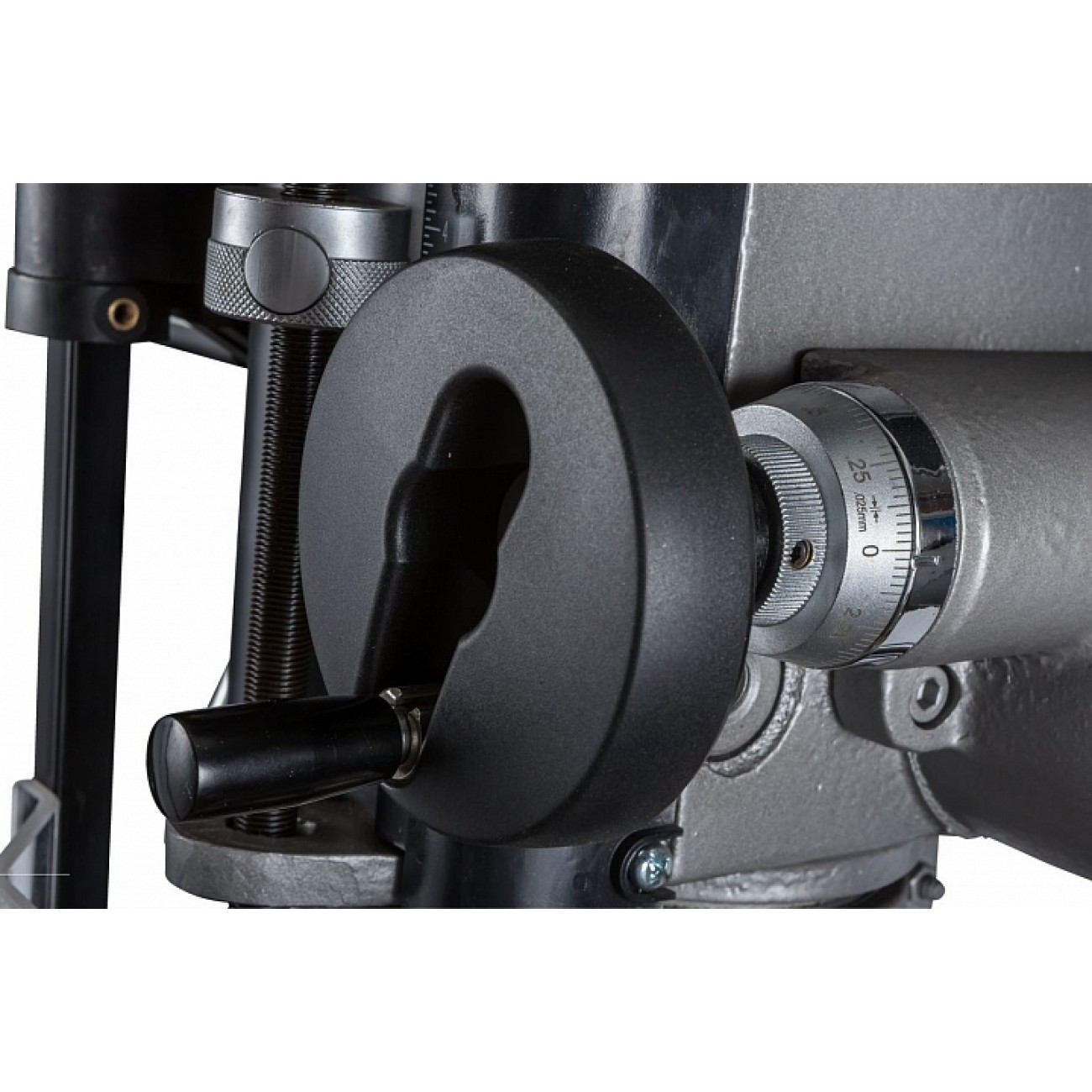

Свердлильно-фрезерний верстат виконує широкий спектр операцій. Максимально допустимий діаметр свердла становить 16 мм. При виконанні фрезерних робіт допускається робота з інструментами, що ріжуть, максимальний діаметр яких не перевищує 63 мм. Модель оснащена шпинделем з конусом МК-3, затискна тяга якого складає М12. Для підвищення жорсткості фіксації опора шпинделя обладнана групою конічних підшипників. Хід пінолі складає 90 мм. Для підвищення якості обробки та підвищення продуктивності робіт на верстаті встановлено функцію мікроподачі шпинделя. Технологічний процес контролюється механічним регулюванням вильоту шпинделя.

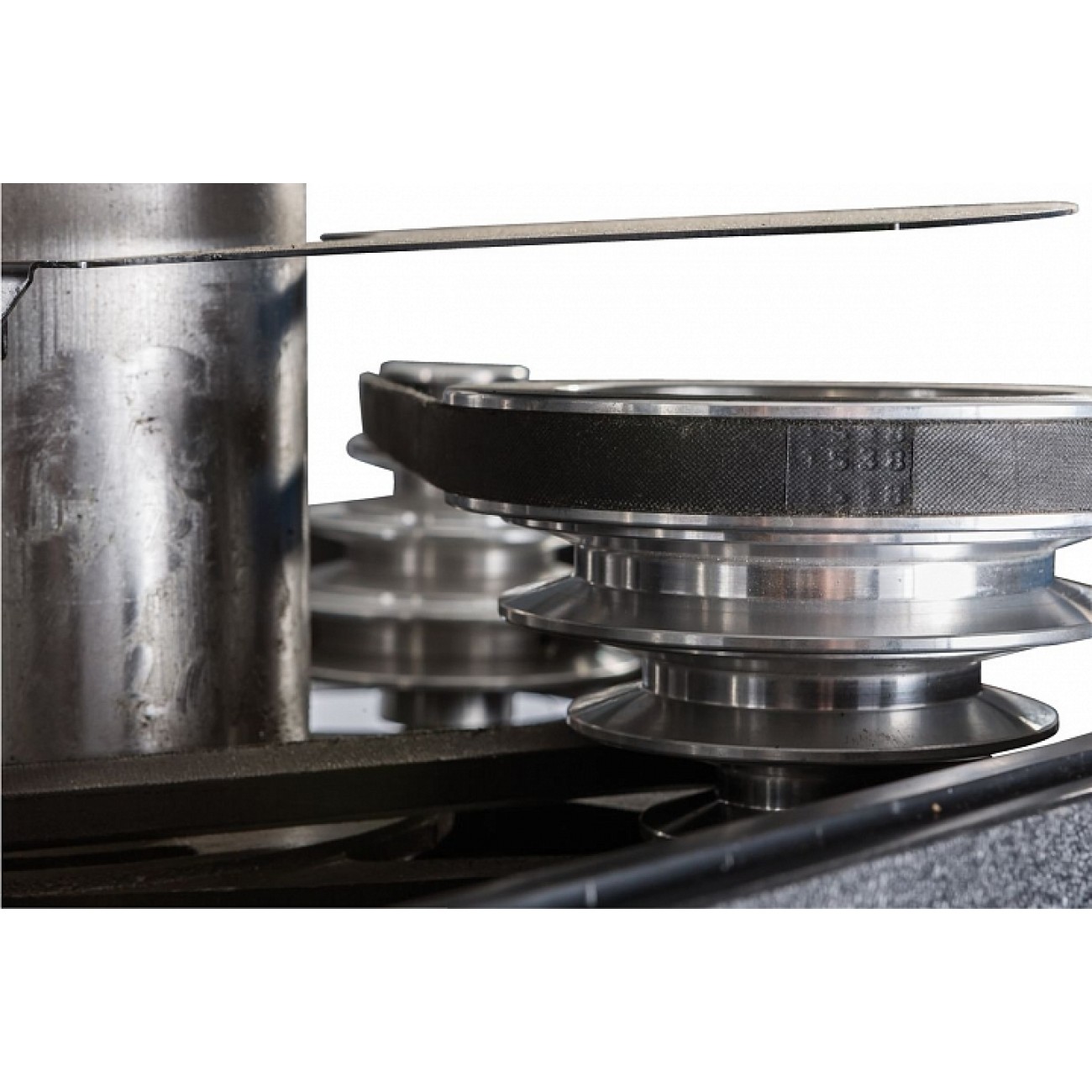

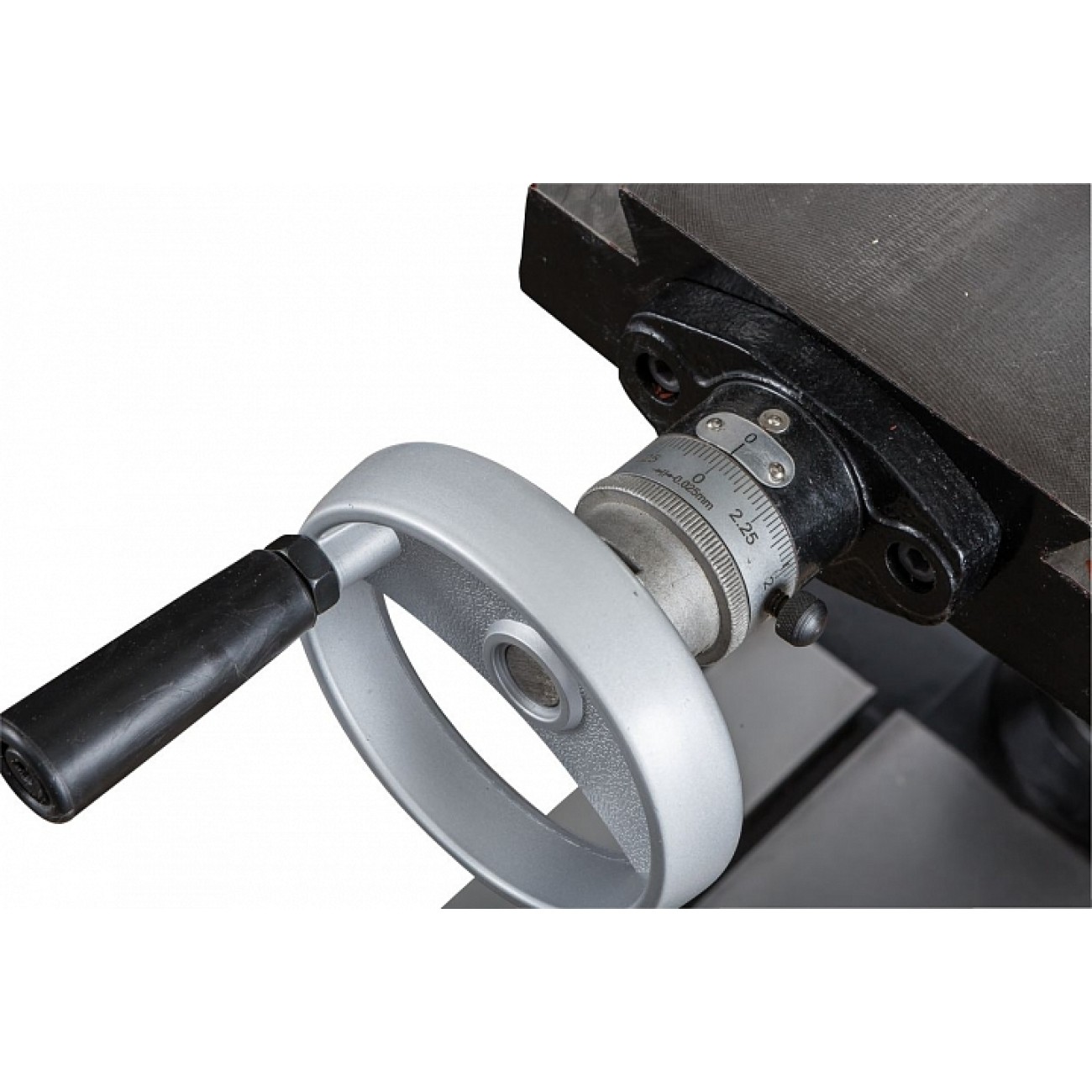

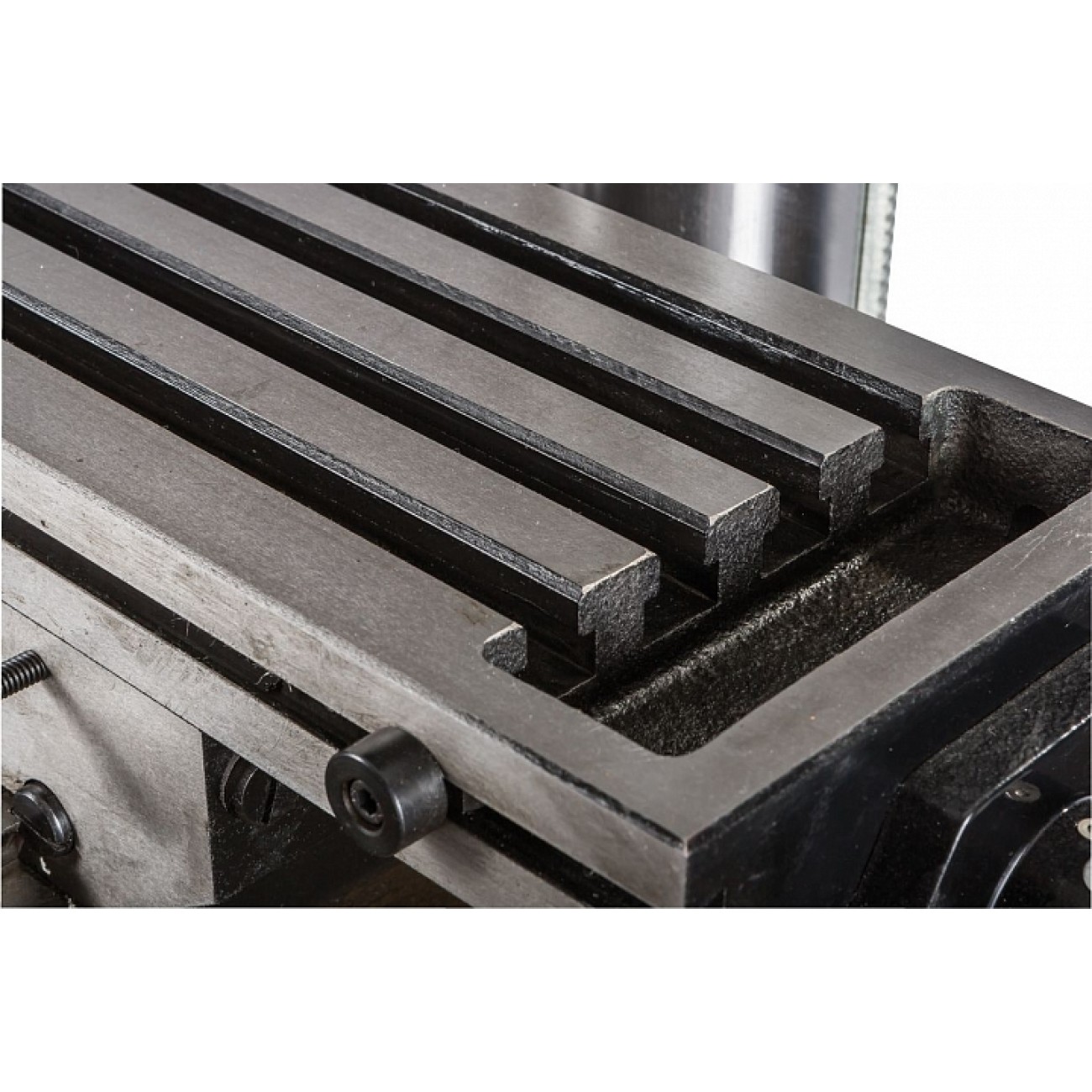

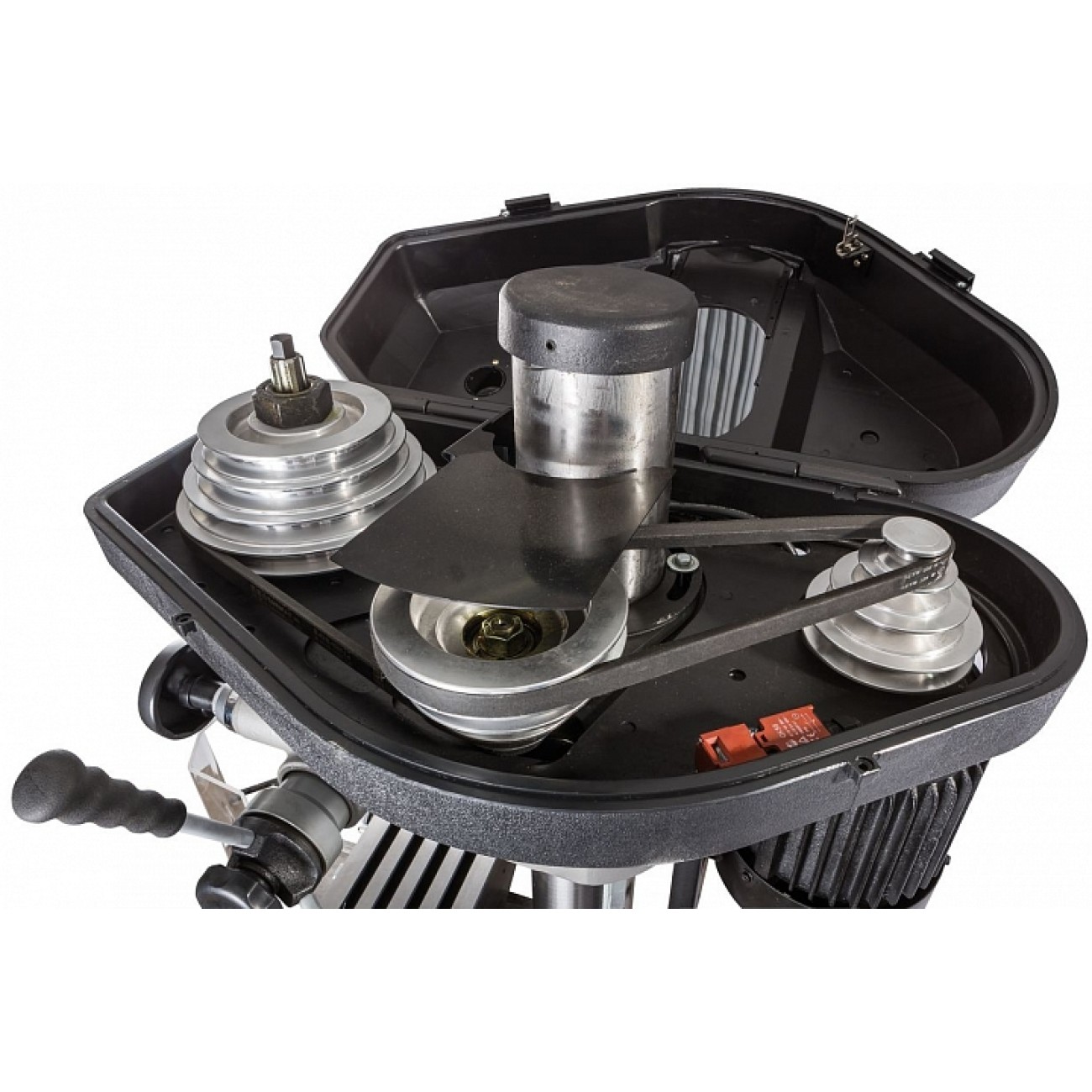

Моторна група верстата має потужний асинхронний двигун – 2,6 кВт, що має функцію реверсу. Завдяки реверсу шпиндель може обертатися праворуч і ліворуч. Наявність ремінної передачі з кінцевим вимикачем дозволяє виконувати обробку в 12-ти швидкісних режимах. Частота діапазону обертання шпинделя становить 100-2160 об/хв. Хрестовий стіл з трьома Т-подібними пазами шириною 14 мм, дозволяють виконувати встановлення додаткового оснащення. Робочий стіл обладнаний прецизійним механізмом.

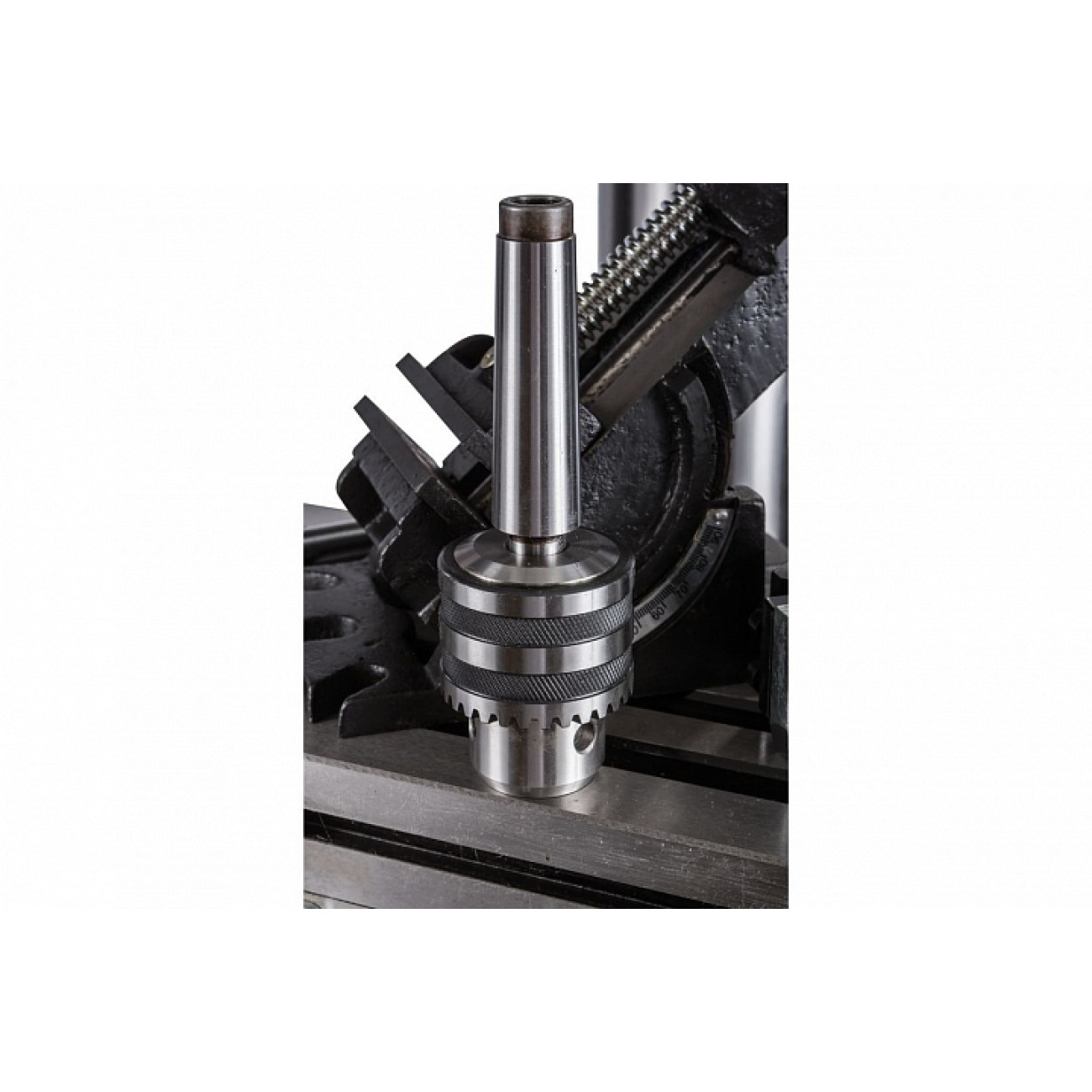

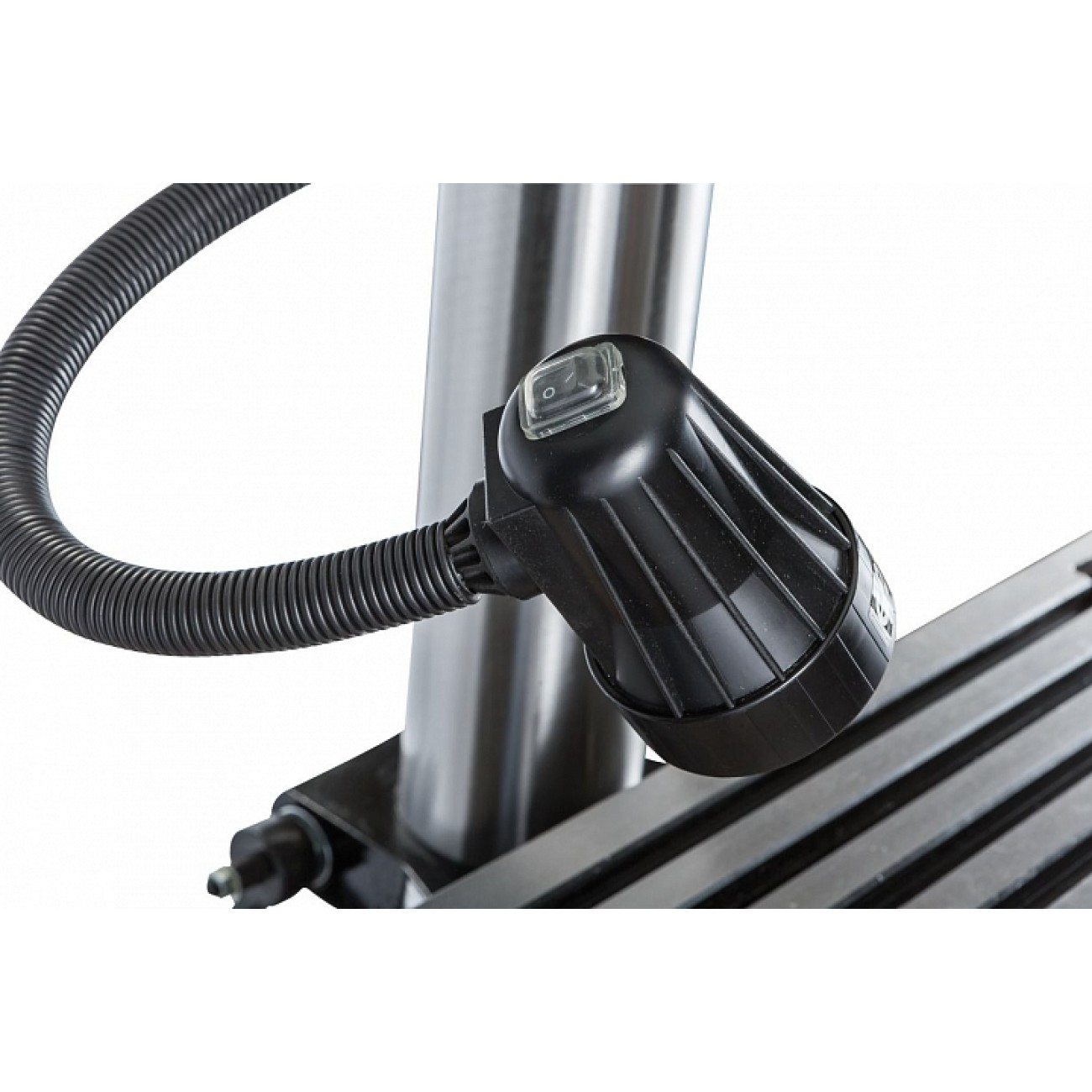

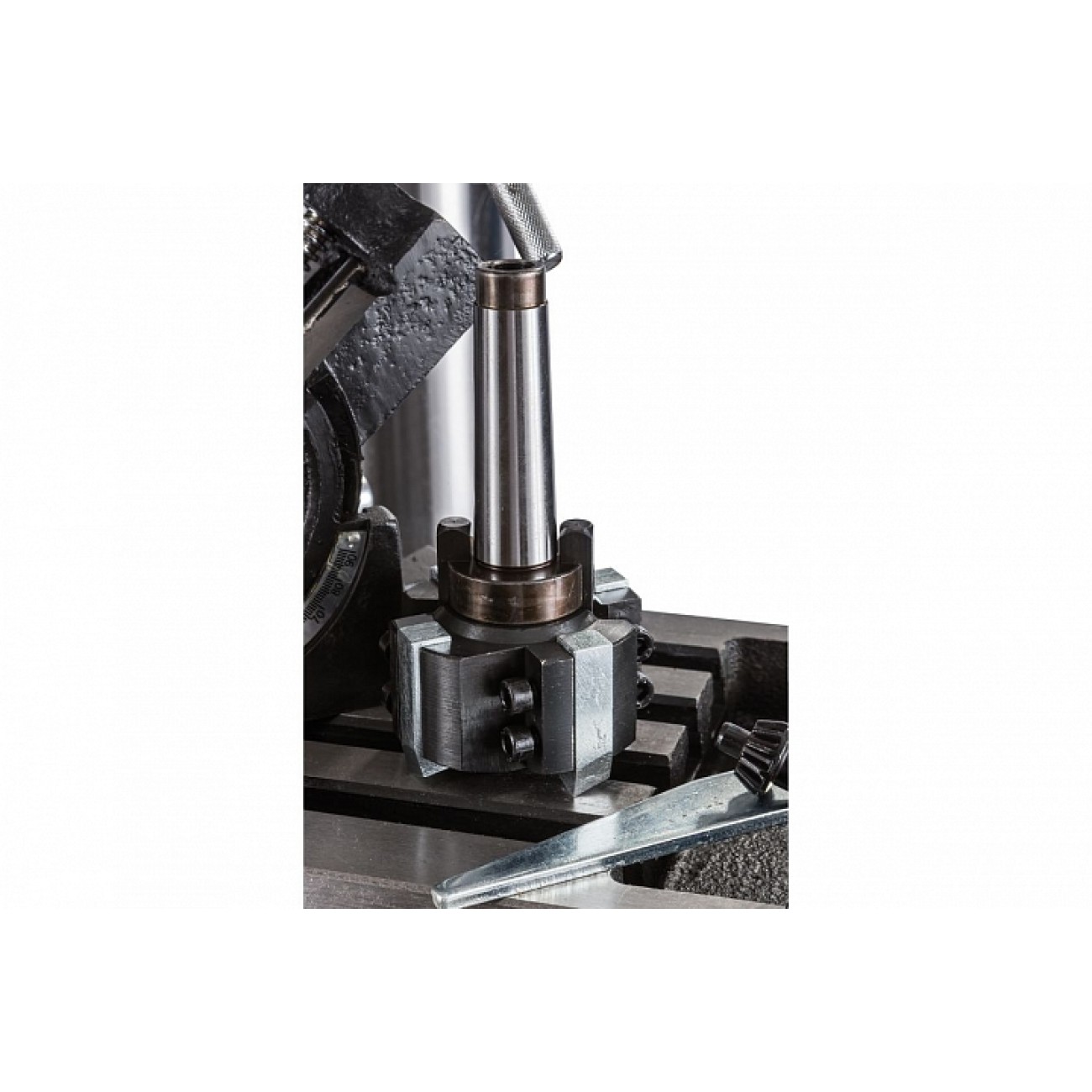

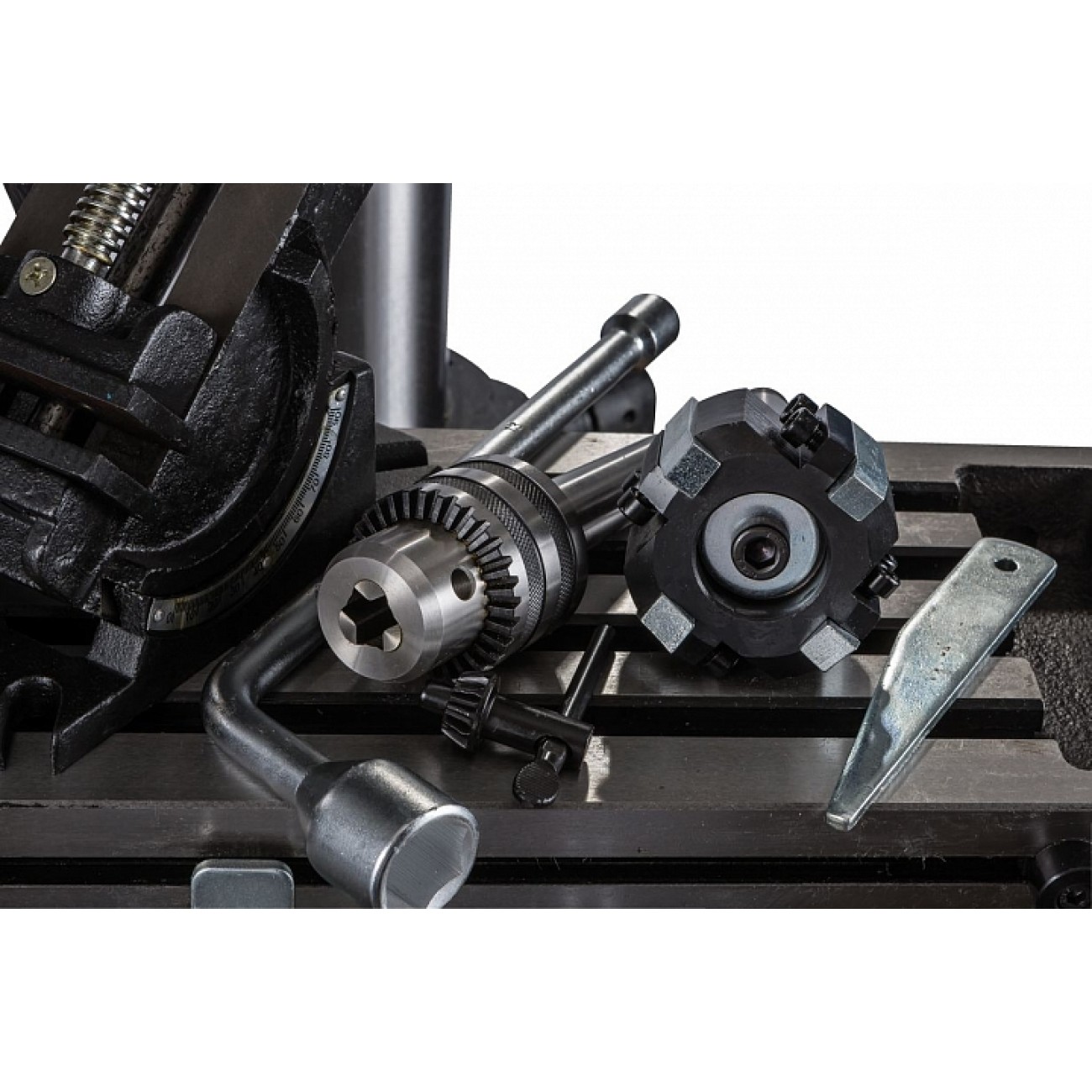

Вага верстата у спорядженому стані становить 290 кг. Верстат комплектується лампою освітлення, фрезою торцевою діаметром 75 мм і свердлильним патроном.
