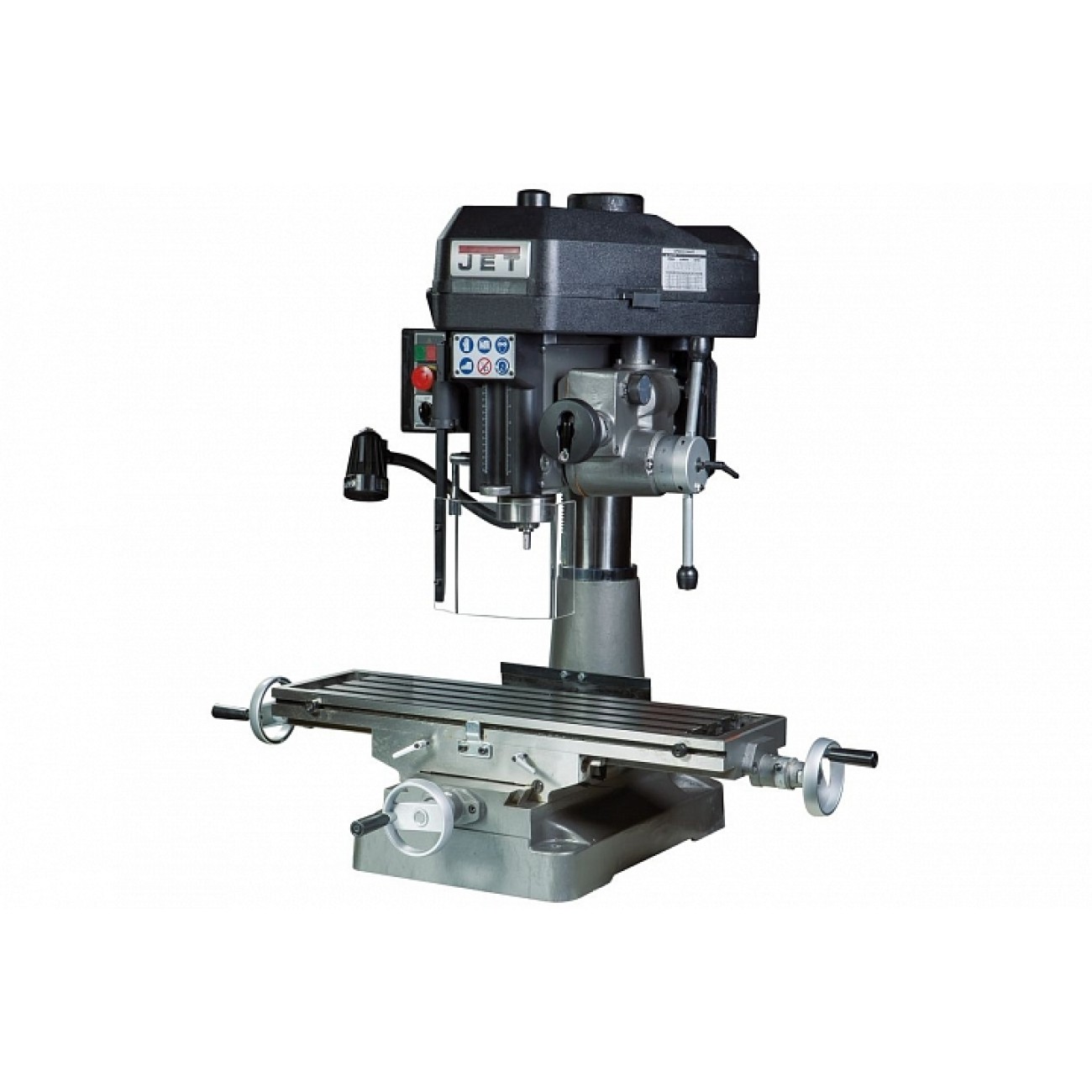

JET JMD-18PF Фрезерно-свердлильний верстат

Опис

особливості:

• асинхронний потужний електродвигун
• ремінний привід - 12 передач
• реверс двигуна
• функція автоматичної подачі шпинделя в 3-х режимах швидкостей
• лита чавунна стійка, станина із сірого чавуну

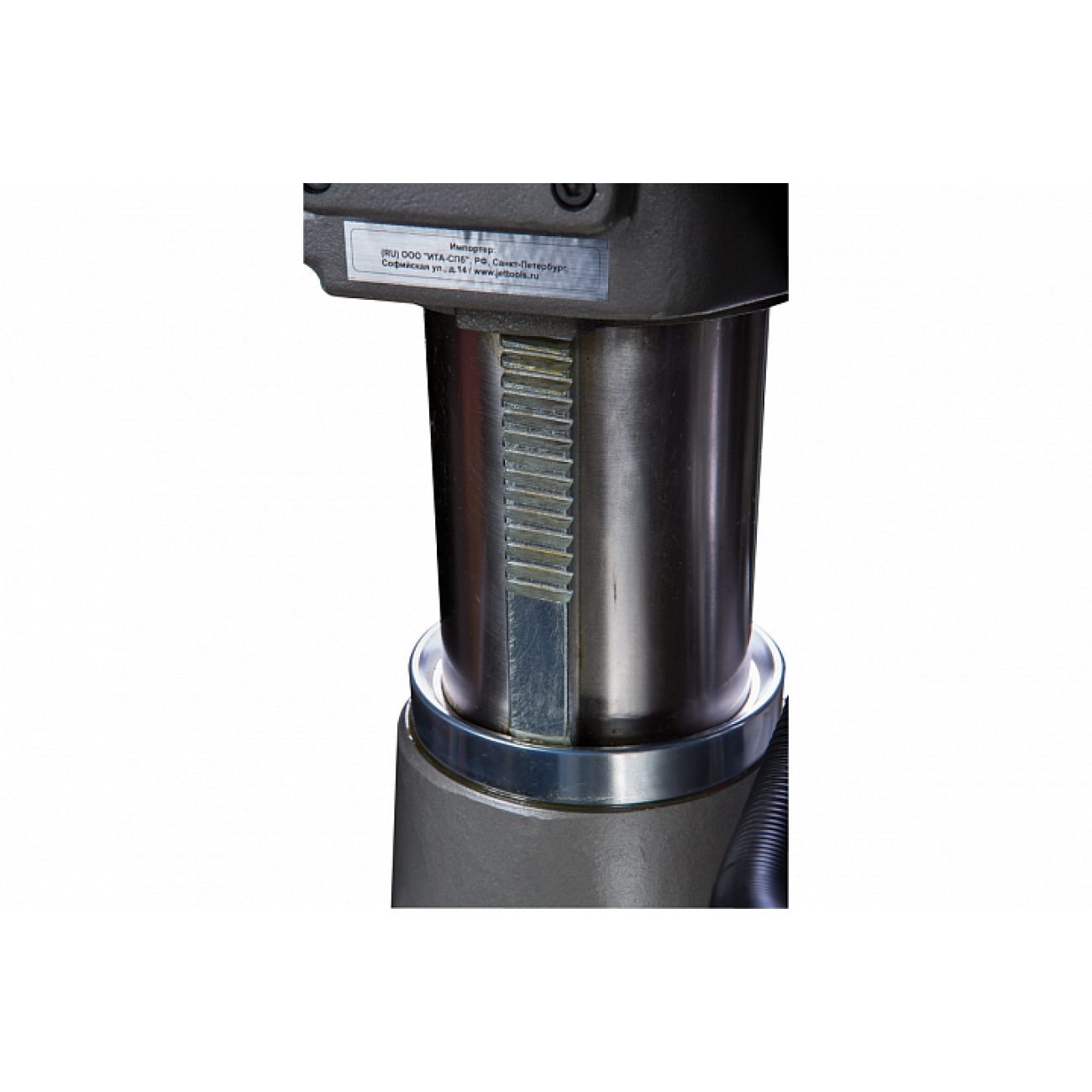

• поворот голови на 360 ⁰
• функція зміни положення голови у горизонтальній площині
• регулювання глибини свердління
• опора шпинделя оснащена роликовими підшипниками

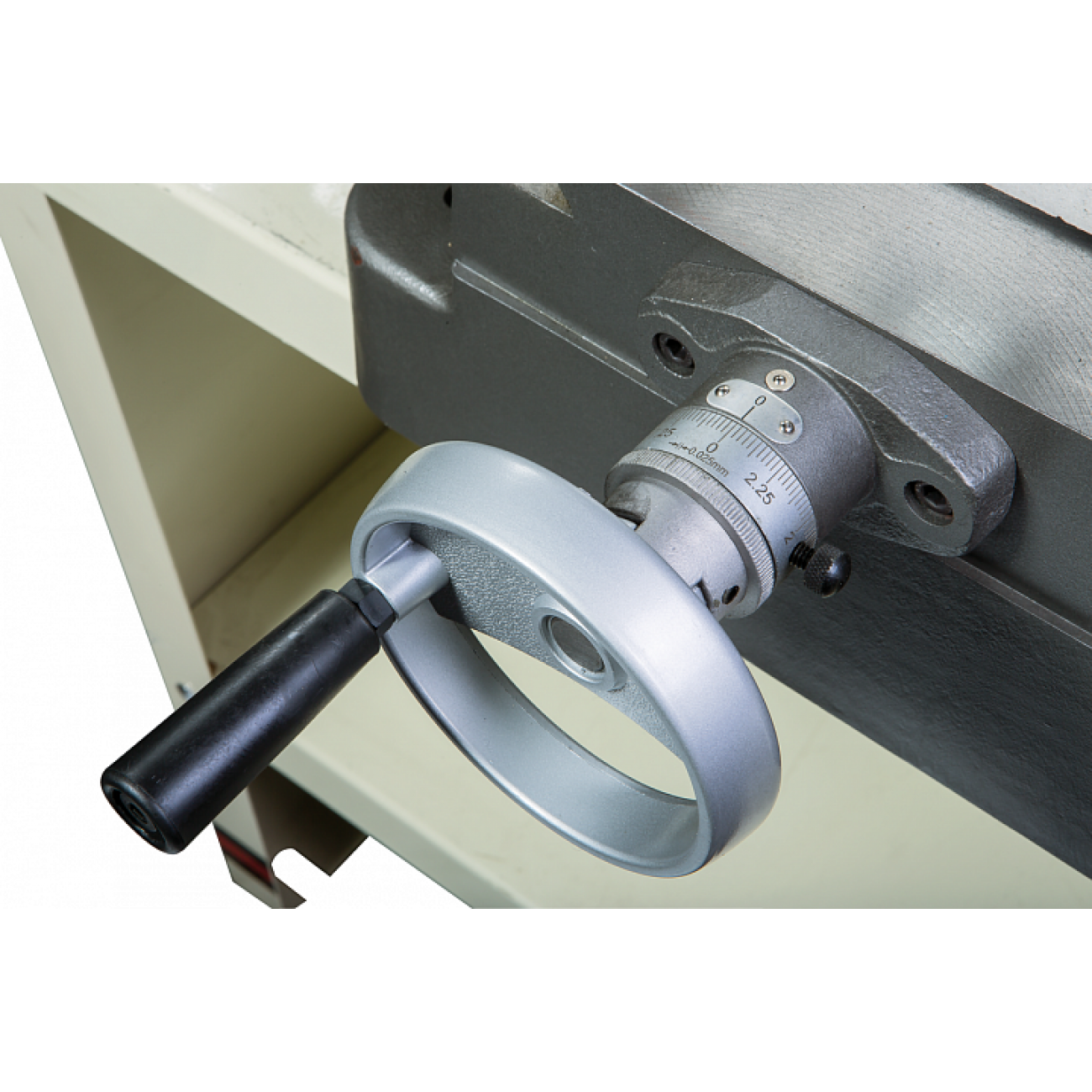

• прецизійний хрестовий стіл.

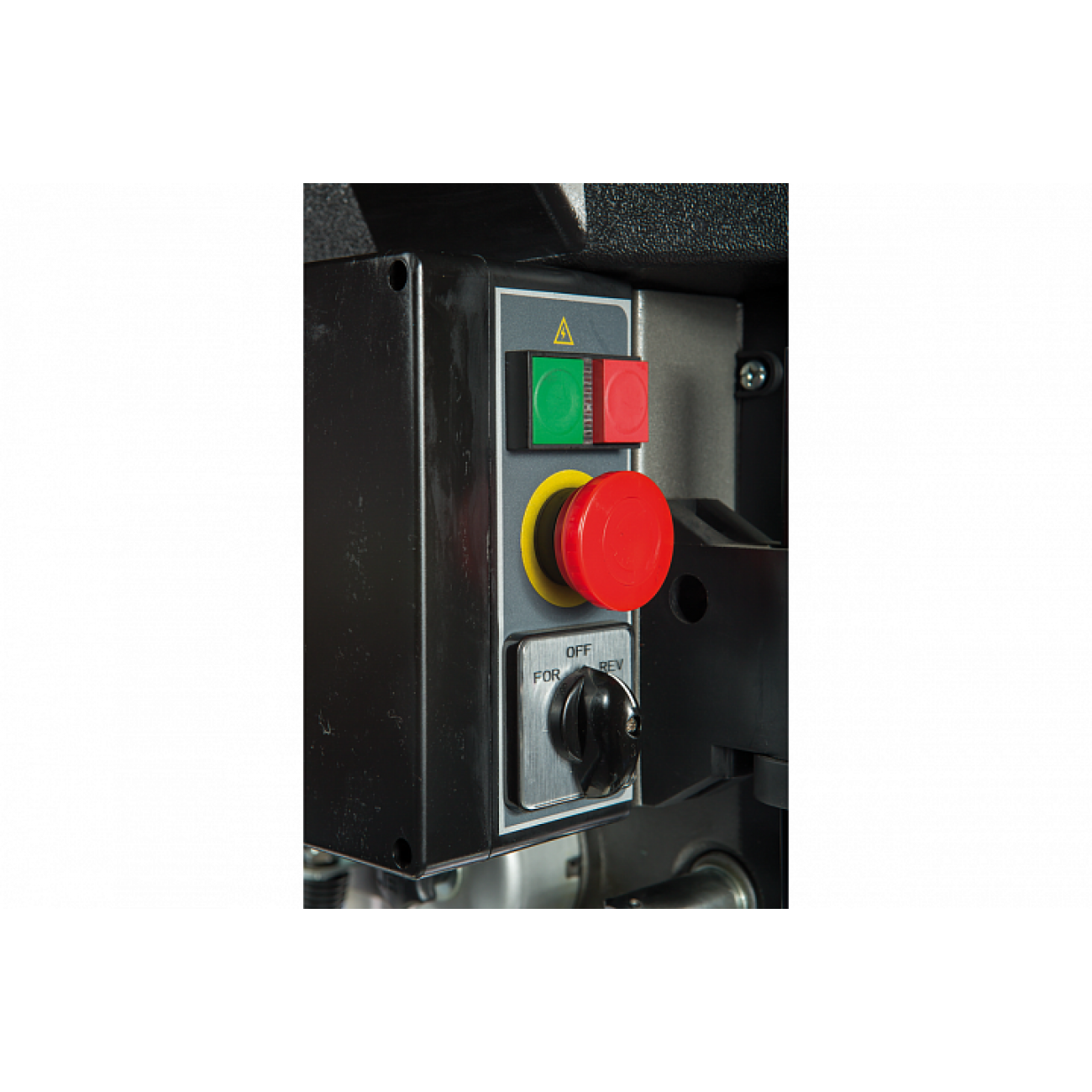

Модель JMD-18PF є свердлильно-фрезерним верстатом схожим за своїми функціональними параметрами і технічними характеристиками зі верстатом JMD-18. Істотною відмінністю моделі від аналога є наявність функції автоматичної подачі шпинделя в режимі трьох швидкостей. Така особливість дозволяє здійснювати свердління у режимі автоподачі, досягаючи високої точності обробки. Наявність у двигуні функції реверсу дозволяє виконувати роботи з нарізування різьблення. Увімкнення реверсу здійснюється за допомогою кнопки, розташованої на ручці подачі шпинделя.

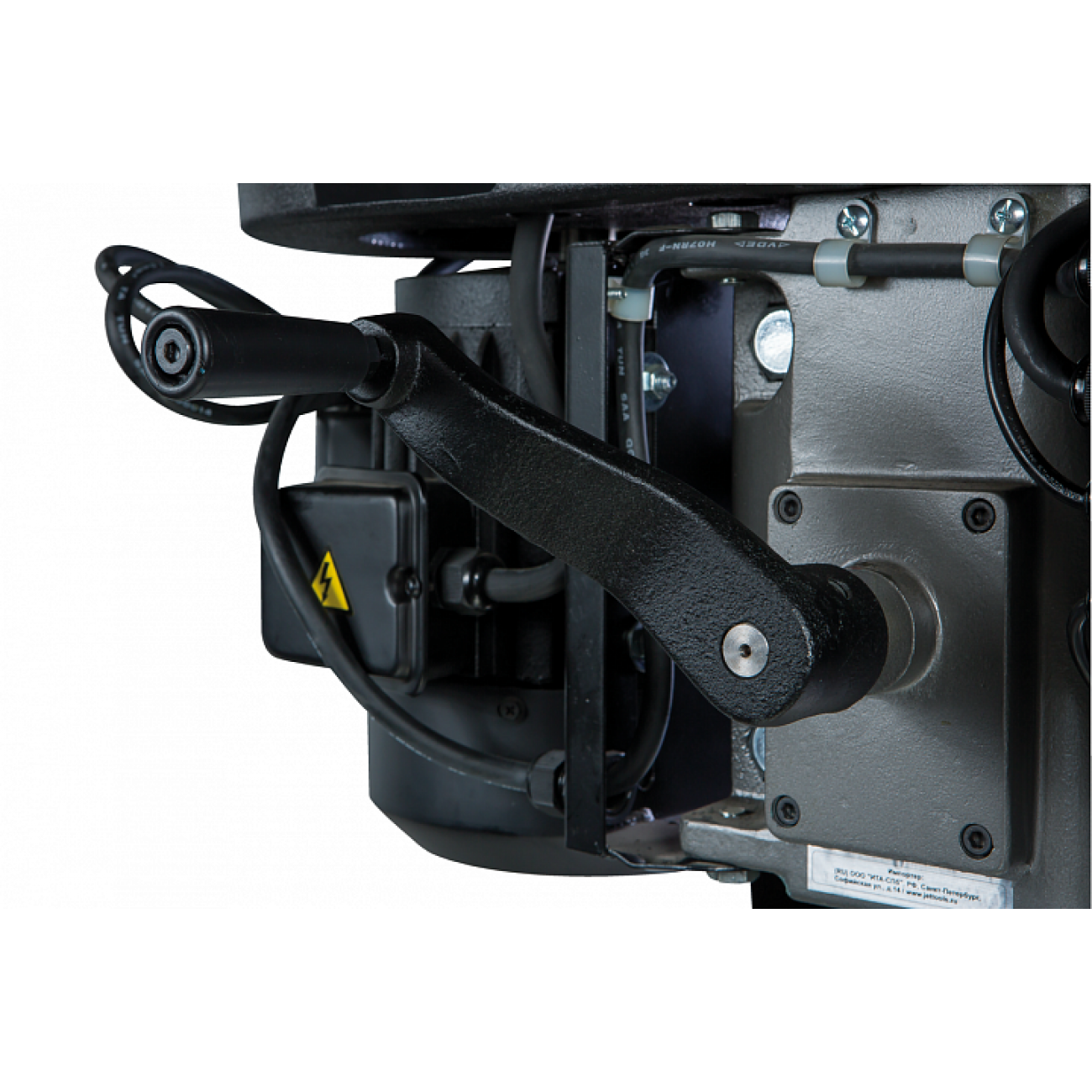

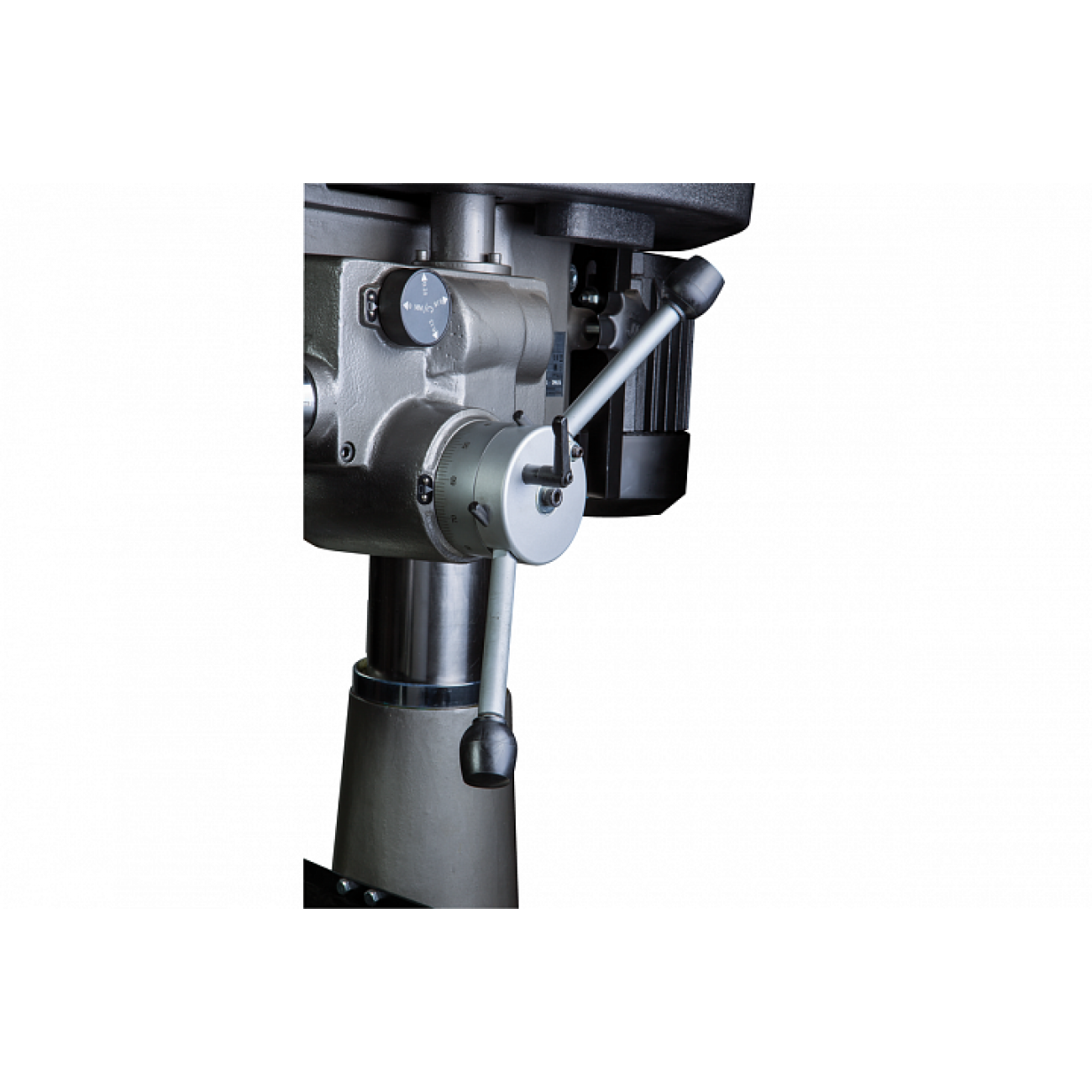

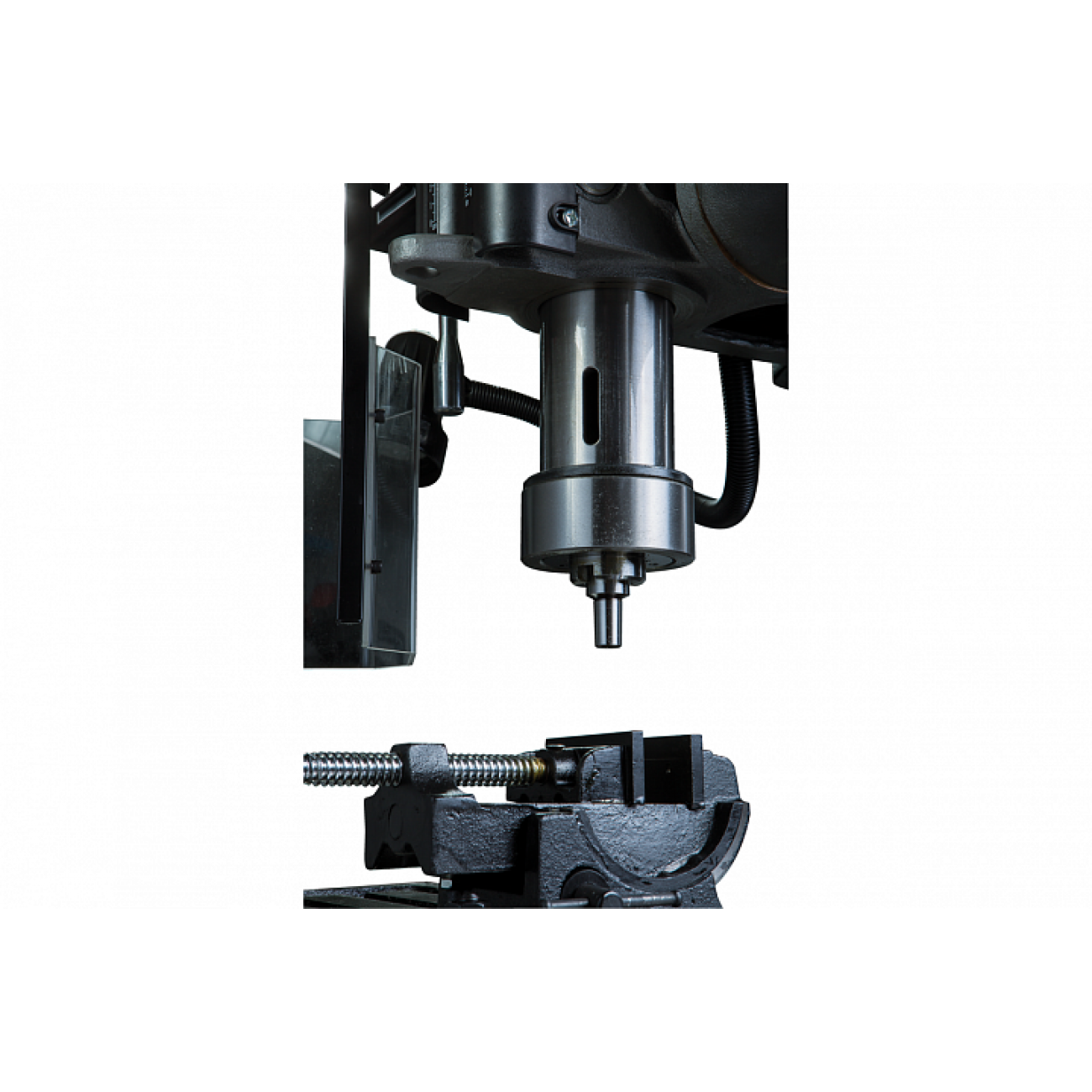

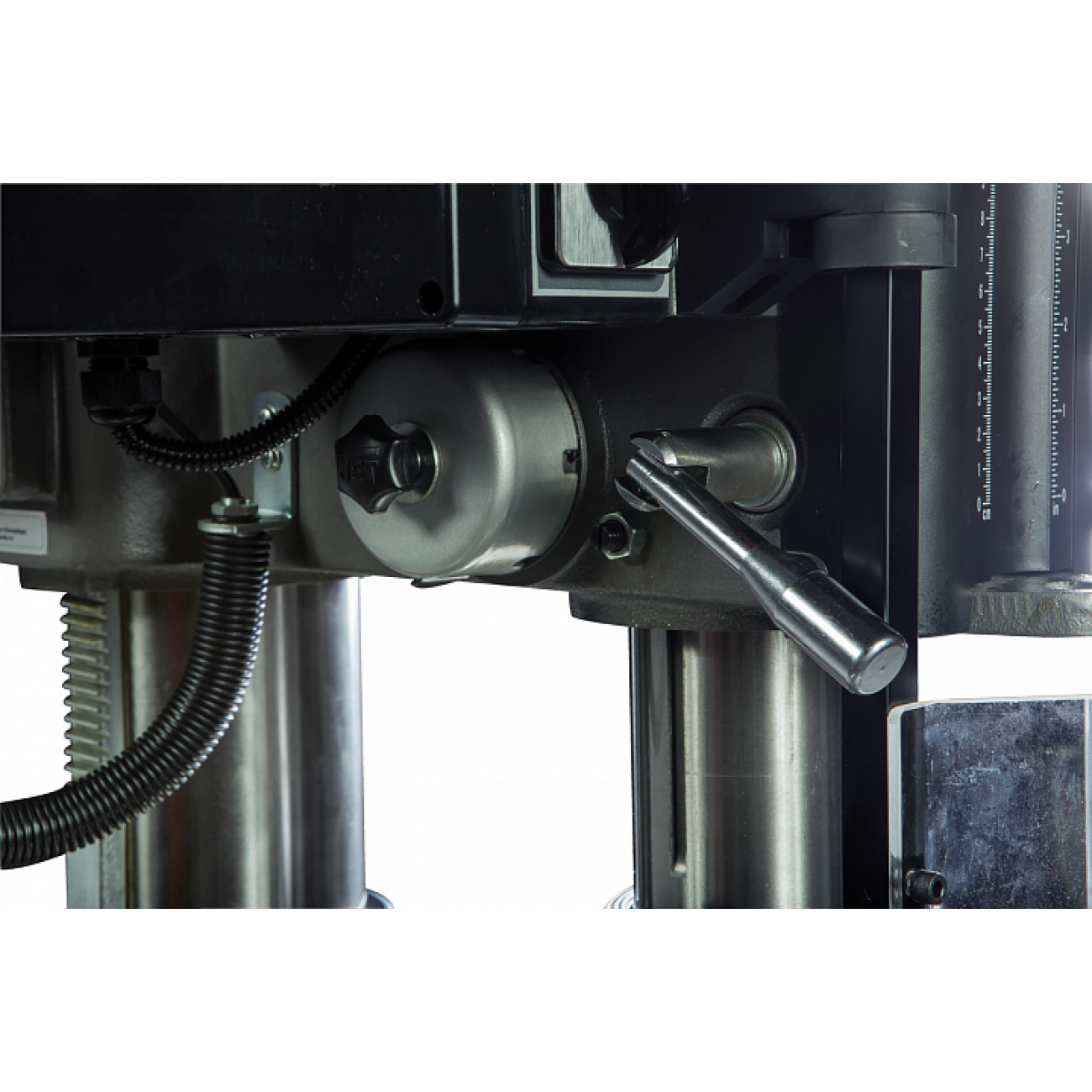

Свердлильно-фрезерний верстат JMD-18PF обладнаний механізмом повороту голови в діапазоні 0-360 ⁰ забезпечуючи додаткові можливості для роботи в різних режимах різання. Фрезерна головка може змінювати положення горизонтальної площині, створюючи додаткові переваги при обробці заготовок. Наявність функції контролю за глибиною свердління підвищує продуктивність робіт і якість обробки. Модель розрахована на роботу з різальними інструментами, максимальний діаметр яких складає при свердлінні-16 мм, при фрезерних роботах з торцевою фрезою – 63 мм. Ріжучі інструменти встановлюються в патрон свердлильний і оправки з конусом МК-3. Затискна тяга шпинделя М12. Хід пінолі шпинделя становить 90 мм. У моделі встановлено механізм мікроподачі шпинделя, є пристрій, що регулює виліт шпинделя. Для підвищення жорсткості фіксації опора шпинделя оснащена конічними підшипниками.

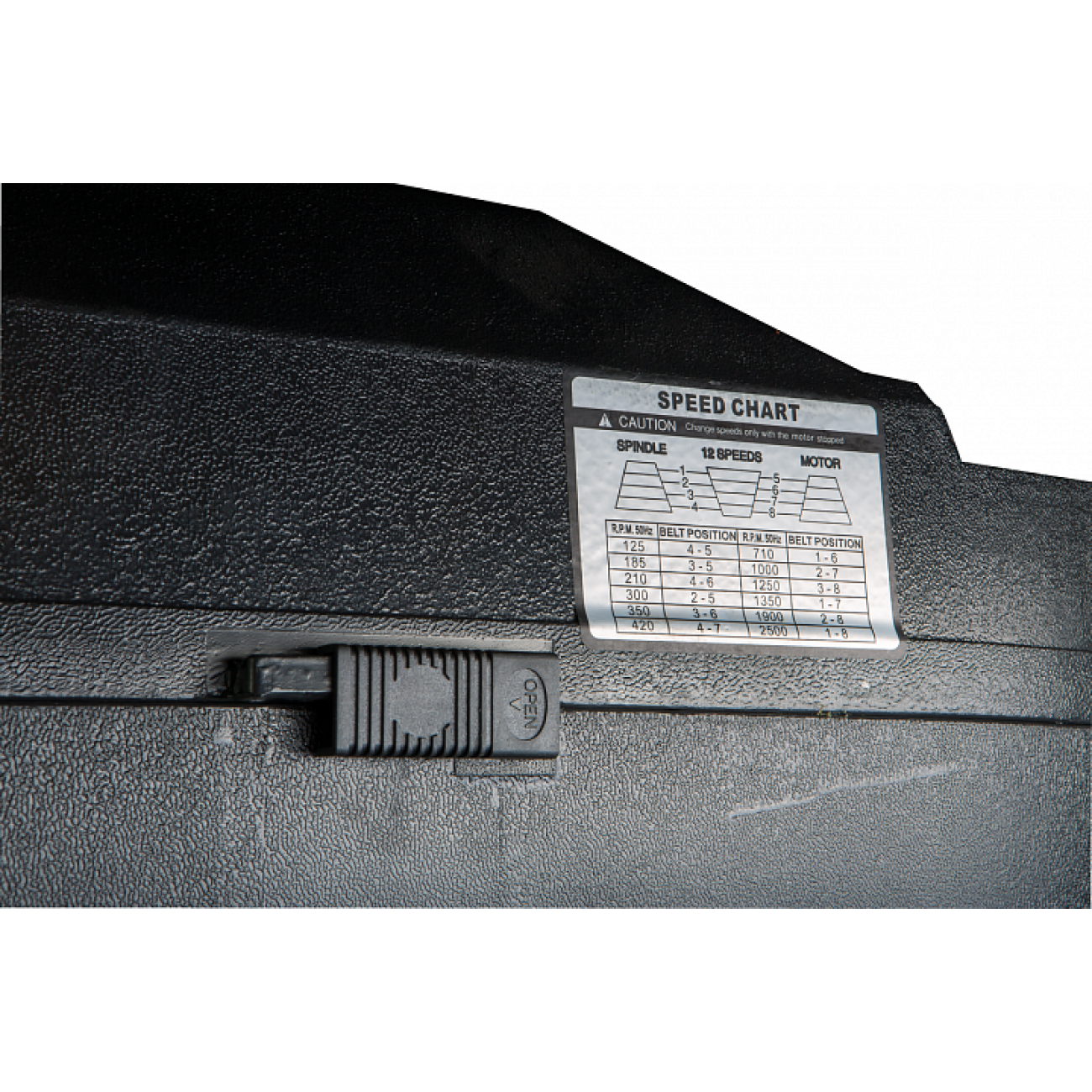

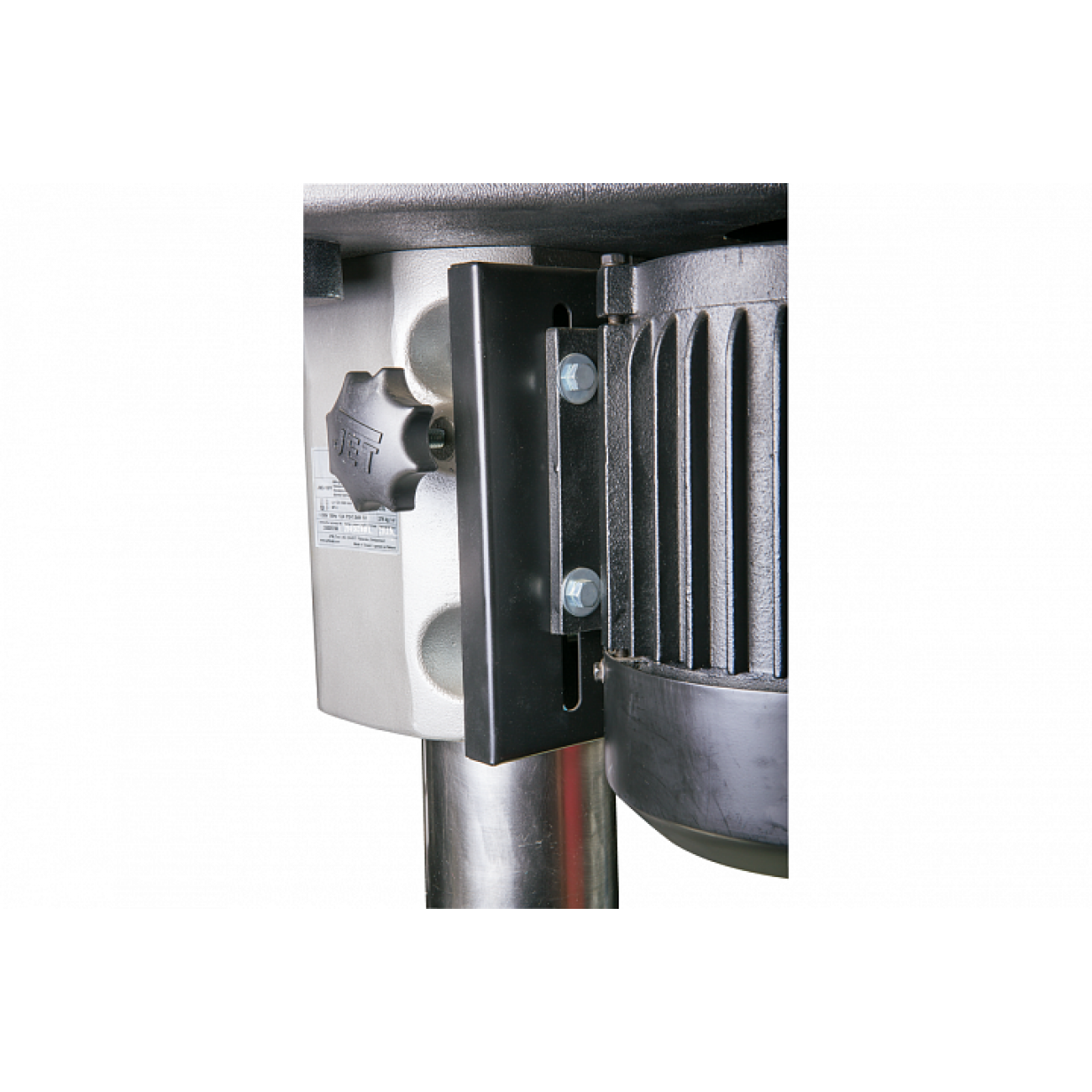

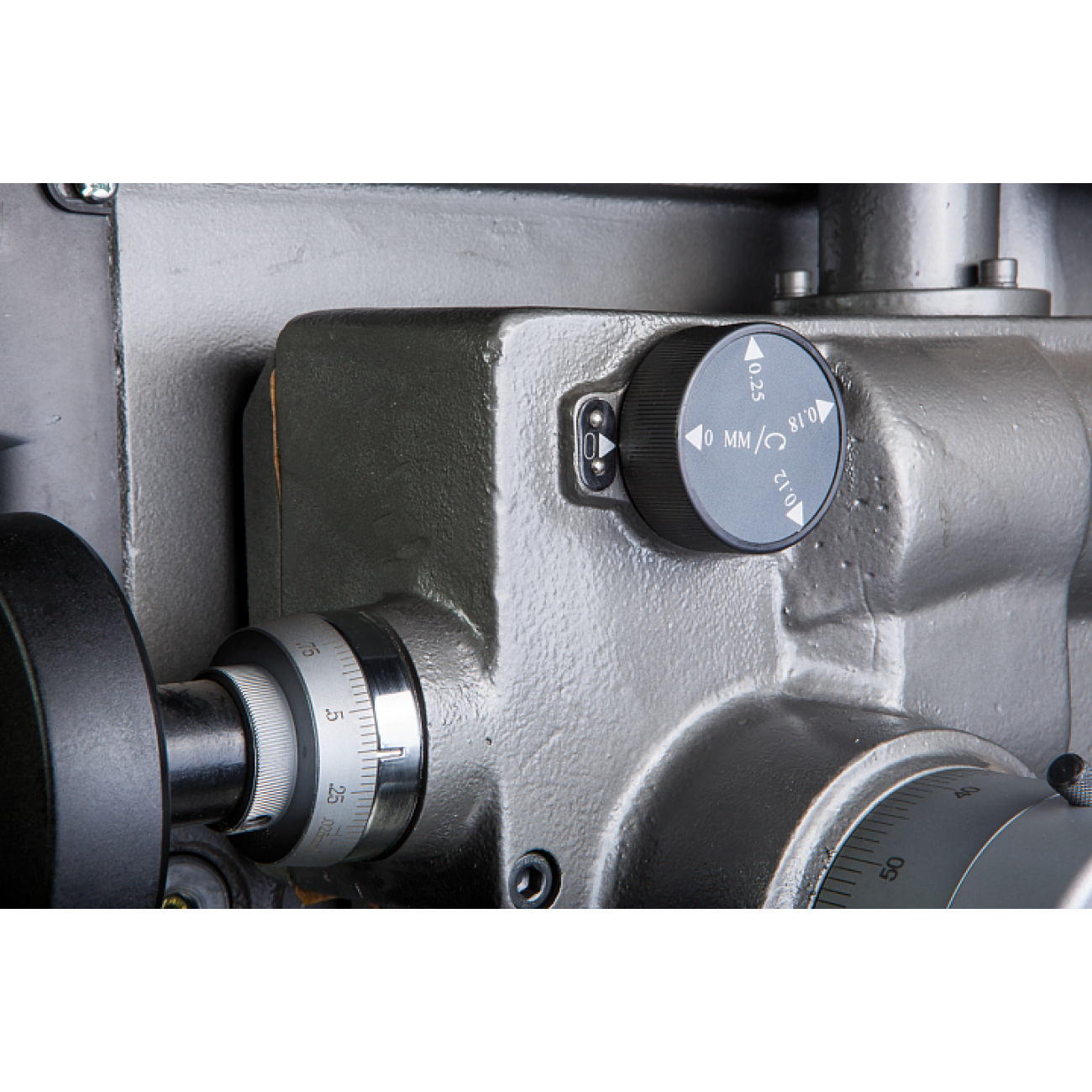

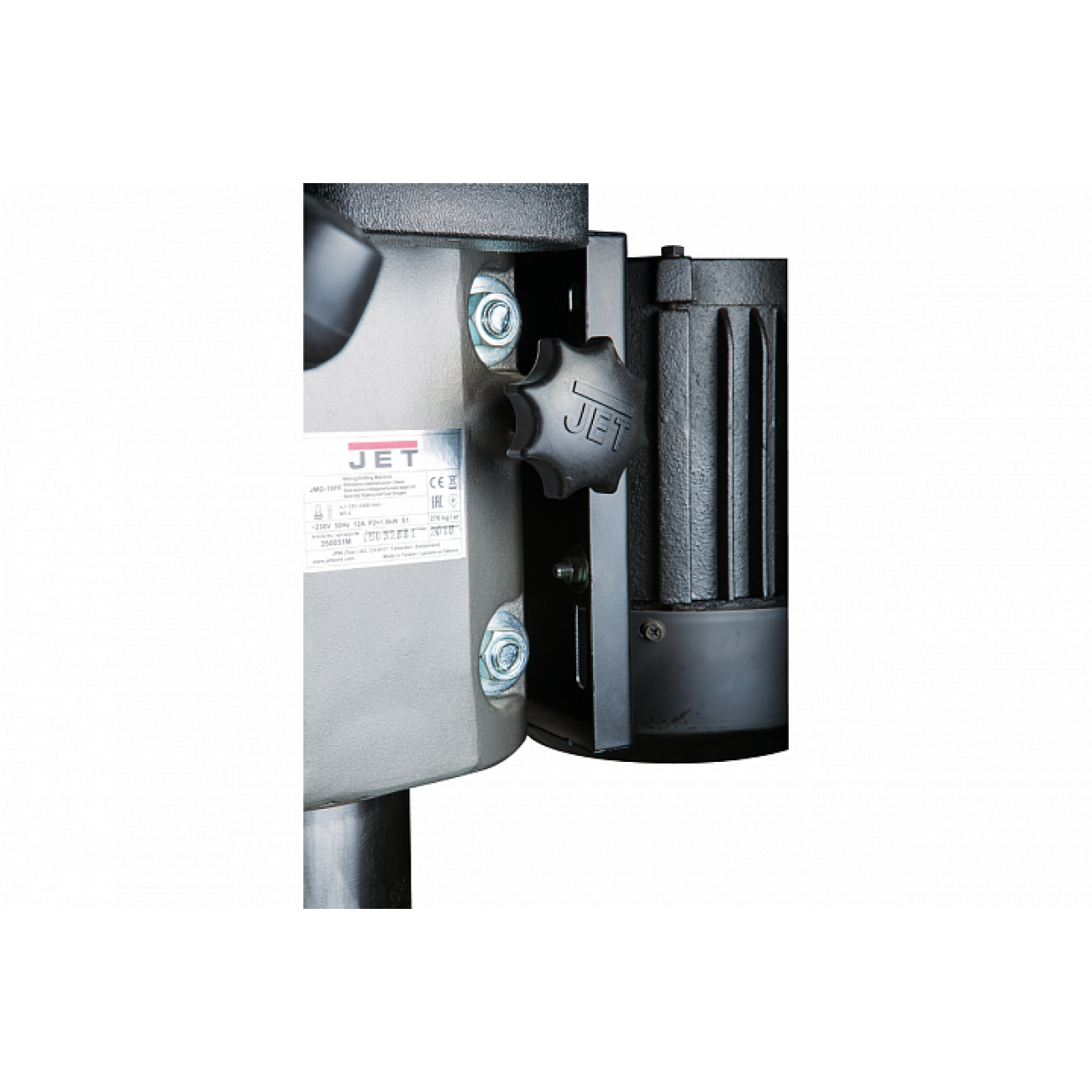

Верстат оснащений асинхронним електродвигуном потужністю 26 кВт. Двигун має реверсний хід. Обертання шпинделя забезпечується ремінним приводом з кінцевим вимикачем. Ремінна передача дозволяє регулювати частоту обертання шпинделя в 12 позиціях. Діапазон частоти обертання шпинделя становить 100-2160 об/хв. На моделі верстата JMD-18PF є можливість здійснювати свердління в режимі автоподачі шпинделя на швидкості 0,12-0,18-0,25 мм/об.

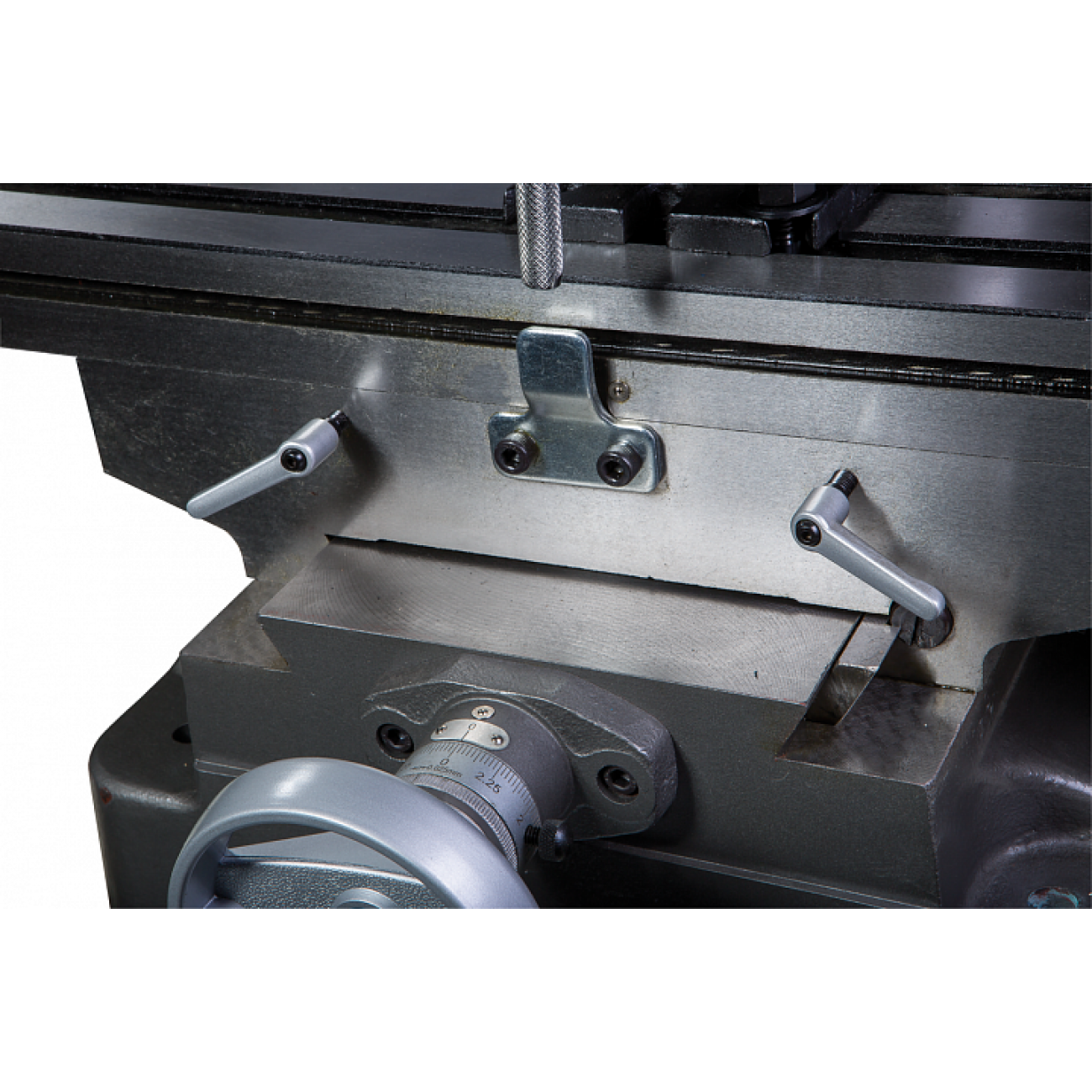

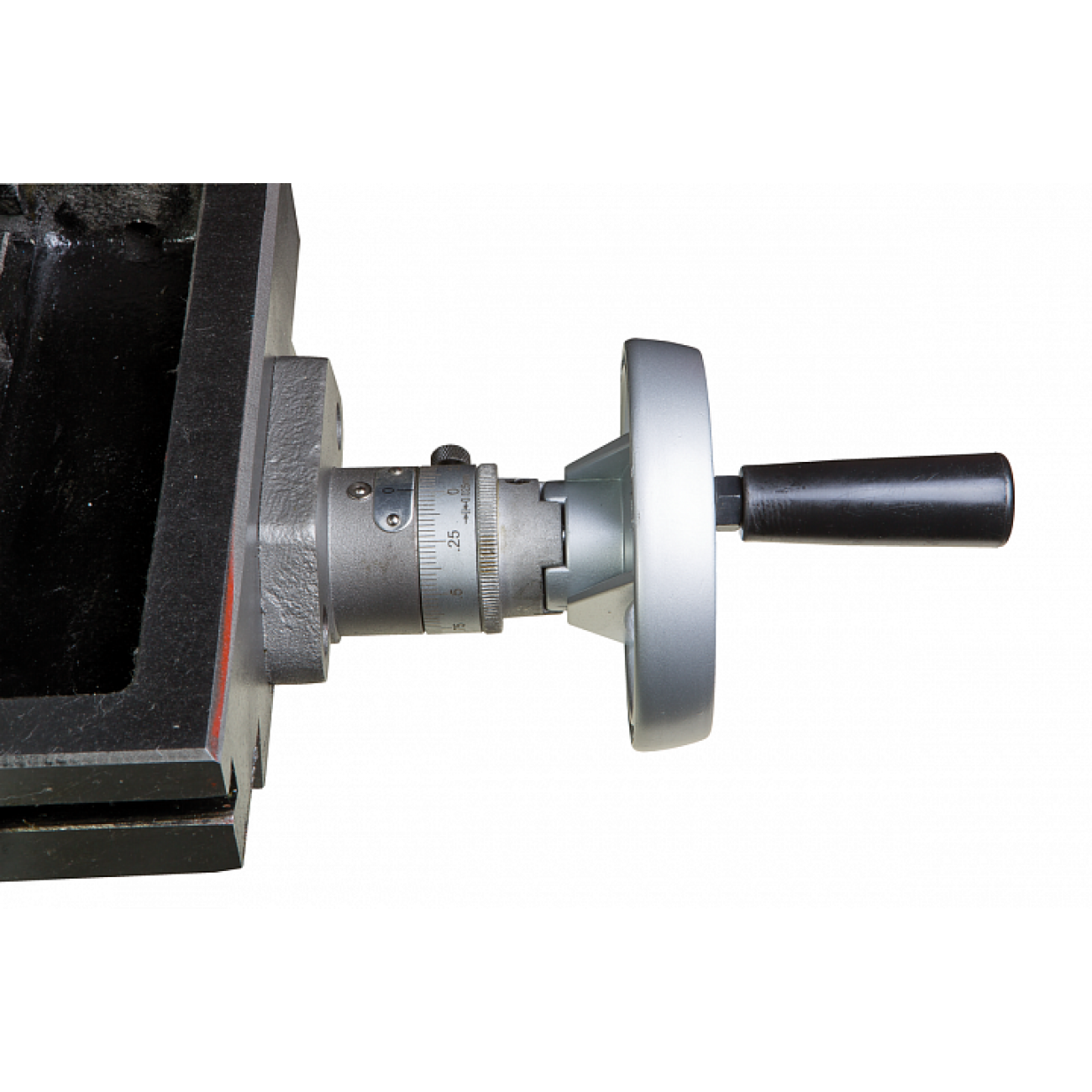

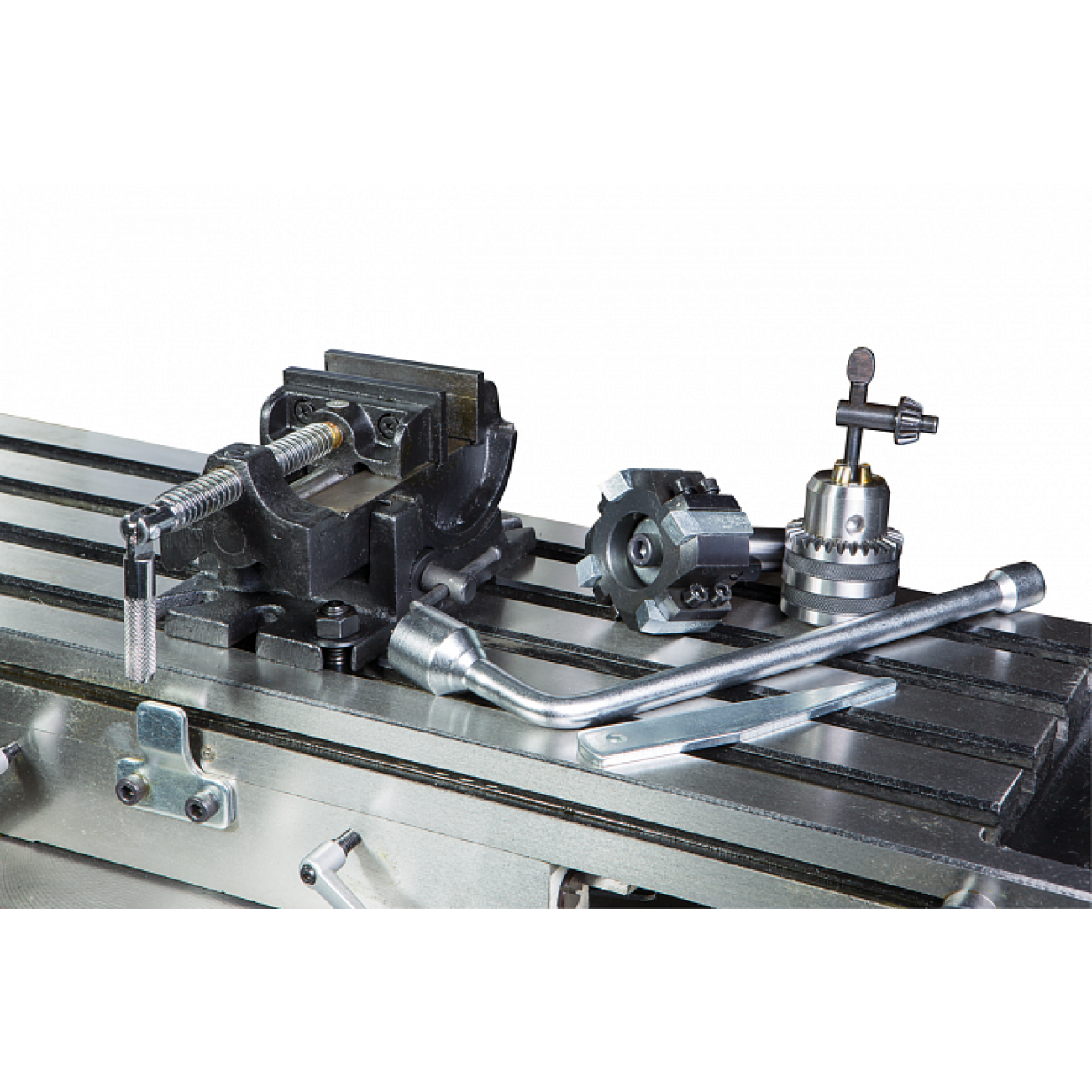

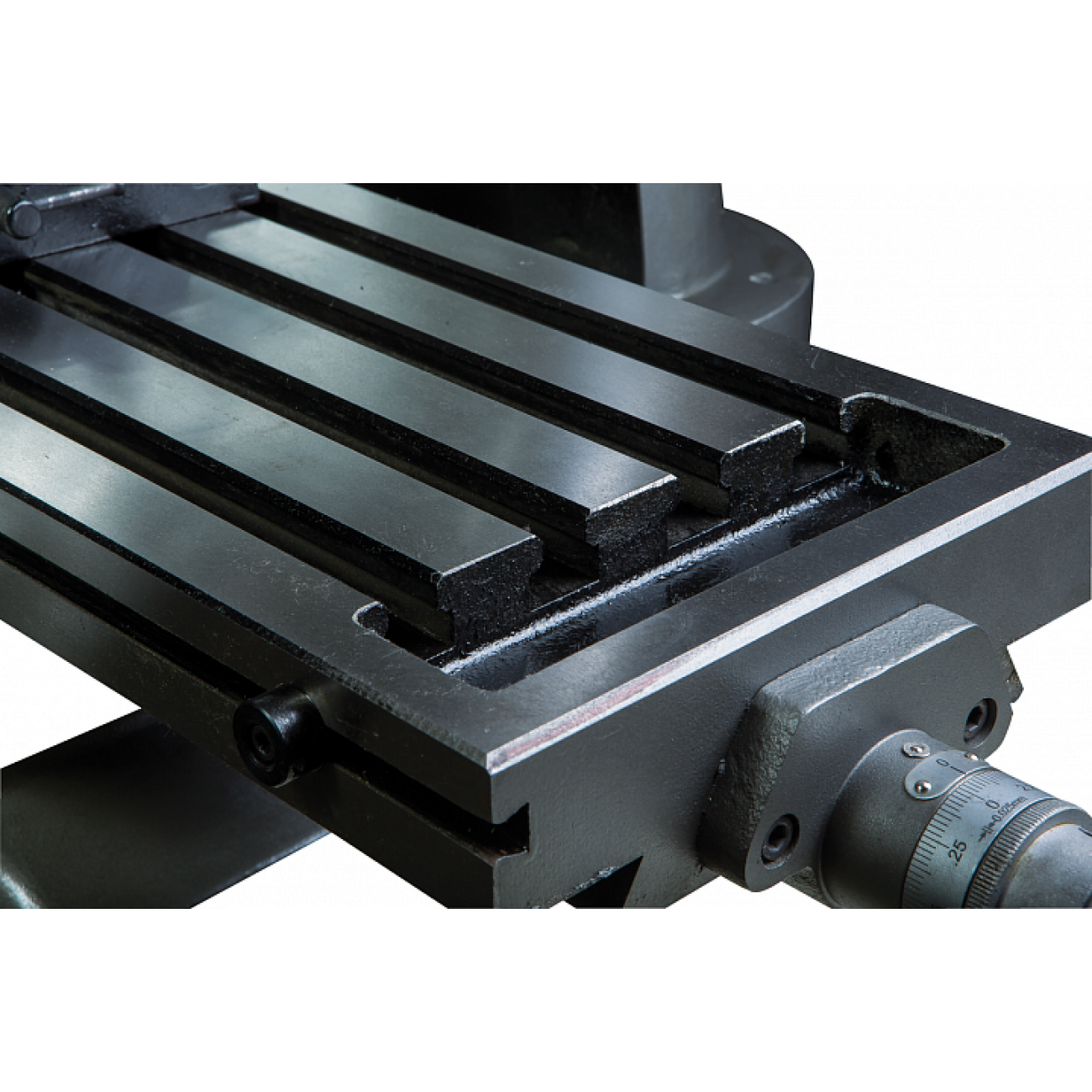

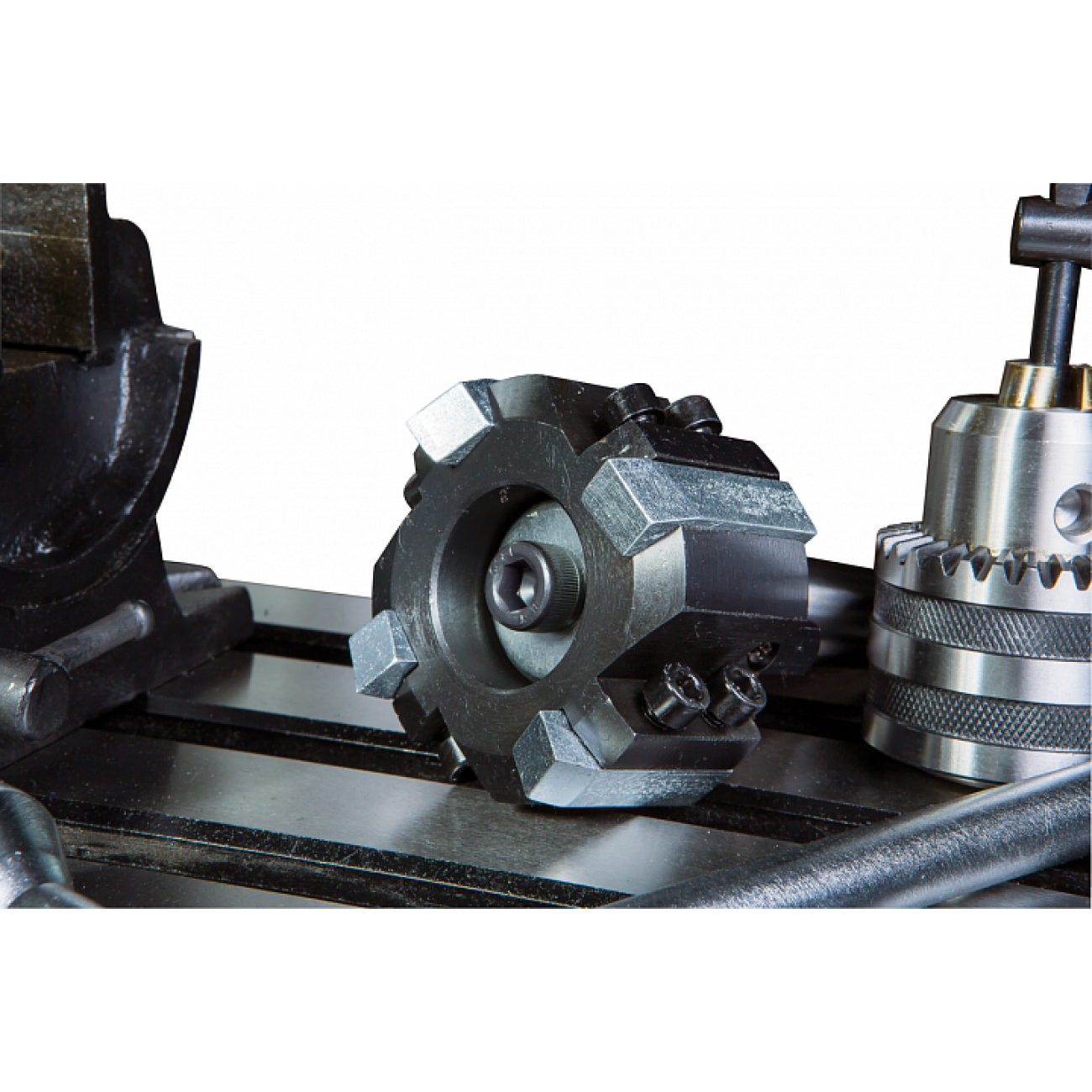

Верстат обладнаний прецизійним хрестовим столом, що має три Т-подібні пази. Ширина пазів становить 14 мм, дозволяючи встановлювати на верстат додаткові елементи оснастки кріплення. Верстат у оснащеному стані важить 290 кг. Устаткування комплектується свердлильним патроном, торцевою фрезою діаметром 75 мм та лампою освітлення.
