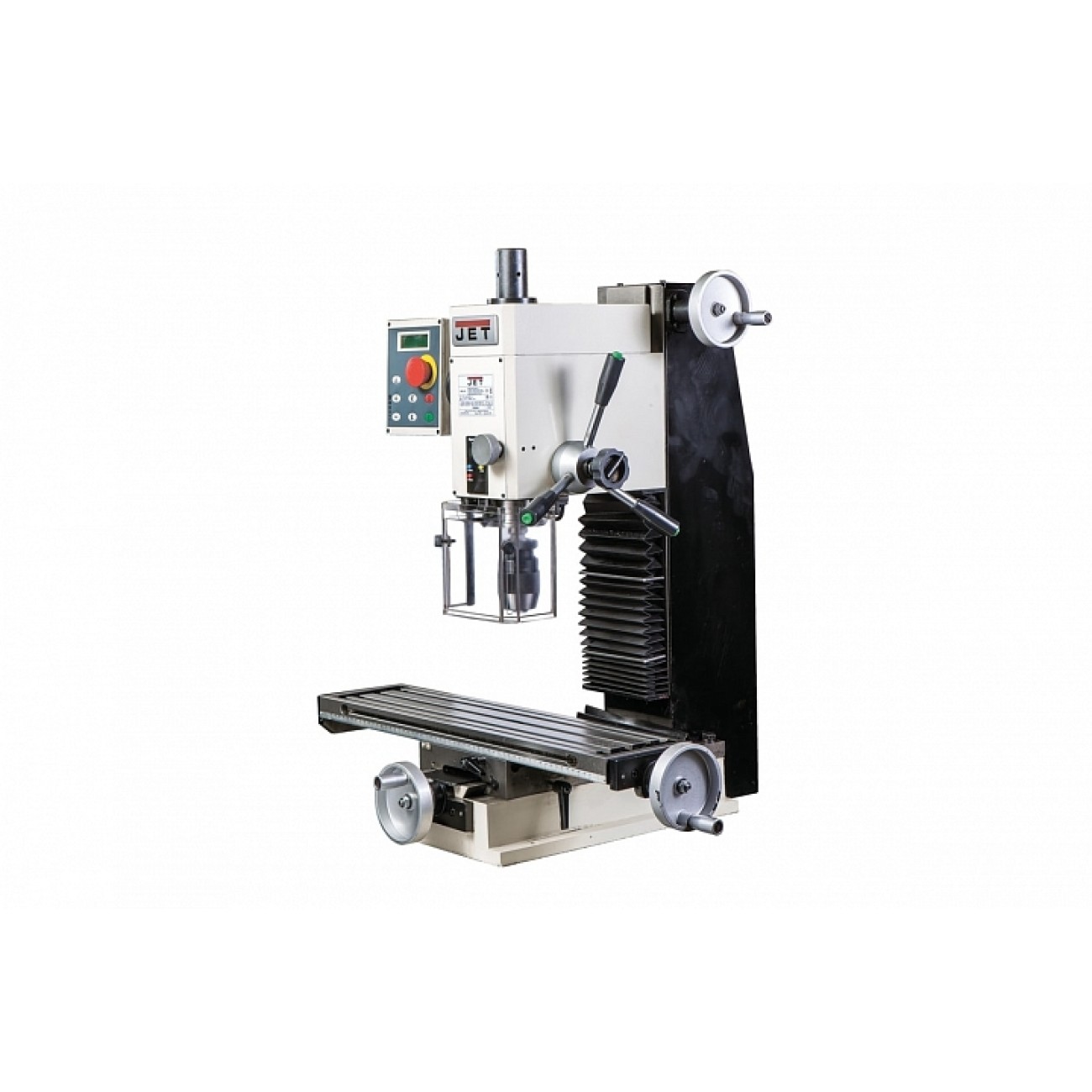

JET JMD-X2S Фрезерно-свердлильний верстат
На складі
123025.00грн 128852.50грн
КОМПЛЕКТАЦІЯ

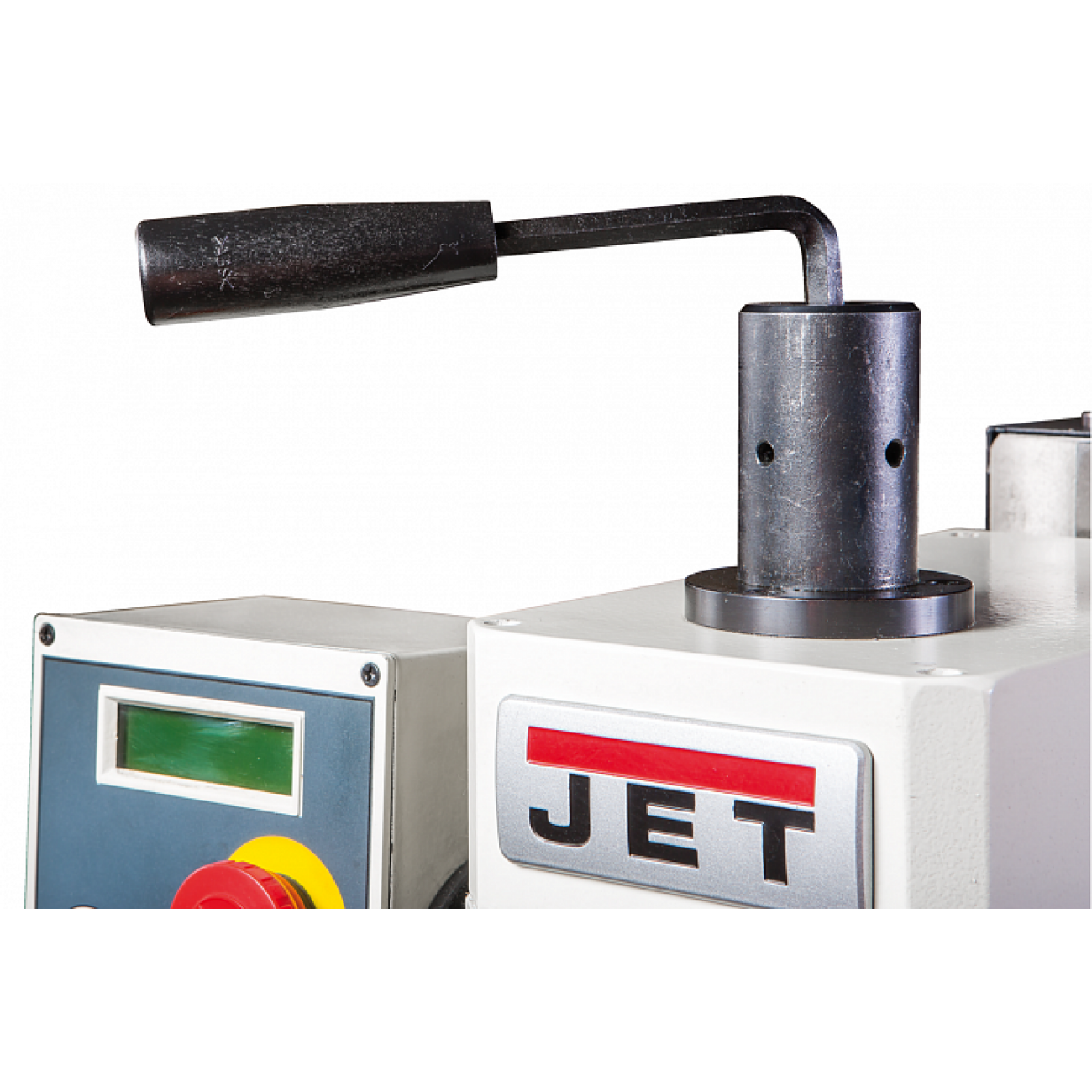

- Затискна тяга М12
- Свердлильний патрон B16 із оправкою. Затискач від 1 до 13 мм
- Захисний екран

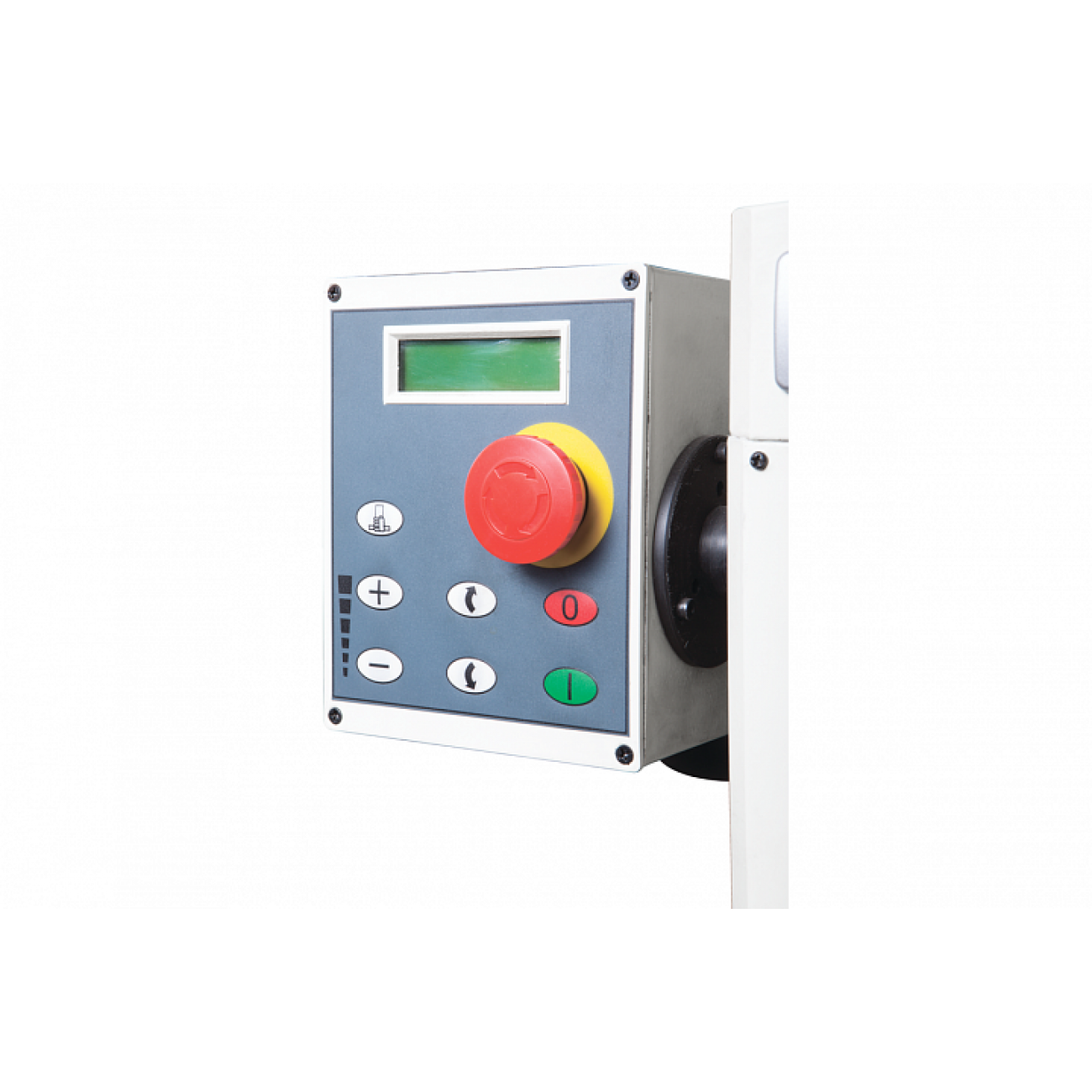

- Пульт керування з індикацією частоти обертання

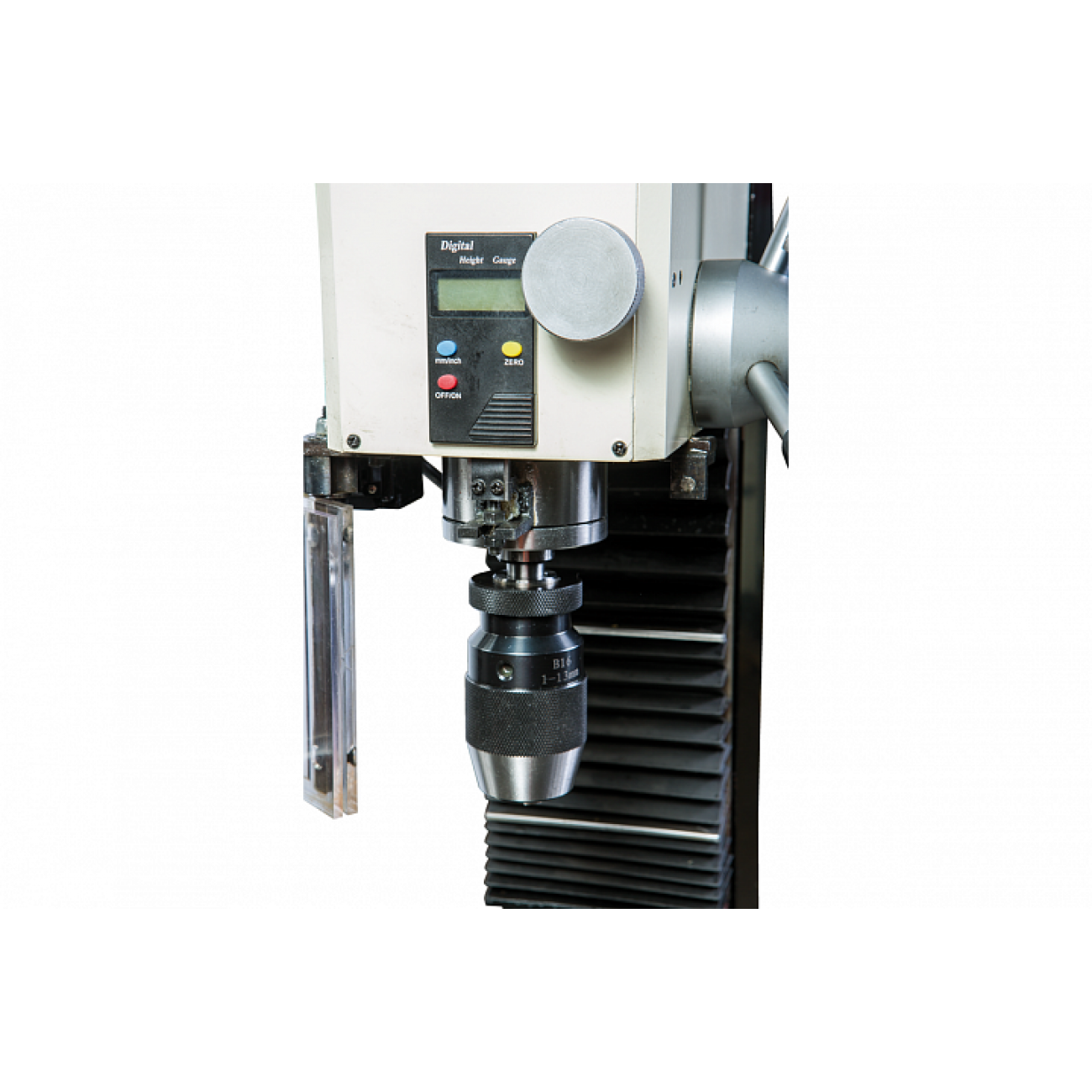

- Цифровий індикатор переміщення пінолі

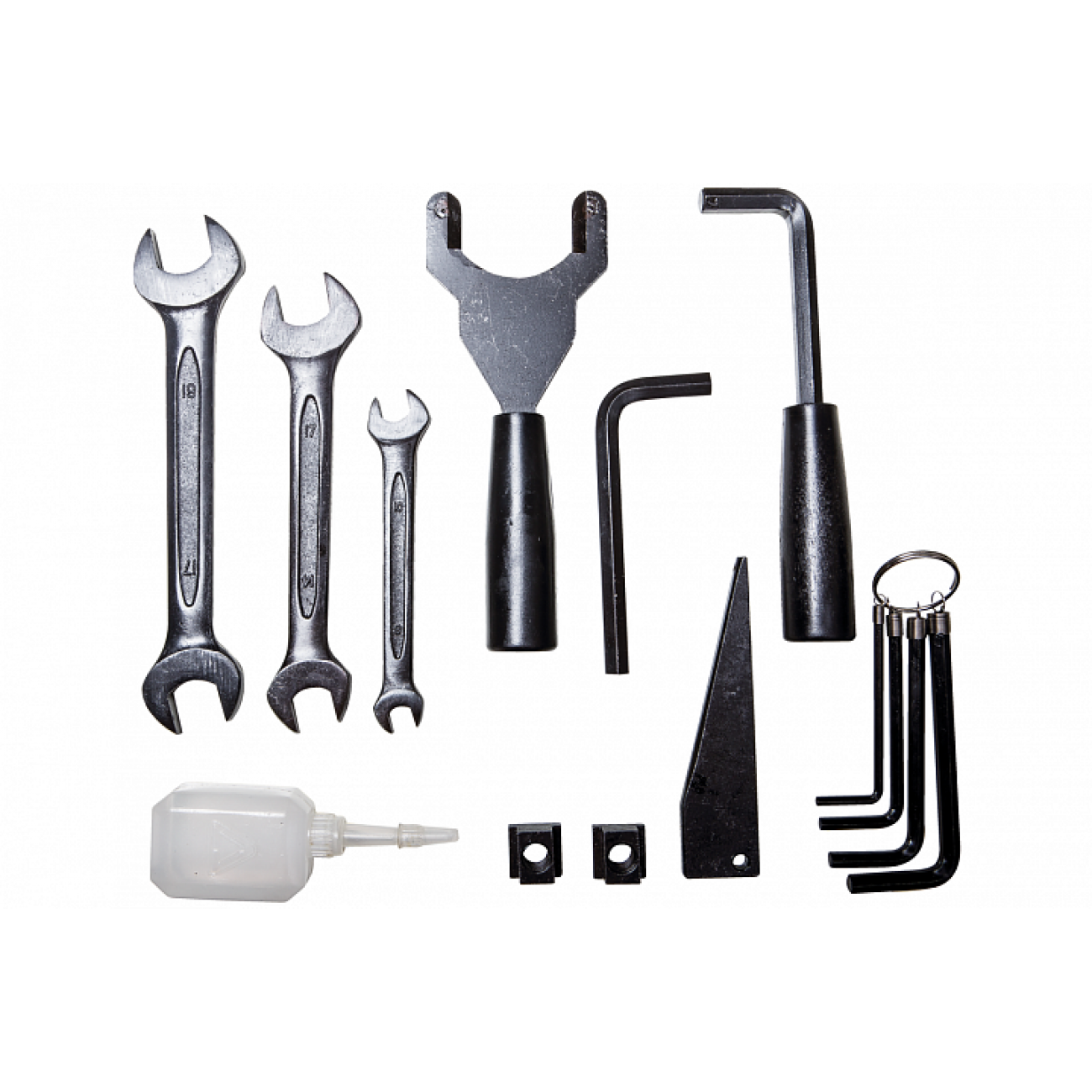

- Набір інструментів для обслуговування
- Інструкція
Опис
- Чавунний корпус
- Цифрова індикація вильоту пінолі
- Можливість нарізування різьблення
- Плавне регулювання обертання шпинделя

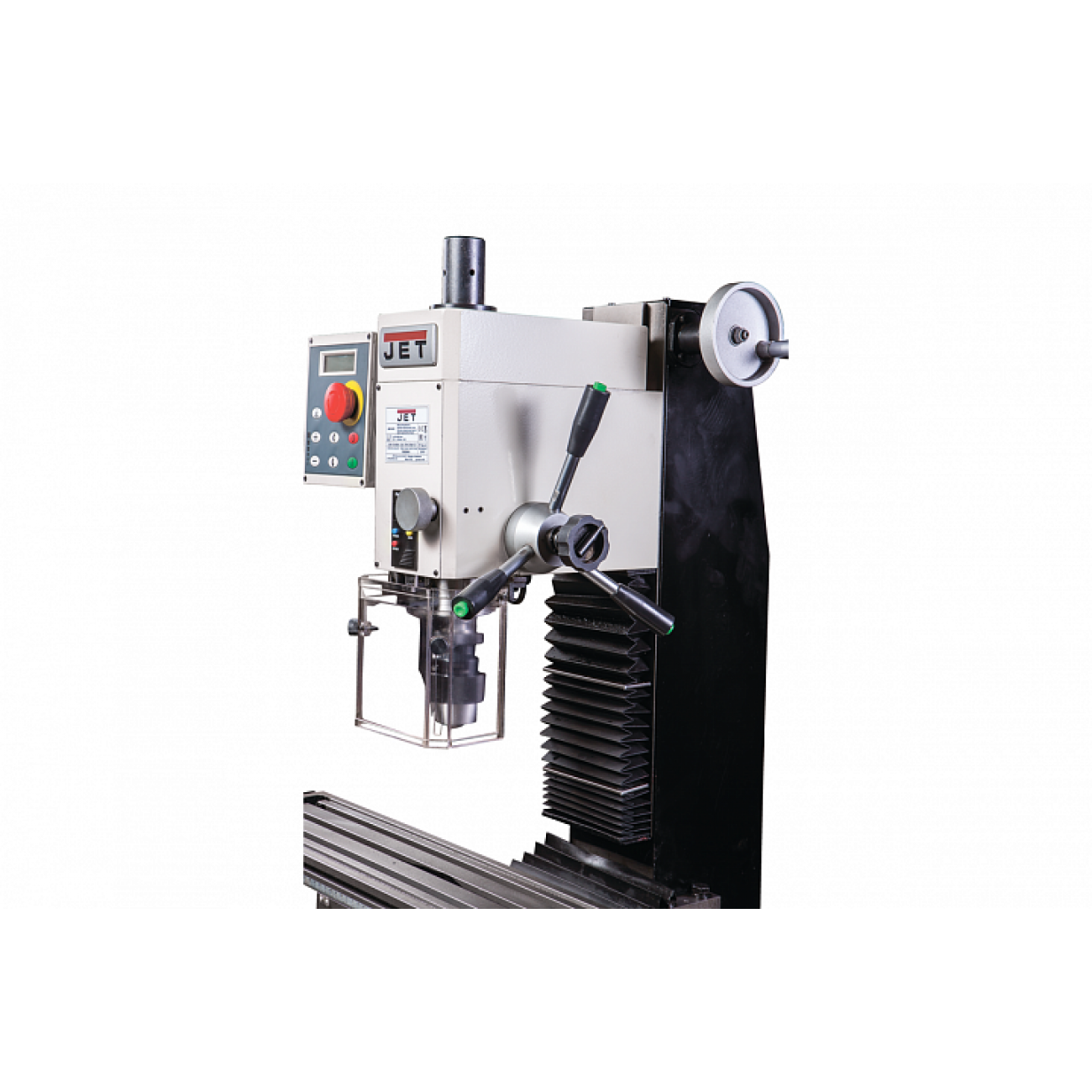

Фрезерно-свердлильний верстат JMD-X2S від компанії JET призначений для свердління заготовок з різних сортів сталі та сплавів, обробки за допомогою фрези зовнішніх та внутрішніх поверхонь деталей будь-якої складності, а також нарізування різьблення. Верстат орієнтований на невеликі підприємства, що випускають штучну або дрібносерійну продукцію широкого асортименту. Також він буде цікавий тим замовникам, кому не потрібне потокове виробництво: ремонтним майстерням, конструкторським бюро, автомобільним сервісам, приватним майстрам та іншим замовникам.

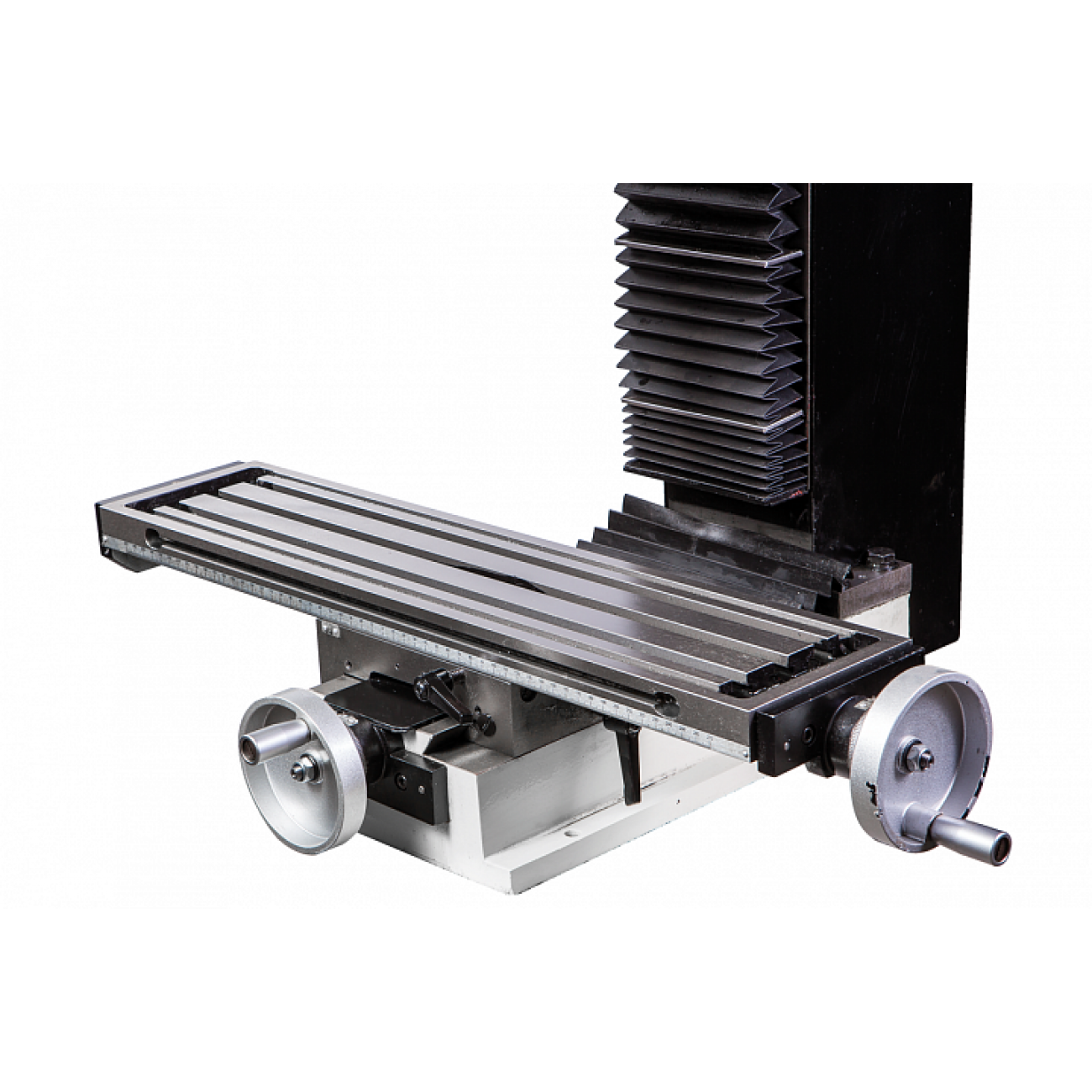

Максимальний діаметр свердління, з яким впорається JET JMD-X2S – 20 мм (М12), максимальний діаметр торцевої фрези – 50 мм, кінцевий – 16мм. Відстань шпиндель-стійка у даної моделі становить 190 мм, шпиндель-стіл 75-340 мм. Розміри столу відповідають класу обладнання: 595 х 140 мм, хід столу – 394х185 мм. Стіл має хрестоподібні напрямні типу "ластівчин хвіст", у міру зносу передбачена можливість підтягування клина. JMD-X2S практично повністю виконаний з чавуну, що дозволяє ефективно гасити вібрації за різних режимів роботи. Гідність JMD-X2S – можливість нарізування різьблення. Для цього на ручці управління вильотом пінолі передбачена кнопка, що запускає реверс.
Реверс гарантує якість різьби, що нарізається, і зводить до мінімуму ймовірність зламати мічик. Крім того, передбачена можливість мікроподачі вильоту пінолі, це забезпечує особливо точне фрезерування або свердління на задану глибину. Верстат поставляється в гарній комплектації, до неї входять затискна тяга М10, патрон свердлильний B16 з оправкою, затискач від 1 до 13 мм, захисний екран, пульт управління з індикацією частоти обертання, цифровий індикатор переміщення пінолі і набір інструменту для обслуговування.
Інші моделі верстатів представлені в розділах « Настільні свердлильно-фрезерні верстати » та « Свердлильно-фрезерні верстати по металу ».
Робочі параметри | |
Максимальный диаметр концевой фрезы, мм | 16 |
Частота вращения вертикального шпинделя, об/мин | 40 - 2000 |
Конус вертикального шпинделя | МК-3 |
Максимальный диаметр нарезаемой резьбы, мм | М12 |
Мощность вертикального двигателя, кВт | 0,75 |
Напряжение, В | 230 |
Длина, мм | 725 |
Размер стола по оси X и Y, мм | 595 x 140 |
Расстояние от вертикального шпинделя до стола, мм | 75 - 340 |
Ширина, мм | 620 |
Ширина Т-образного паза стола, мм | 12 |
Расстояние от вертикального шпинделя до стойки, мм | 190 |
Высота, мм | 880 |
Шомпол | М12 |
Масса, кг | 110 |
Диаметр пиноли, мм | 60 |
Сверлильный патрон | 1-13 |
Длина в упаковке, см | 75 |
Расстояние между пазами стола, мм | 35 |
Ширина в упаковке, см | 70 |
Ход стола по оси X и Y, мм | 394 x 185 |
Ход головы по оси Z, мм | 290 |
Высота в упаковке, см | 90 |
Ход пиноли шпинделя, мм | 70 |
Количество Т-образных пазов стола, шт | 3 |
Масса в упаковке, кг | 125 |
Тип двигателя | Бесколлекторный |
Максимальный диаметр сверления чугун, мм | 22 |
Максимальный диаметр сверления сталь, мм | 20 |
Максимальный диаметр торцевой фрезы, мм | 50 |
Количество скоростей вертикального шпинделя, шт | плавно |
