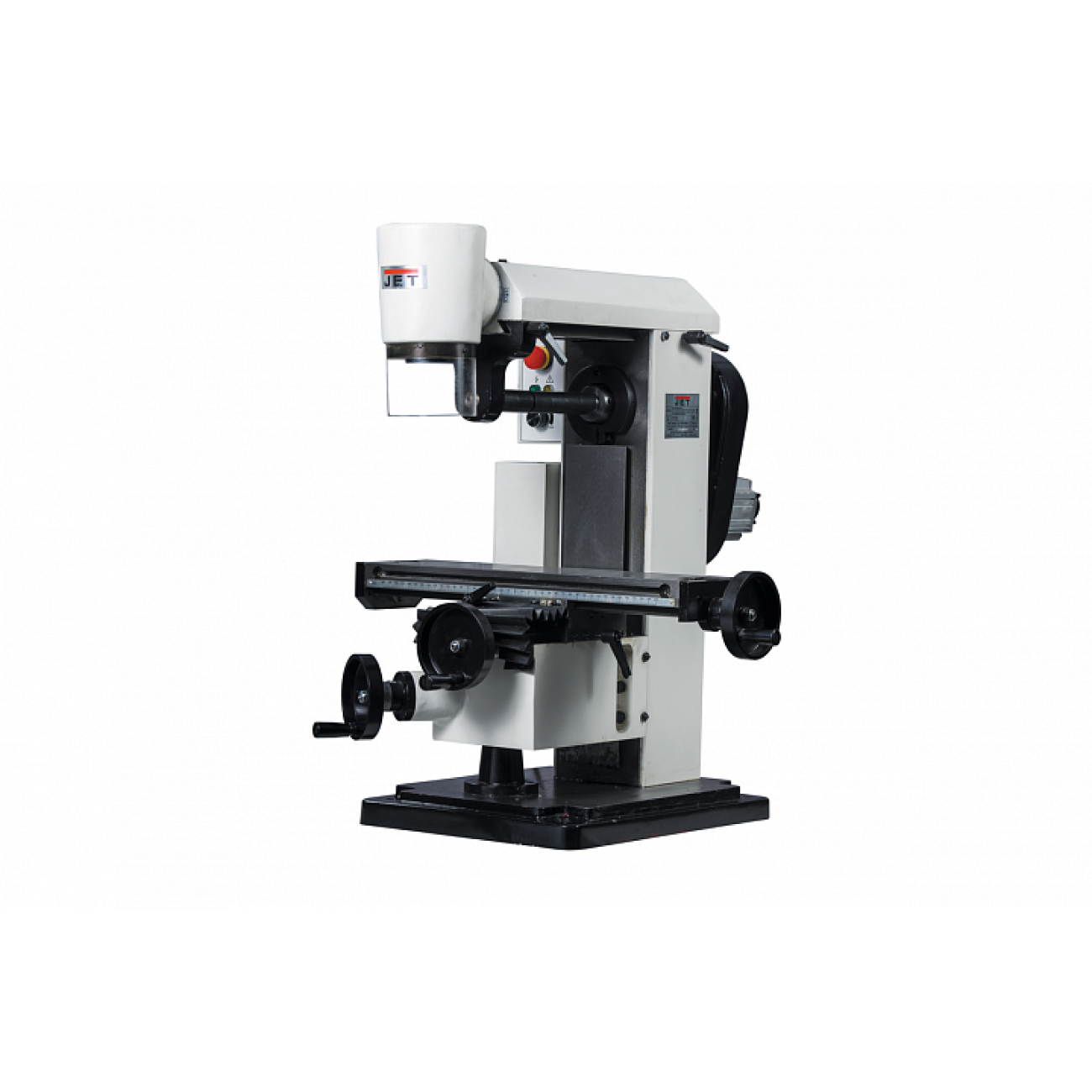

JET JUM-X2 Настільний універсально-фрезерний верстат
На складі
93000.00грн 95517.00грн
Опис
Особливості:
- тип верстата – універсальний фрезерний верстат;
- можливість перевстановлення шпинделя в горизонтальне положення;
- корпус верстата виготовлений із сірого чавуну;
- рух робочого столу по осях X, Y та Z;

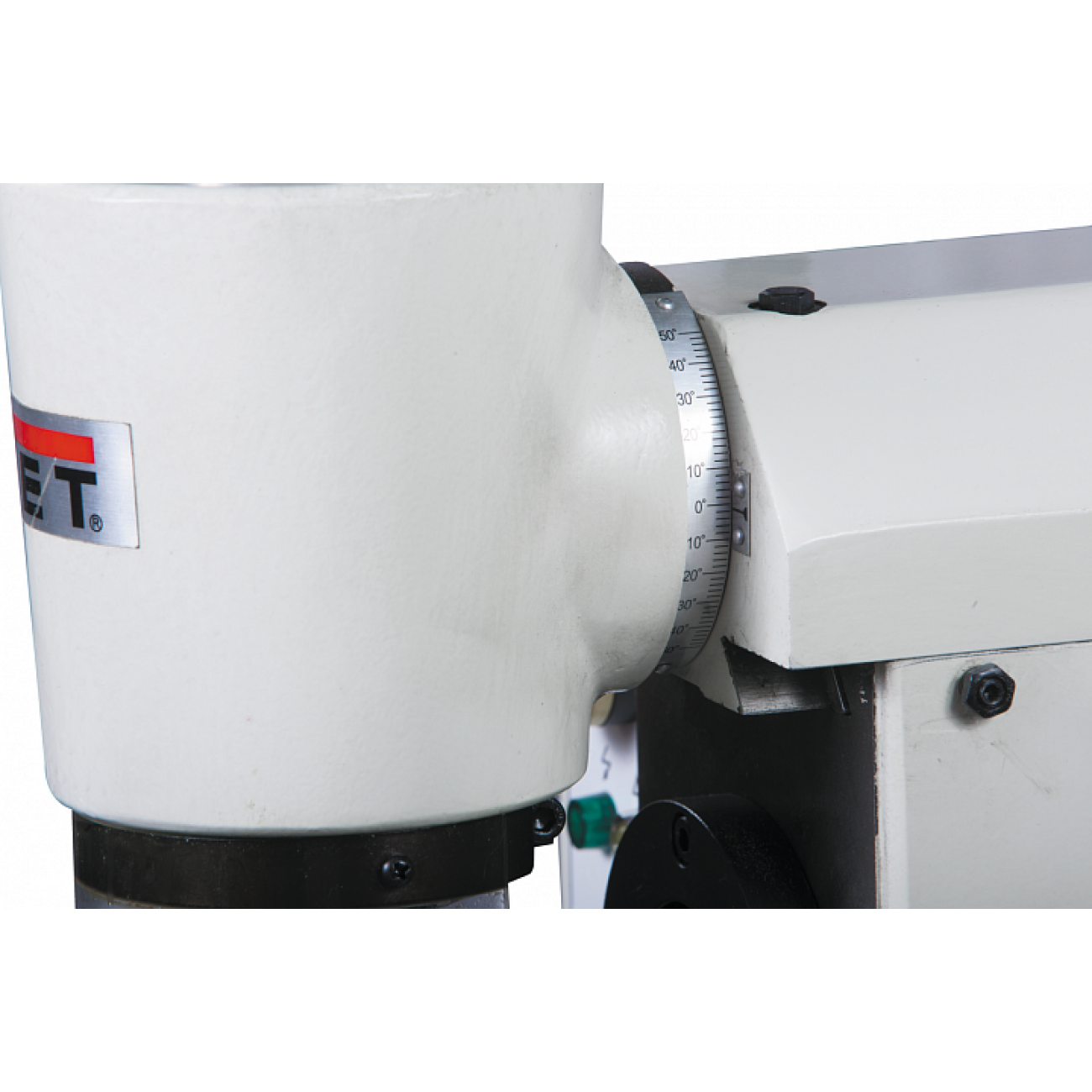

- можливість повороту голови вліво та вправо на 45 0;
- плавне регулювання частоти обертання;
- фрезерна головка без ходу пінолі.
- Електронний захист двигуна

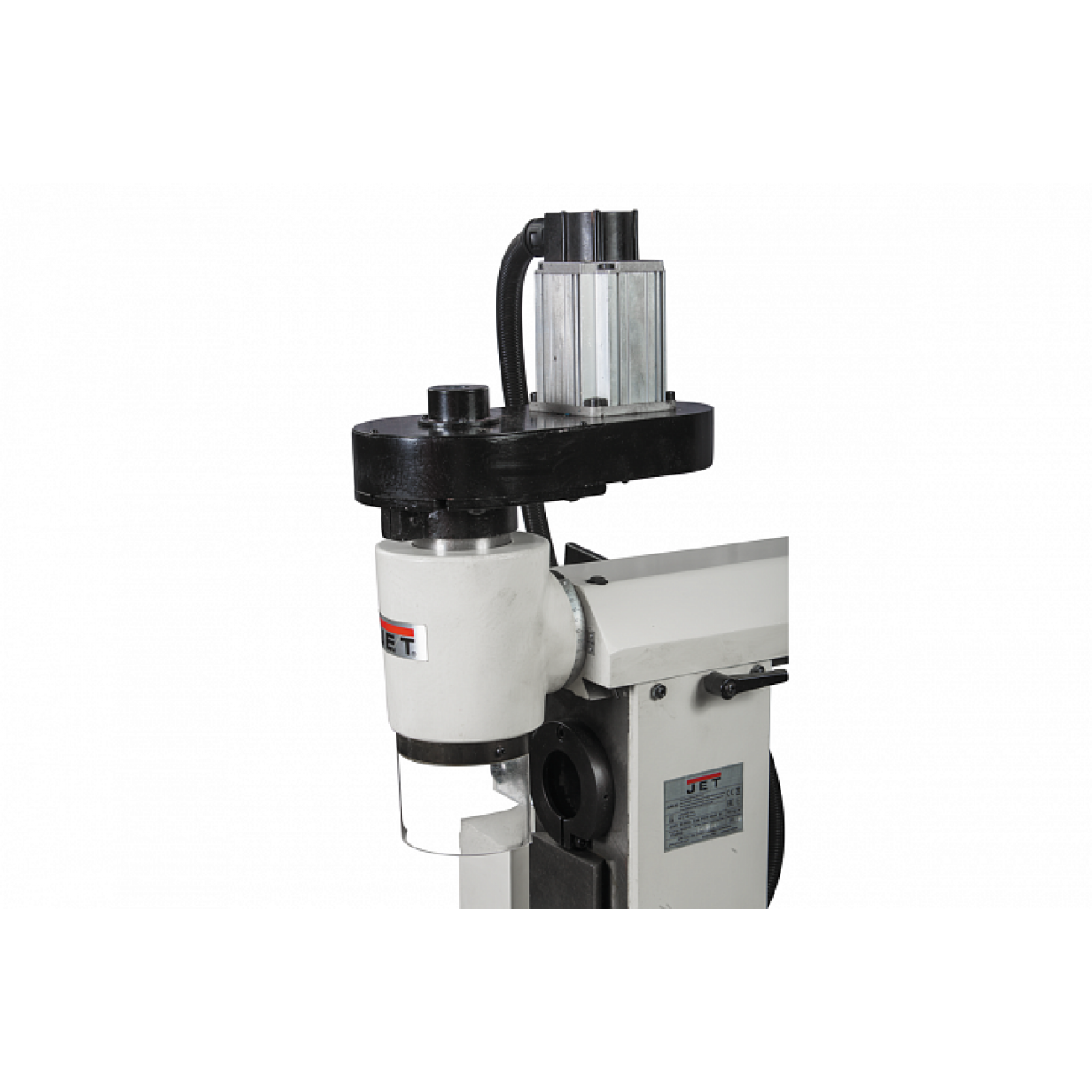

- Потужний безколекторний двигун з плавним регулюванням частоти обертання
- Інструмент для обслуговування
- Інструкція з експлуатації
Верстат JUM-X2 є модель універсального фрезерного верстата, призначеного для виконання широкого спектру технологічних операцій. Верстат виготовляється компанією JET у настільному варіанті, має живлення від електромережі напругою 230 В. Модель може використовуватись у домашній обстановці, на виробництві. Технічні можливості обладнання дозволяють виконувати свердлильні та фрезерні роботи у вертикальному та горизонтальному положенні. Верстат оснащений механізмом переустановки фрезерної головки горизонтальне положення для виконання складних технологічних операцій без переустановки заготовки. Для зручності обробки заготовок складної конфігурації модель JUM-X2 має функцію подачі робочого столу відразу по трьох осях. Голова може здійснювати поворот вліво та вправо в діапазоні 0-45 0.
Верстат має універсальну конструкцію, володіючи міцною та стійкою основою. Настільне виконання дозволяє використовувати верстат із максимальною ефективністю. Модель розрахована працювати зі шпинделем під конус МК-3. Максимально допустимий діаметр різальних інструментів при свердлінні становить 16 мм. Допустимий діаметр торцевої фрези для роботи на верстаті – 63 мм. Хід пінолі у цій моделі відсутній. Виліт шпинделя становить 265 мм. Верстат комплектується свердлильним патроном, оправленням під горизонтальний шпиндель.
Обладнання має потужний електродвигун 0,75 кВт, що забезпечує обертання шпинделя у необхідному швидкісному режимі. Верстат JUM-X2 оснащений системою плавного регулювання частоти обертання шпинделя. Діапазон частоти обертання шпинделя 0-2500 об/хв залежно від технологічності режиму різання. Вмикання та вимикання верстатом, зміна частоти обертання шпинделя здійснюються з пульта управління, розташованого на лівій стороні стійки.

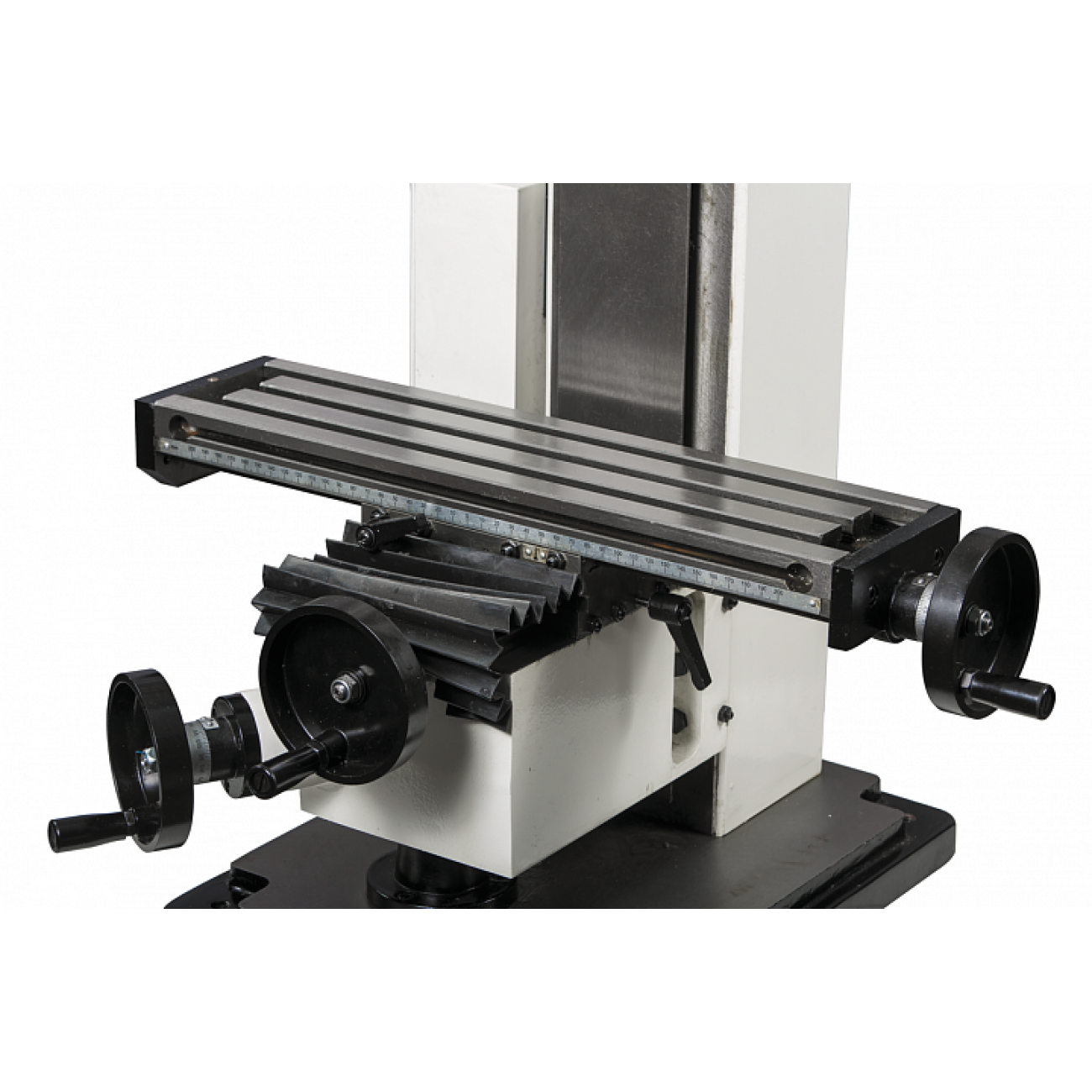

Робочий стіл оснащений Т-подібними пазами у кількості 3 шт. Ширина пазів становить 12 мм, дозволяючи встановлювати додаткове оснащення, механічні лещата для кріплення заготовок. Робоча зона закрита захисним екраном. Вага верстата складає 95 кг.
Інші моделі верстатів представлені в розділах «Настільні свердлильно-фрезерні верстати» і «Свердлильно-фрезерні верстати по металу».
| Робочі параметри | |
| Максимальный диаметр концевой фрезы, мм | 30 |
| Частота вращения вертикального шпинделя, об/мин | 0 - 2500 |
| Конус вертикального шпинделя | МК-3 |
| Диапазон поворота вертикальной головы (вправо/влево) | ±45° |
| Мощность вертикального двигателя, кВт | 0,5 |
| Напряжение, В | 230 |
| Длина, мм | 594 |
| Размер стола по оси X и Y, мм | 460 x 120 |
| Расстояние от вертикального шпинделя до стола, мм | 230 |
| Мощность горизонтального двигателя, кВт | 0,5 |
| Ширина, мм | 740 |
| Ширина Т-образного паза стола, мм | 12 |
| Расстояние от вертикального шпинделя до стойки, мм | 265 |
| Высота, мм | 696 |
| Частота вращения горизонтального шпинделя, об/мин | 0 - 2500 |
| Шомпол | М12 |
| Масса, кг | 95 |
| Количество скоростей горизонтального шпинделя, шт | плавно |
| Сверлильный патрон | 1-13 |
| Конус горизонтального шпинделя | МК-3 |
| Ход стола по оси X и Y, мм | 300 x 120 |
| Расстояние от горизонтального шпинделя до стола, мм | 230 |
| Ход стола по оси Z, мм | 205 |
| Количество Т-образных пазов стола, шт | 3 |
| Диаметр вала под дисковую фрезу | 16 |
| Масса в упаковке, кг | 122 |
| Макс. диаметр дисковой фрезы | 63 мм |
| Тип двигателя | Бесколлекторный |
| Наклон вертикального положения | 45° влево/вправо |
| Горизонтальный шпиндель-стол | 230 мм |
| Перемещение стола по оси X/Y/Z | 300 x 120 х 205 мм |
| Максимальный диаметр сверления чугун, мм | 15 |
| Т-образный паз | 12 мм |
| Максимальный диаметр сверления сталь, мм | 13 |
| Максимальный диаметр торцевой фрезы, мм | 30 |
| Количество скоростей вертикального шпинделя, шт | плавно |
