Powermatic PM701-M Довжина-пазувальний верстат

Опис

• Рейковий механізм подачі з газовим упором
• Механізм швидкого регулювання висоти важеля подачі різця
• Регульований упор глибини фрезерування
• Поздовжній упор заготовки з ексцентриковою фіксацією та рейковим механізмом переміщення
• Роликові притиски заготовки до поздовжнього упору
• Двопозиційний вертикальний притиск заготовки
• Робочий стіл із чавунного лиття

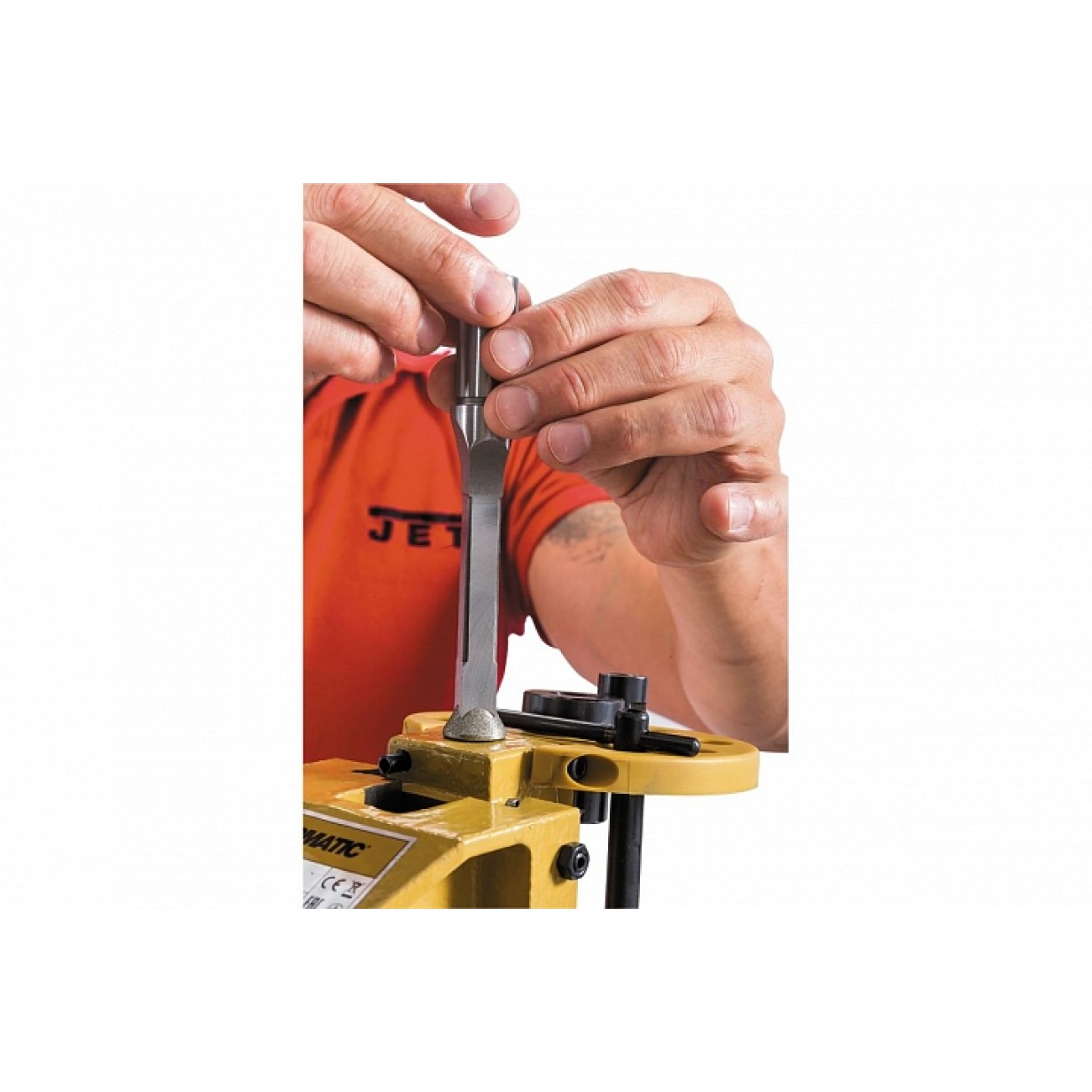

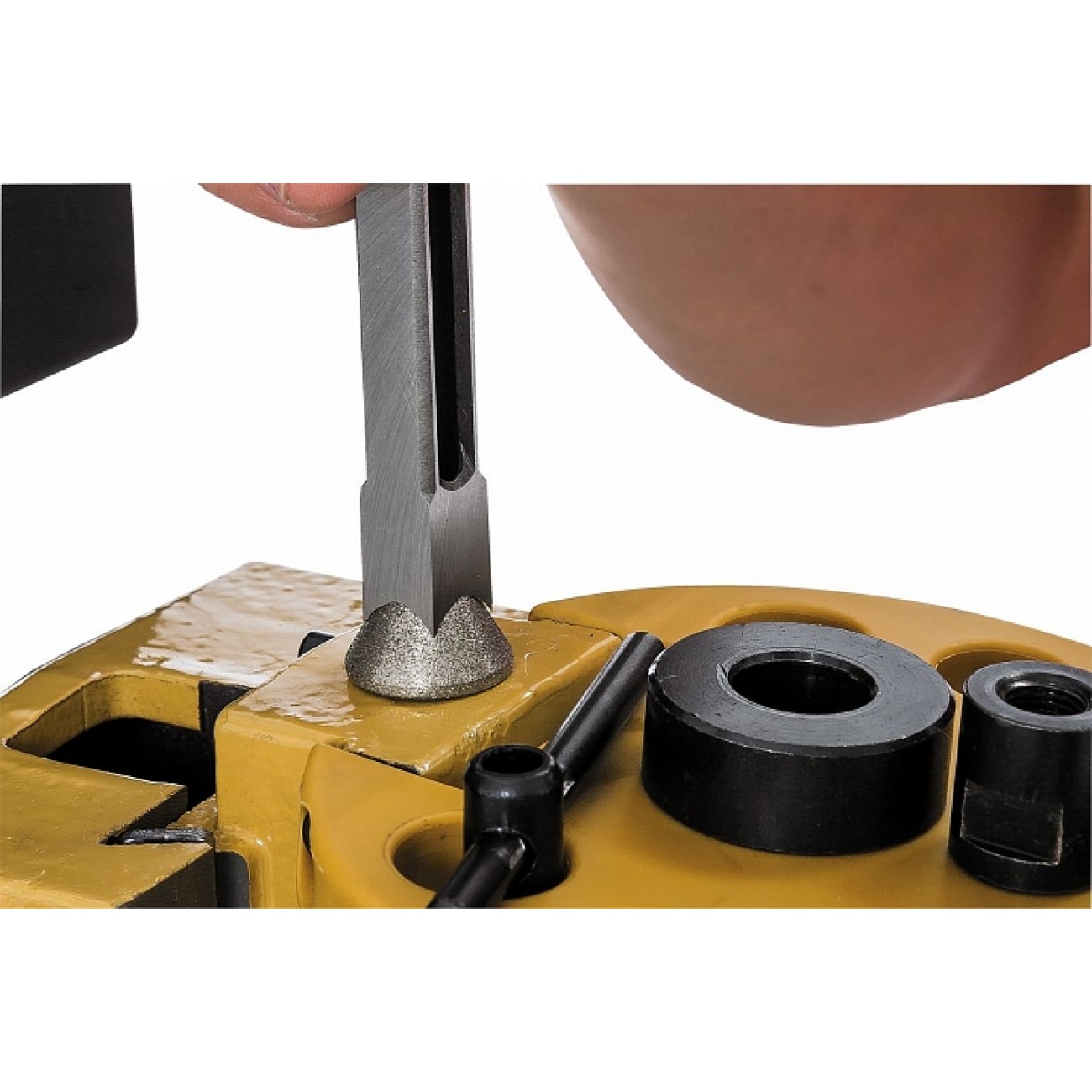

• Алмазний інструмент для заточування довбальних різців
• Можливість повороту колони на 180 º для роботи з високими заготовками над підлогою

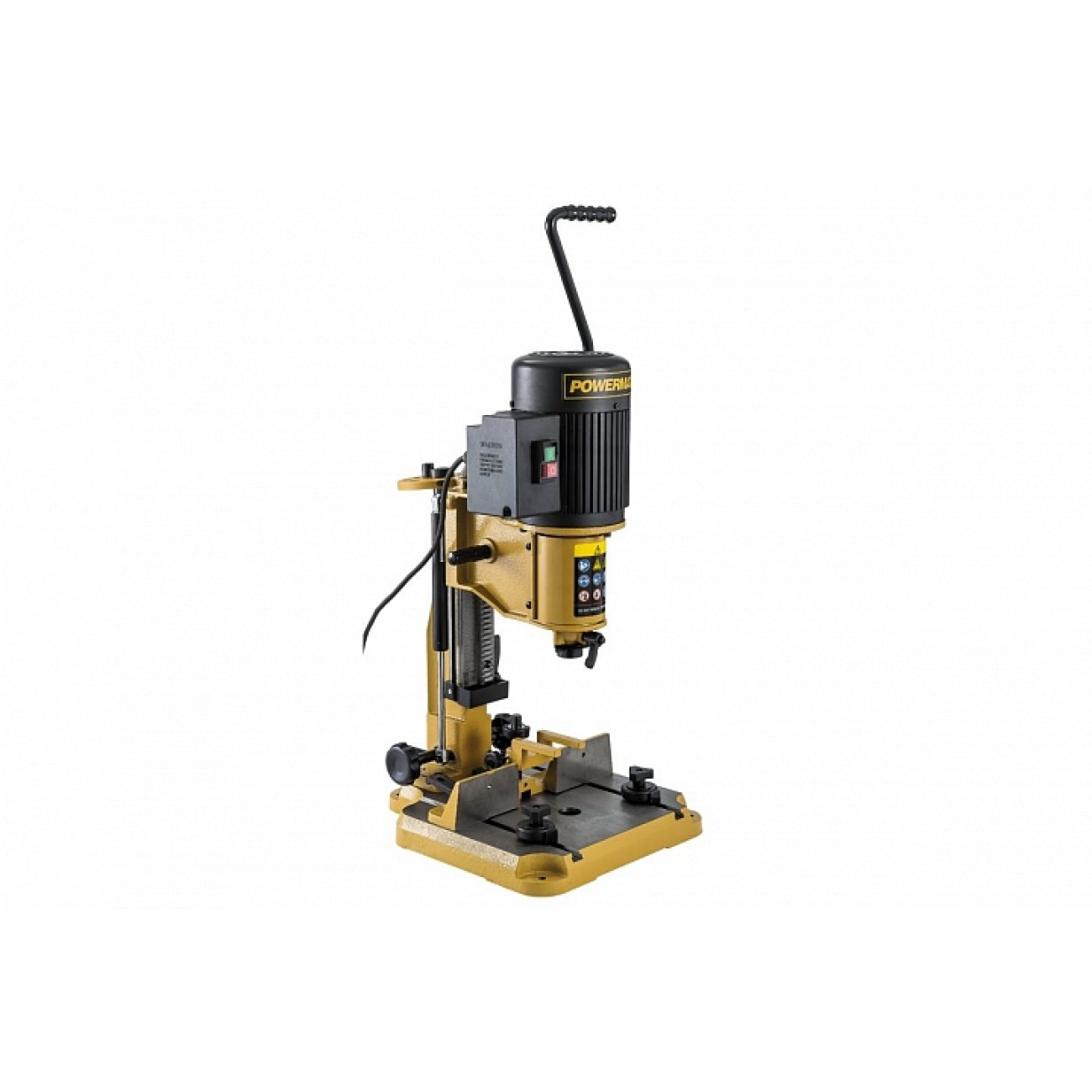

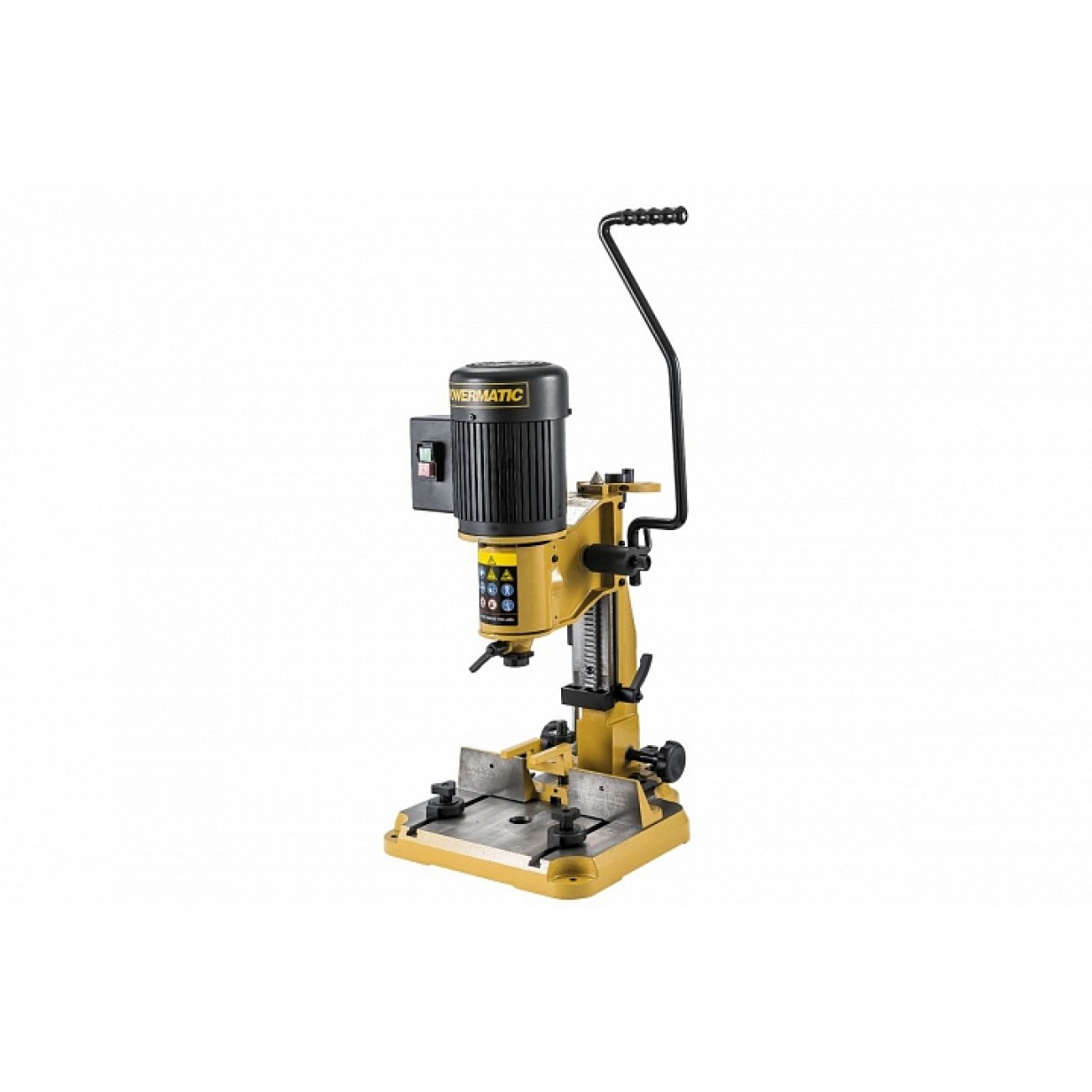

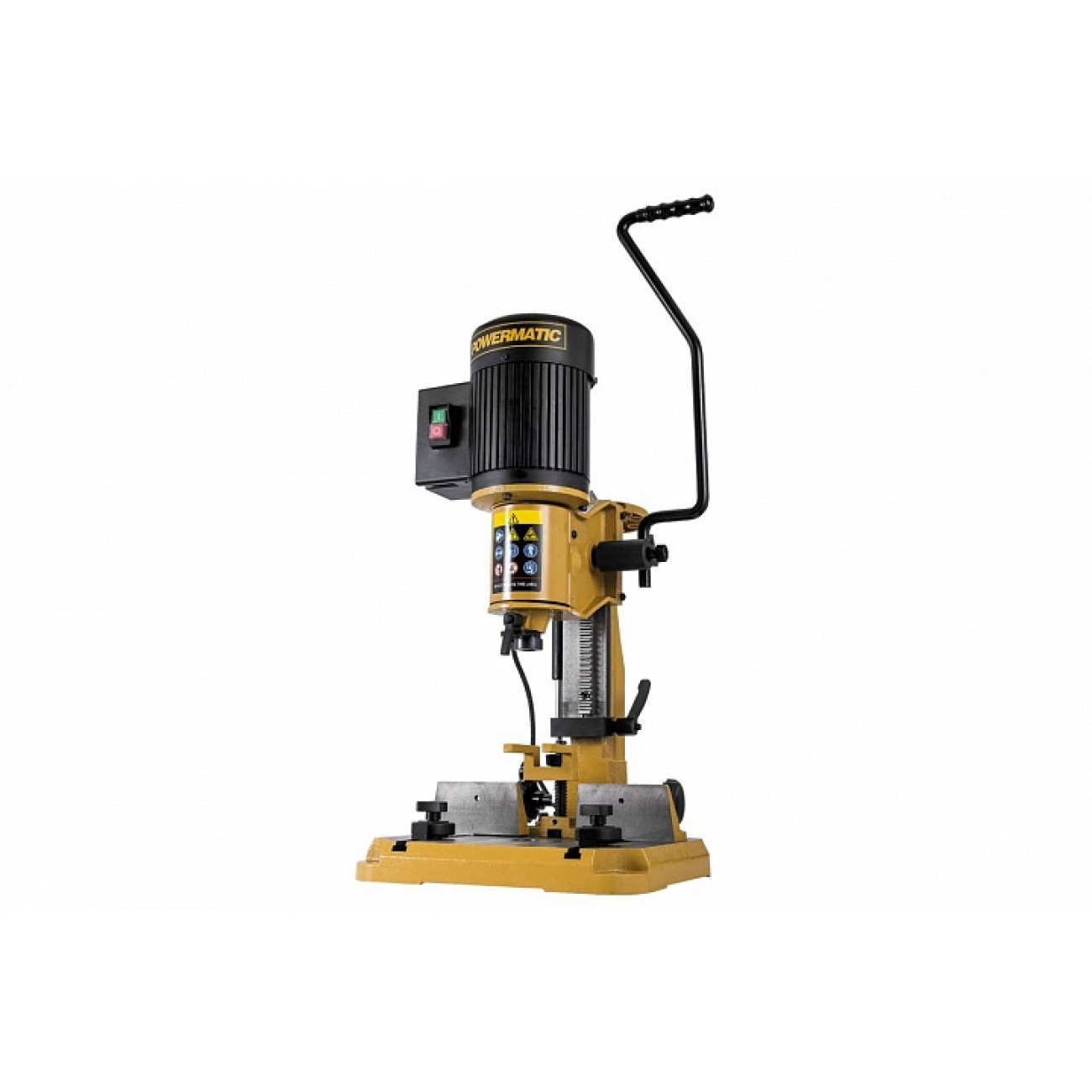

PM701-M – компактний свердлильно-пазувальний верстат професійного класу, призначений для виконання з'єднань під прямим кутом до поверхні заготовки. Як представник марки Powermatic ця модель відрізняється багатим оснащенням, добротним опрацюванням деталей та високою якістю виготовлення.

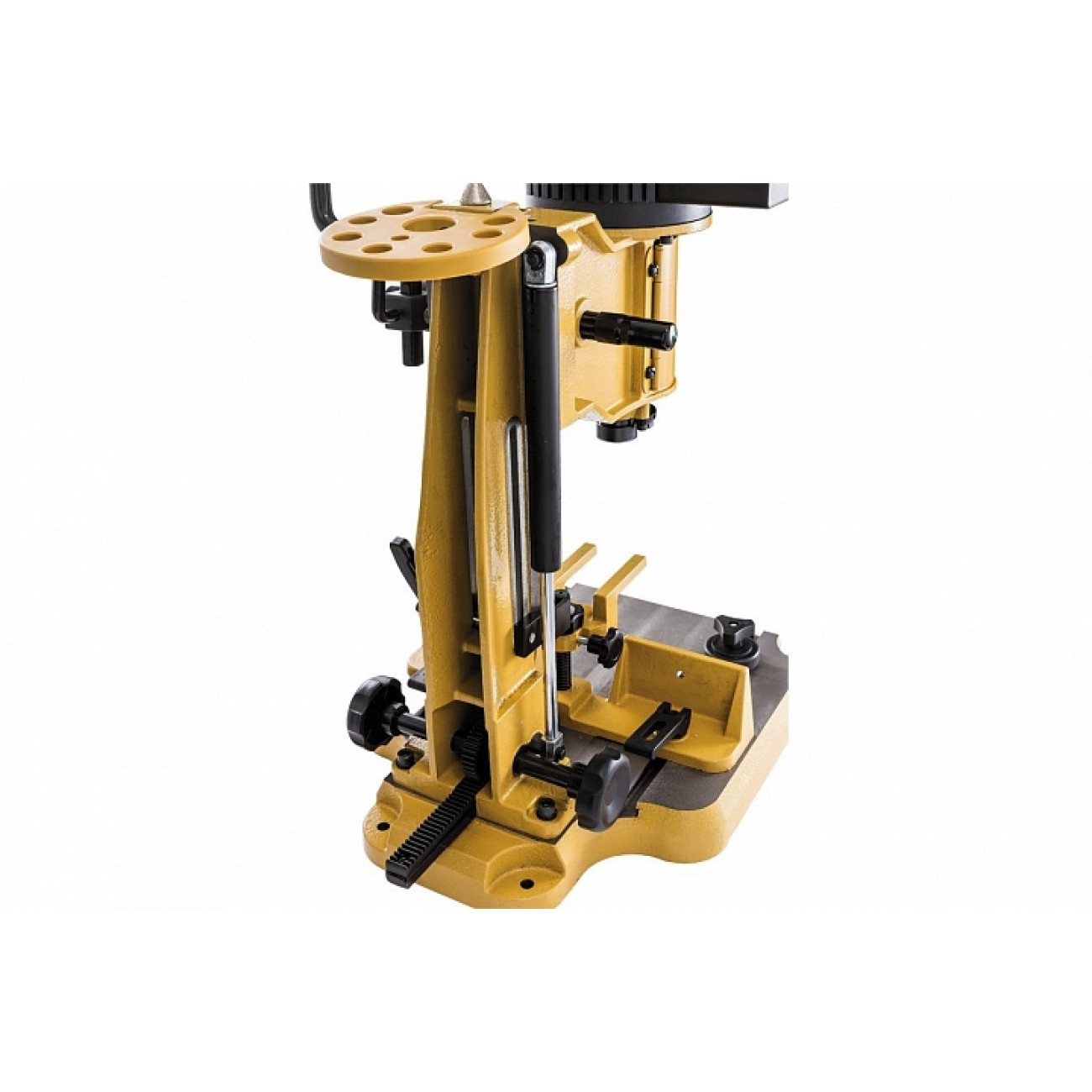

Чавунна колона з довбіжною частиною жорстко прикручена до чавунної основи, що забезпечує прямі під кутом рівно 90° краю пазів без попередніх налаштувань і регулювань. Симетричне розташування отворів кріплення дозволяє перевстановити колону з поворотом на 180° так, щоб працювати від підлоги з дверними полотнами, віконними плетіннями та іншими великими виробами.

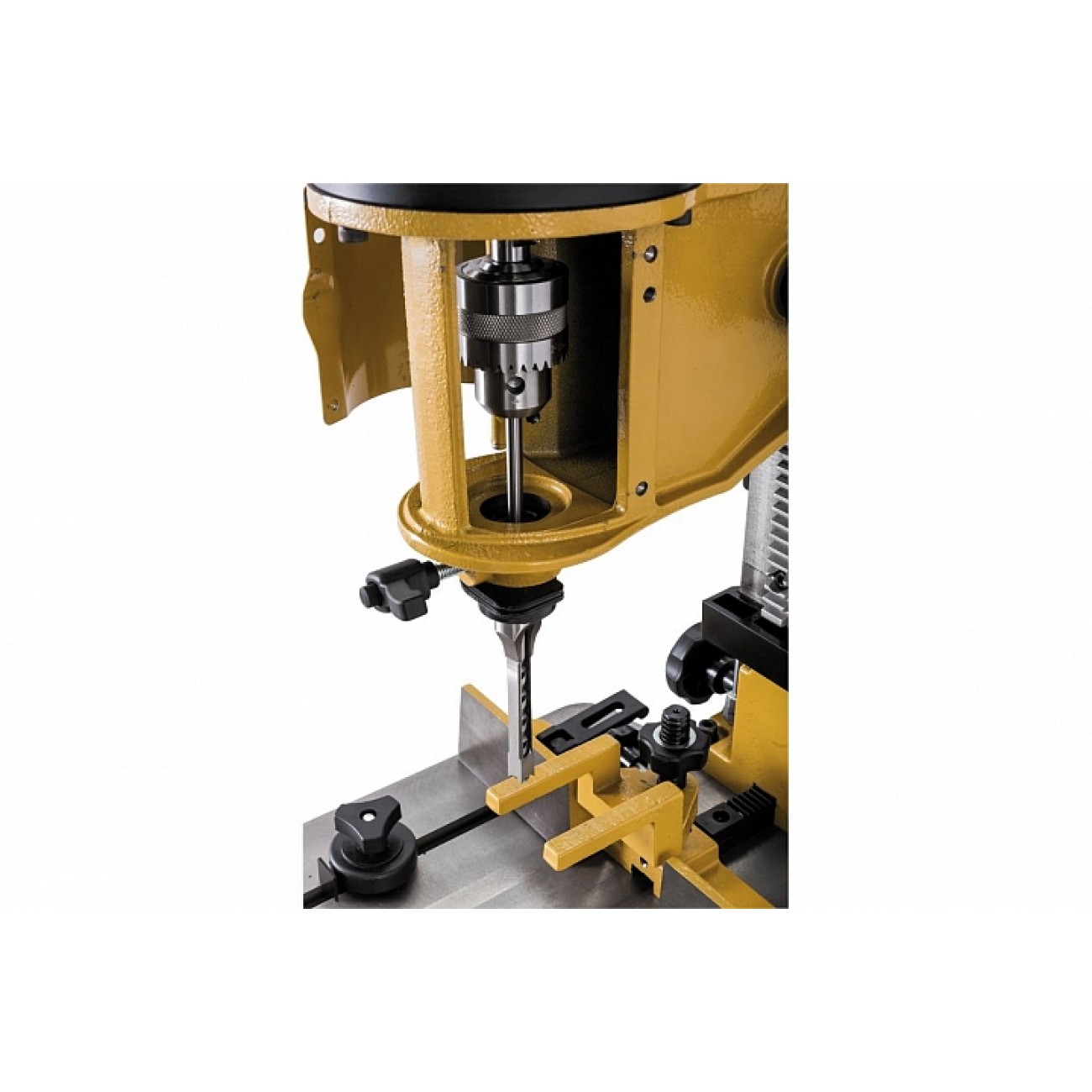

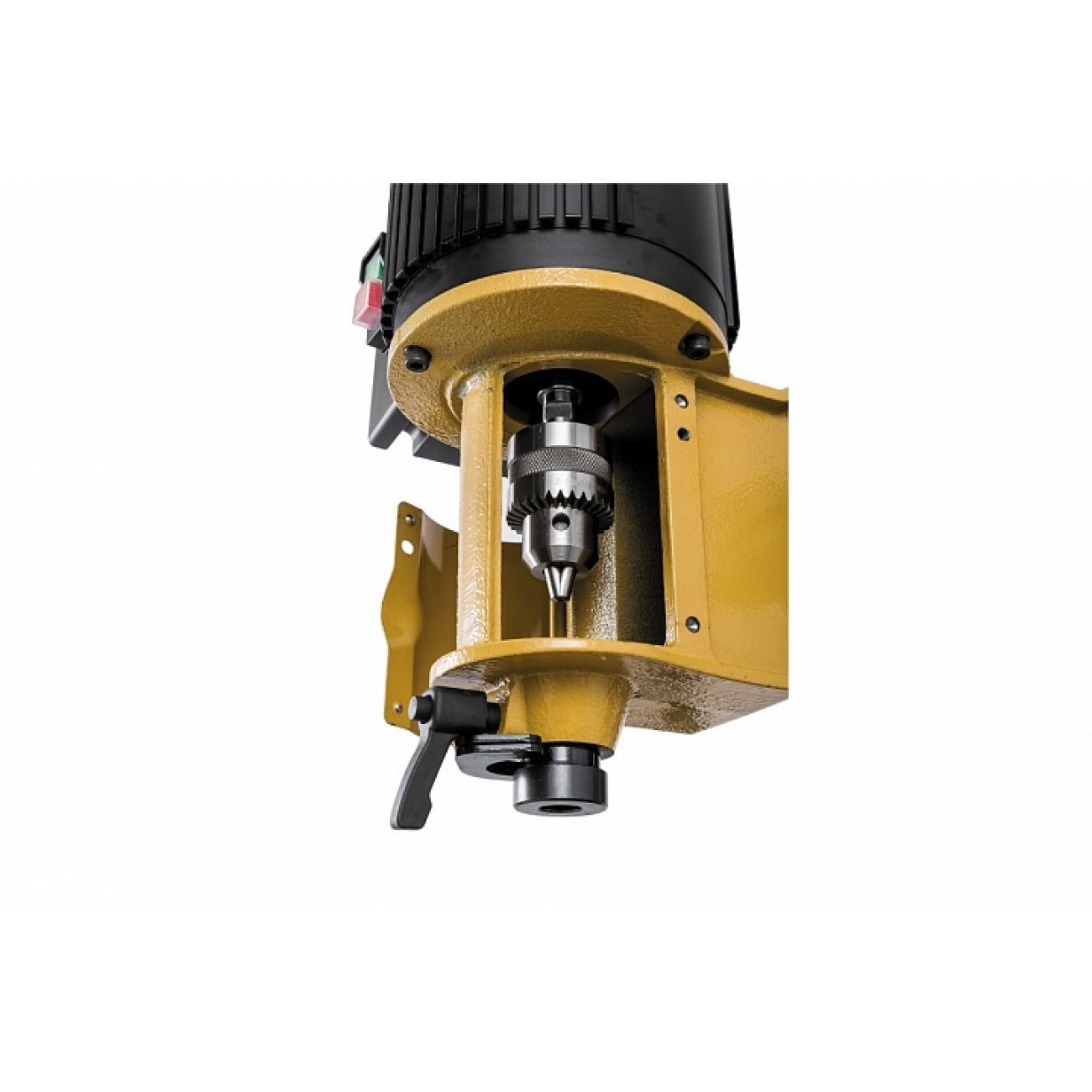

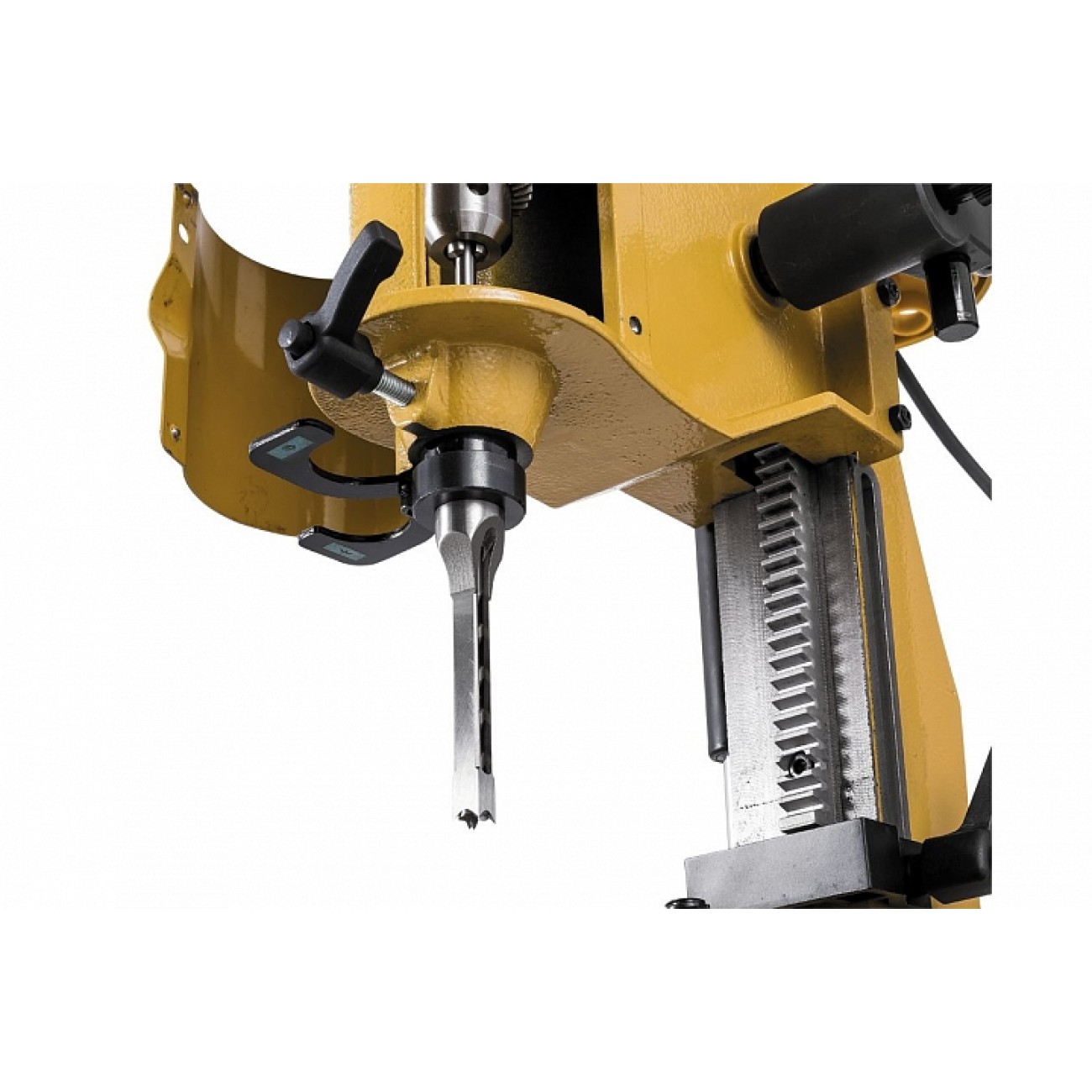

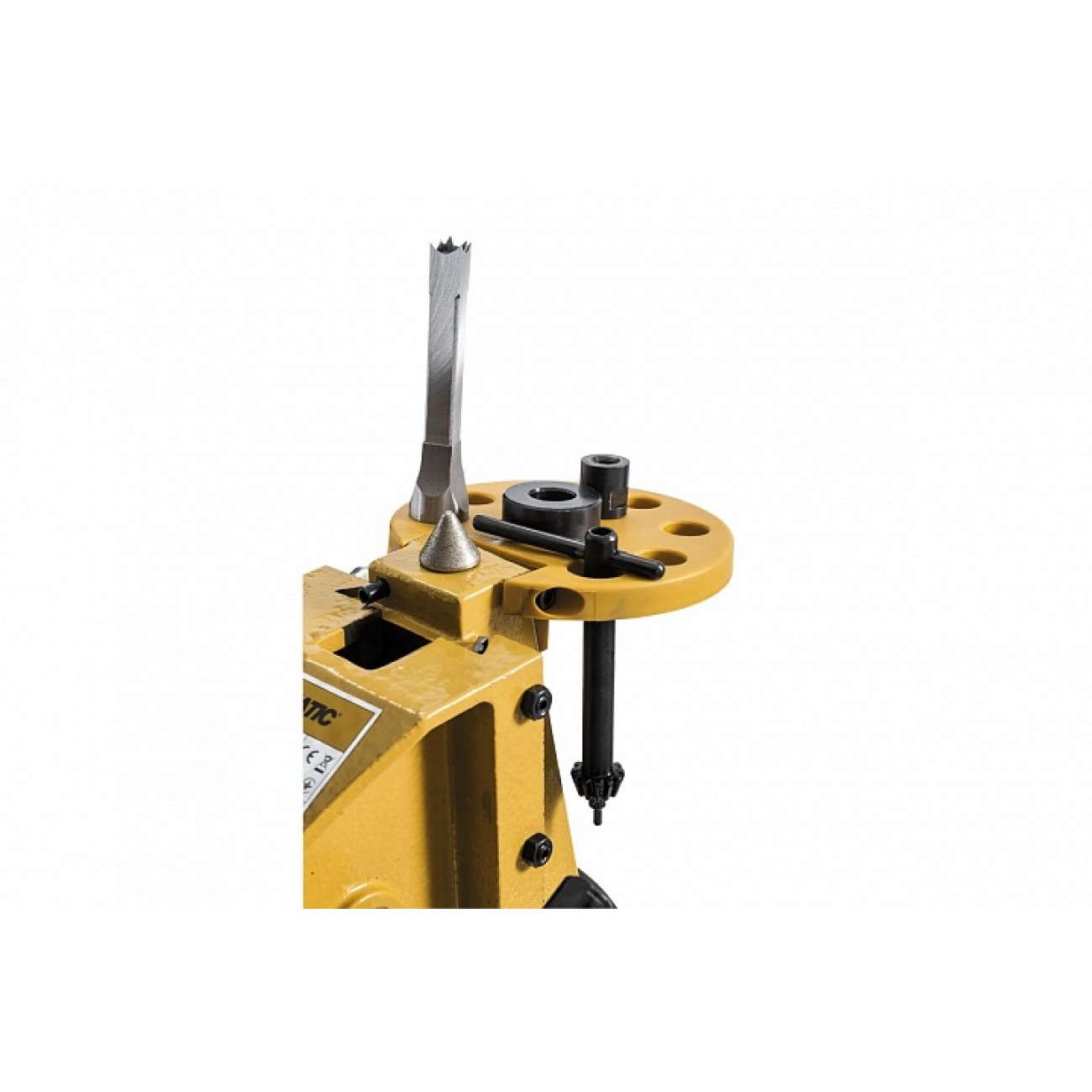

Подача свердлильної частини проводиться довгою вигнутою рукояткою під зручний хват, вона встановлена на шліцях і швидко регулюється по висоті. Також передбачено можливість її кріплення з іншого боку корпусу під ліву руку. Знизу на клинових напрямних розташований – кінцевий упор зі стопорним гвинтом, зверху – круглий кронштейн для зберігання приладдя та конічний алмазний інструмент для заточування довбання пазовних свердлів. При використанні «довбаків» з різними хвостовиками використовують перехідні втулки з комплекту постачання; при їх монтажі виникає необхідність регулювати висоту установки, для чого є дві відкидні дистанційні пластини-прокладки.

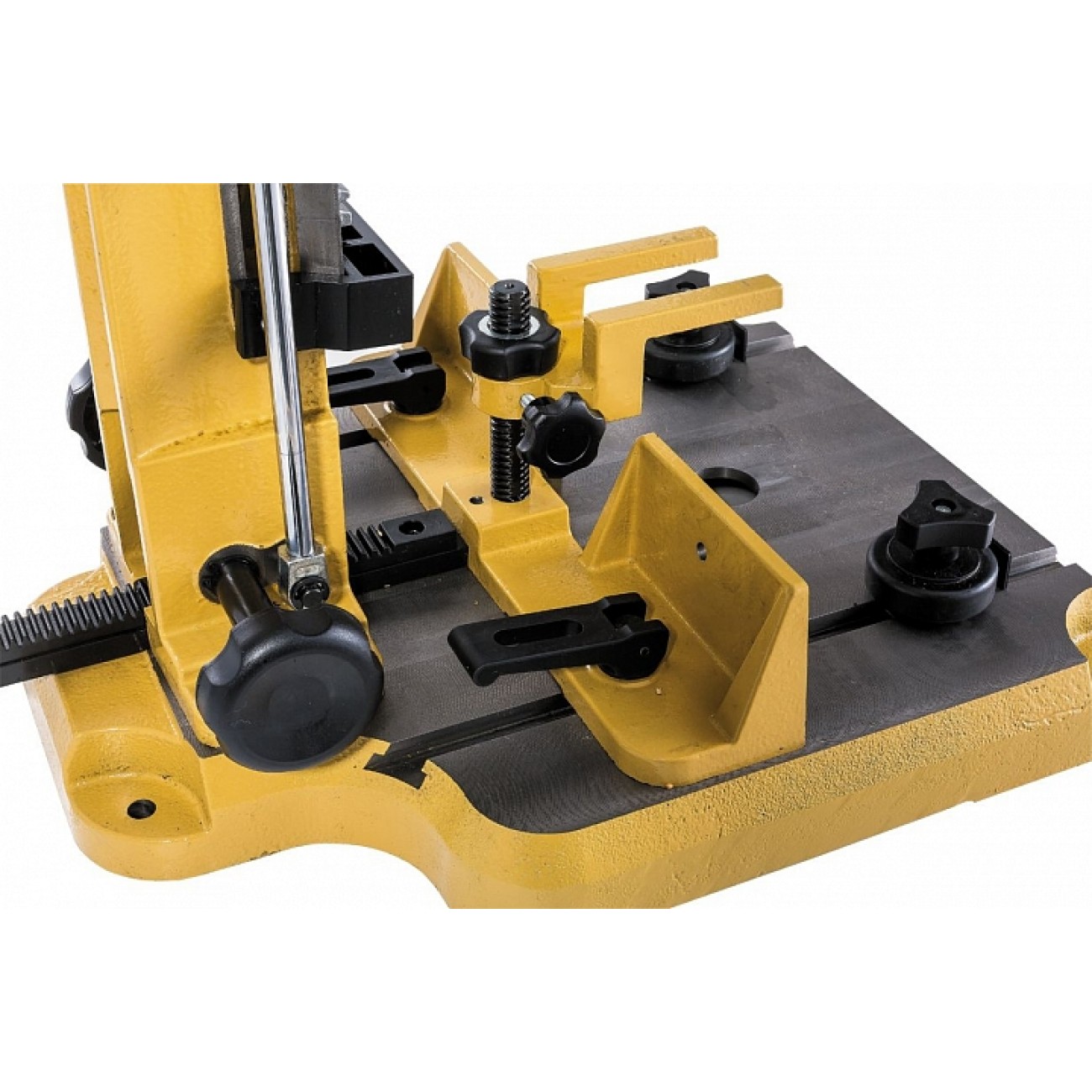

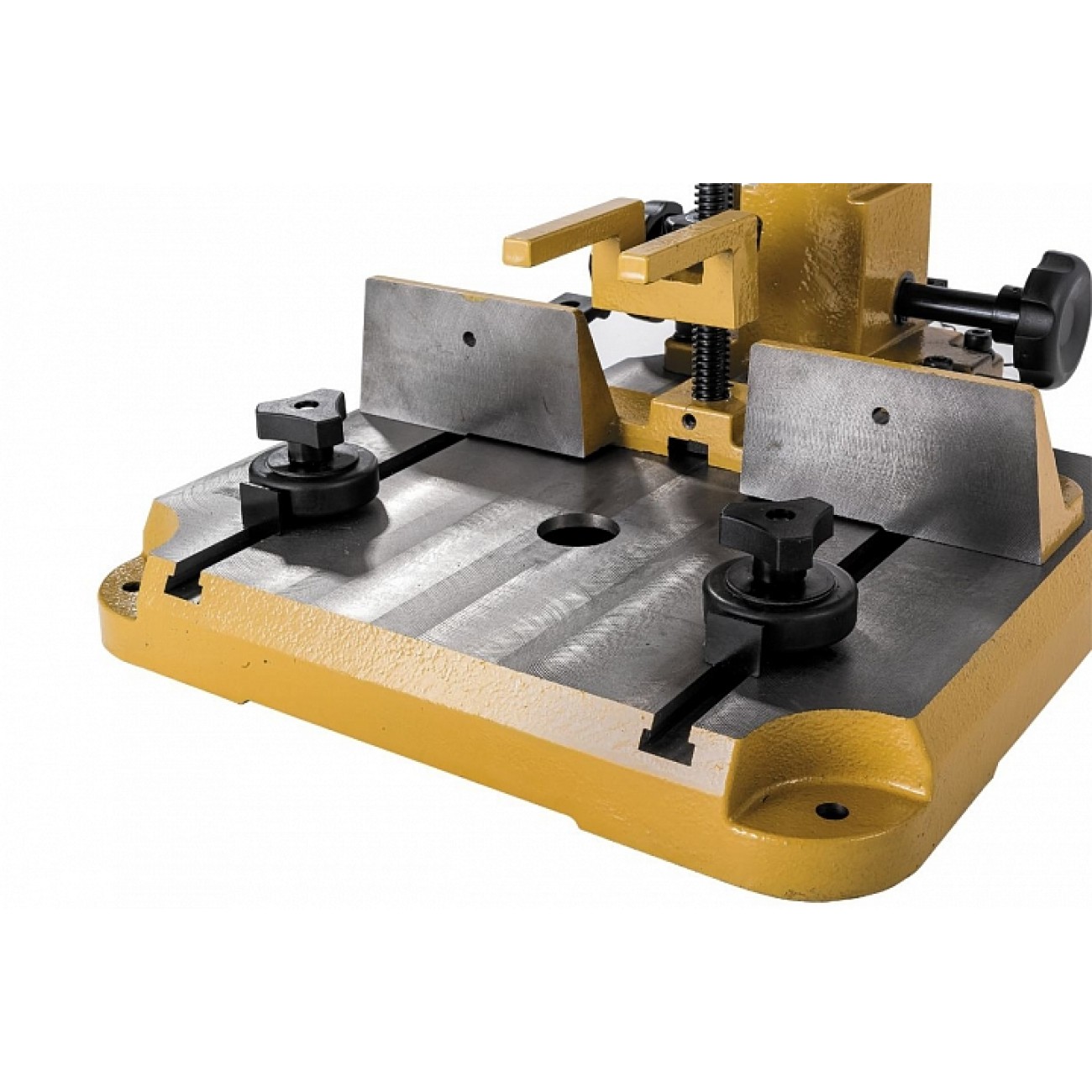

При розміщенні заготовки на столі фіксують її з використанням декількох упорів. Основний переміщається вздовж двох Т-подібних пазів і виконаний у вигляді масивної чавунної колодки із зубчасто-рейковим механізмом регулювання та з двома ексцентриковими (що рідко) фіксаторами. По центру упору гвинтовий притиск-вилка з двома чавунними лапами; залежно від висоти заготовки вилку перевертають лапами догори чи донизу. Підпір деталі до планки упору виконується двома роликами, встановленими у Т-подібних пазах. Така конструкція дозволяє протягувати деталь, не послаблюючи надійну фіксацію.

Маючи багатий набір допоміжних пристроїв та доробок, верстат вигідно відрізняється простотою та зручністю експлуатації, що, безсумнівно, привабить вимогливих користувачів, на яких розраховане обладнання лінійки Powermatic.
