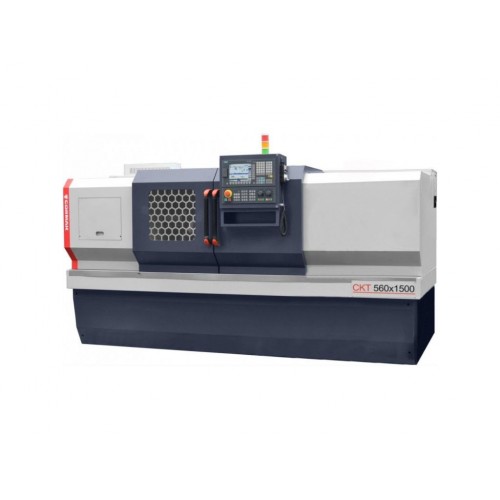

Дані верстати з високою швидкістю та точністю Cormak - призначені для напівчистової та чистової обробки різного виду деталей типу: вал, диск, втулка. Вони забезпечують високу ефективність, великі обсяги та високу точність обробки.
Функціонал:
· обробка зовнішніх поверхонь;
· розточування отворів;
· розточування внутрішніх криволінійних поверхонь конічної форми;
· обробка зовнішнього та внутрішнього різьблення;
· обробка дуг;
· розгортання отворів;
· швидкісна обробка чорних та кольорових металів.
Схеми обробки
Контруктивні особливості:
Ціліснолита чавунна станина
Для станини токарного верстата застосовується лита станина з напрямними типу ластівчин хвіст. Компонування внутрішніх частин станини посилено ребрами жорсткості. Товщина стінок лиття 20 – 25 мм, збільшена маса станини порівняно з аналогічними верстатами на 10 – 15 %.
Збільшений отвір у шпинделі
Напрямні Ковзання
На загартовані відшліфовані V-подібні напрямні (ластівчин хвіст) нанесено спеціальне покриття . Сучасний, зносостійкий матеріал забезпечує покращене ковзання вузлів поздовжньої та поперечної подачі.
Технічні параметри:
ЧПУ:ТАК
ДІАМЕТР ОБРОБКИ НАД СТАНИНОЮ: 560 мм
ДІАМЕТР ОБТОЧУВАННЯ НАД СУПОРТОМ: 340 мм
ДОВЖИНА ОБРОБКИ: 1500 мм
ОБЕРТИ ШПИНДЕЛЯ: 100-800 об/хв
ПРОХІДНИЙ ДІАМЕТР ШПИНДЕЛЯ: 90 мм
ШИРИНА СТВНИНИ: 430 мм
КОНУС ШПИНДЕЛЯ: A2-11
КІЛЬКІСТЬ ІНСТРУМЕНТІВ: 8
РОЗМІР ІНСТРУМЕНТА: 25X25 мм
КОНУС ПІНОЛІ ЗАДНЬОЇ БАБКИ: MT5
ХІД ПІНОЛІ ЗАДНЬОЇ БАБКИ: 150 мм
ПОТУЖНІСТЬ двигуна: 11 кВт
РОЗМІРИ: 3770x1500x1900 мм
ВАГА: 4150 кг
Стандартна комплектація:

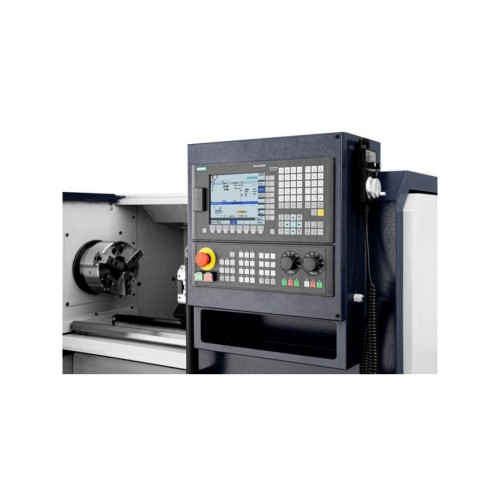

- Система керування SINUMERIK 808D
- Сервоприводи SIEMENS

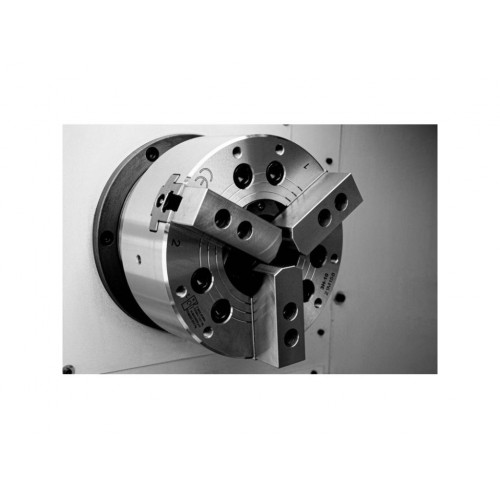

- Гідравлічний 3-кулачковий токарний патрон

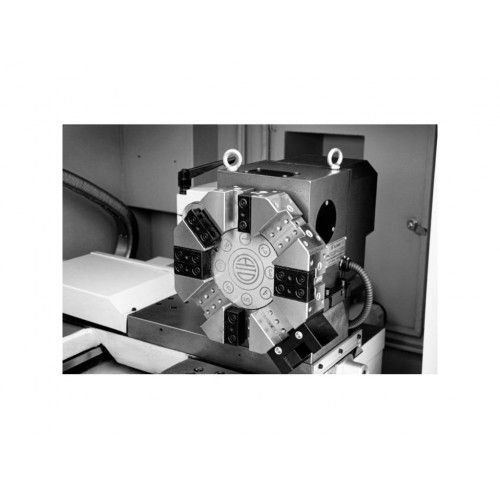

- 8-позиційна револьверна головка
- Комплект м'яких губок

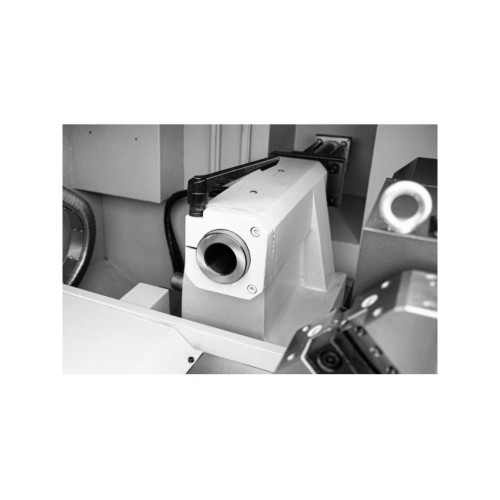

- Гідравлічна задня бабка
- Система охолодження
- Автоматична система змащення шестерень і напрямних
- Галогенне освітлення 24В
