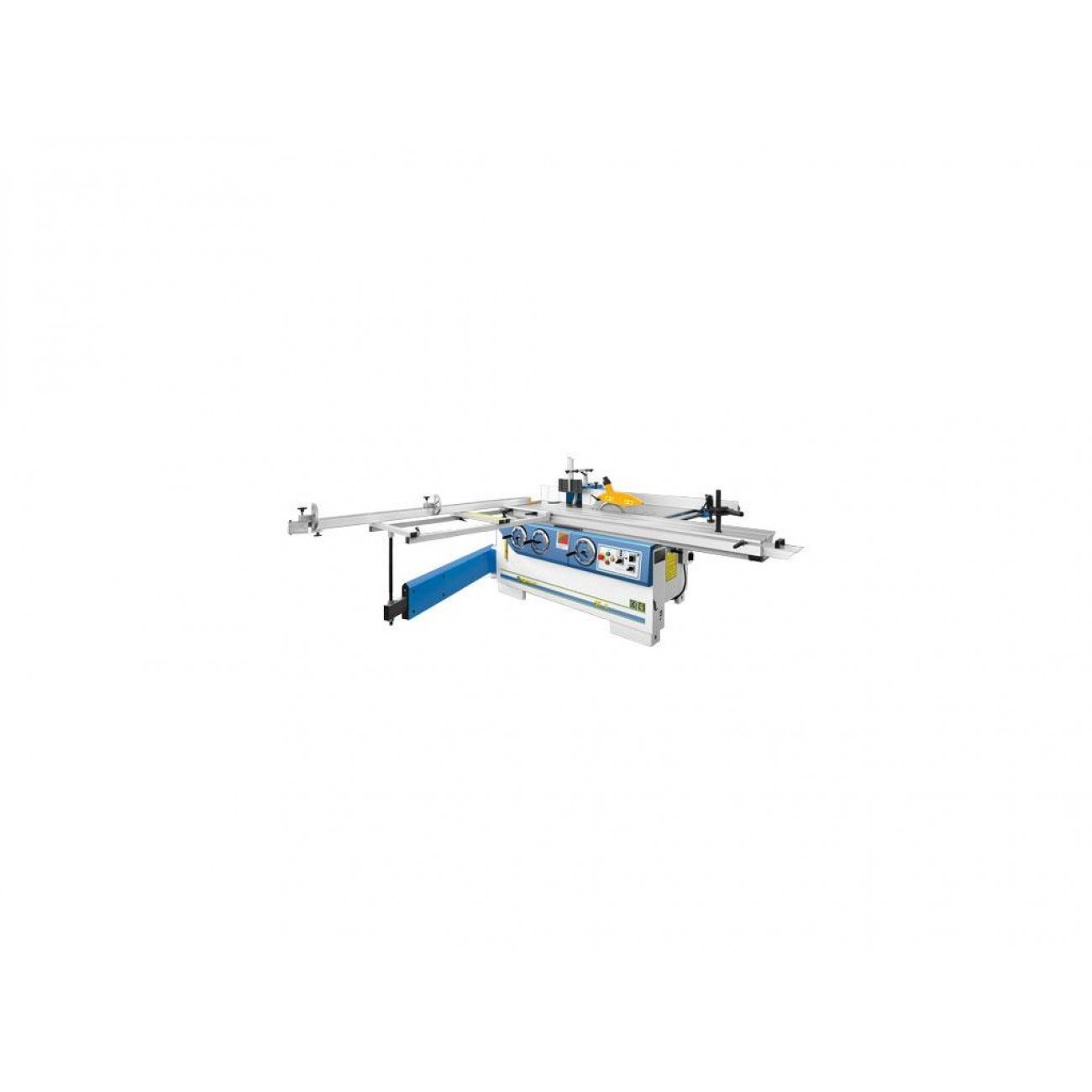

Комбінований верстат ZMM STOMANA SF 2
Форматний алюмінієвий стіл із загартованими сталевими напрямними. Телескопічна лінійка 1800 мм із двох повертаються упорів. Лінійка для паралельна різка з микрометрическая налаштування. Способу диска до 45° зі зчитування по шкалу. Діаметр отвору в столі ø260 mm з аспіраційна патрубка під робочого столу. Фрезерний шпиндель нахиляється ззаду Морозової конус МК4 шпинделя. Замінний шпиндель МК 4. Запобіжник для фрези діаметром ø250 mm. Ширина пропилу з паралельною лінійкою 1080 mm.
ОСОБЛИВОСТІ:
- Жорстка конструкція, незалежні двигуни, зручна ергономіка і детально продумана компонування верстата дозволяє одночасно працювати на верстаті двом - трьом операторам, що забезпечує роботою столярне чи меблеве виробництво.
- Комбінований пятиоперационный верстат має (опціональну) можливість поділу на два верстата: циркулярно-фрезерний і фуговально-рейсмусовий-довбальний.
- Компактні розміри комбінованого верстата дозволяють налагодити випуск продукції в дійсно невеликому приміщенні, що істотно знижує витрати на оренду і обігрів виробничого приміщення.
- Поєднання функцій основних верстатів, для будь-якого столярного або меблевого виробництва, дозволяє заощадити значні кошти при купівлі п`яти однооперационных верстатів.
- Большой выбор дополнительных опций максимально подстраивает станок под выполнение конкретных производственных задач.
- Данная группа станков представляет собой идеальное решение для большинства частных предпринимателей, малых и средних предприятий, которые изготавливают продукцию по индивидуальным заказам.
- Имеется надежная литая чугунная каретка на стальных направляющих.
- Предустановлена телескопическая поворотная линейка с двумя подвижными упорами и эксцентриковым прижимом.
- Присутствует возможность поворота по вертикальной оси, по нанесенной шкале, в диапазоне от +450 до -450 и может фиксироваться в настроенном положении.
- Все двигатели комбинированного станка ZMM STOMANA SF 2 защищены от перегрузок.
- Электрошкаф и другая электроника защищены от пыли.
- Общий вес ZMM STOMANA SF 2 составляет 790 кг.
ХАРАКТЕРИСТИКИ:

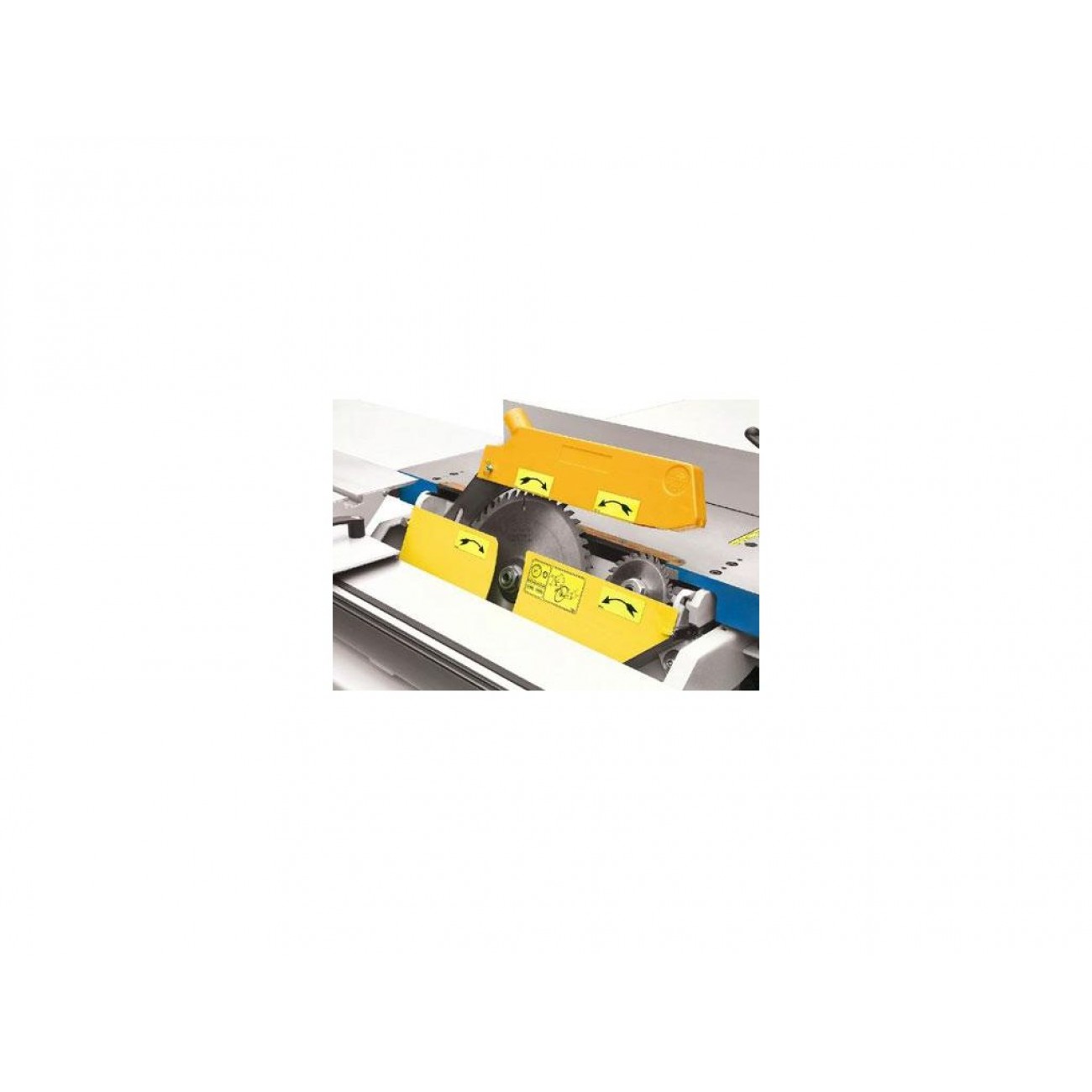

ПИЛЬНОЙ УЗЕЛ |
|
Диаметр пильного диск – макс./ мин., mm | Ø 315/ Ø 250 |
Диаметр вала, mm | Ø 30 |
Макс. длина пропила с подрезной модуль, mm | 2150 |
Макс. ширина пропила с параллельной линейкой, mm | 1080 |
Макс. высота пропила, 90°/45°, mm |
|
- при диаметр диске Ø 315 mm | 102 / 72 |
- при диаметр диске Ø 250 mm | 70 / 49 |
Мощность двигателя, kW (HP) | 3.0 (4.0) |
Обороты вала, min-1 | 4000 |
Диаметр наконечника для аспирации, mm | Ø 120 |
ФРЕЗЕРНЫЙ УЗЕЛ |
|

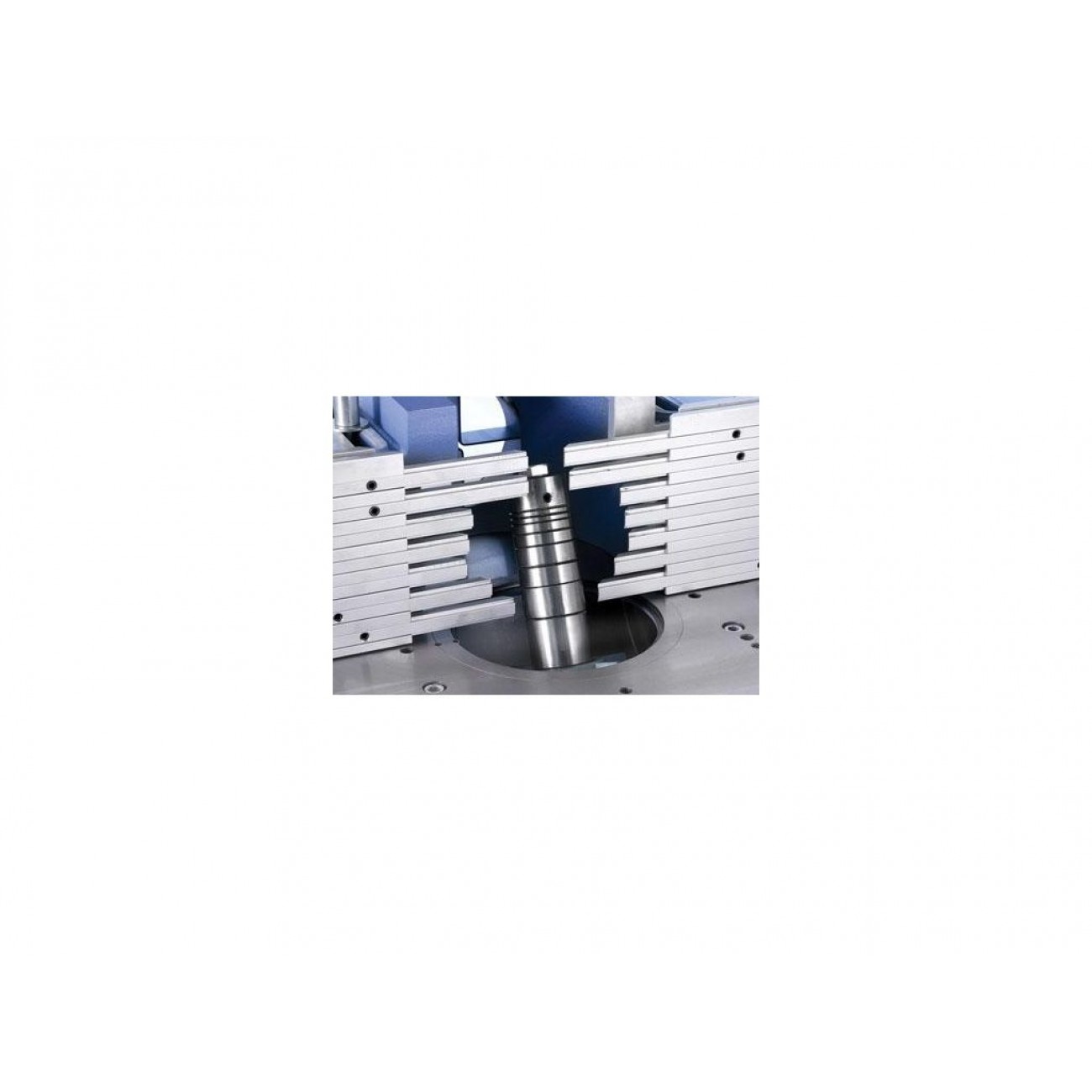

Диаметр шпинделя, mm | Ø 30 |
Наклонение шпинделя | 90° / 45° |
Вертикальный ход шпинделя, mm | 175 |
Полезная длина шпинделя, mm | 125 |
Максимальный диаметр инструмента, mm: - при профилировании - при шипорезания |
Ø 250 Ø 320 |

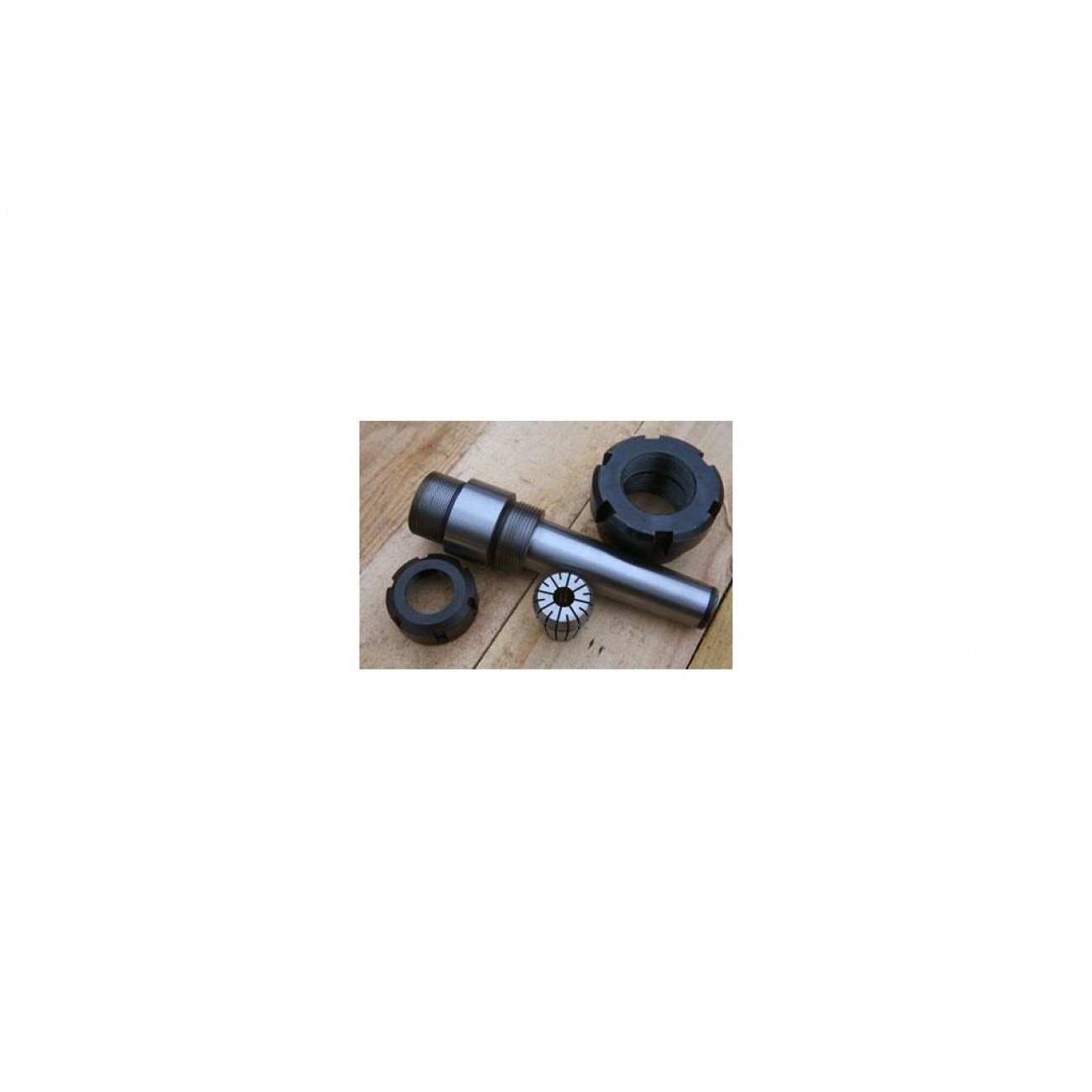

Шпиндель с Морозовы конус для заменяемые шпиндели | МК4 |
Диаметр отверстие в рабочего стола, mm | Ø 260 |
Максимальны диаметр / глубина спускания инструмента под рабочая поверхность стола, mm | Ø250 / 60 |
Обороты шпинделя (двухскоростной), min-1 | 10000/ 8000/ 6000/ 5000/ 4000/ 3000 |
Мощность двигателя (двухскоростной), kW (HP) | 3.2/4.2 (4.3/5.5) |
Диаметры наконечники для аспирации, mm - под рабочего стола - на защитный предохранитель |
Ø 120 Ø 120 |
Предохранитель для фрезы с упорные линейки 2 х L | 500 |
ОБЩИЕ ТЕХНИЧЕСКИЕ ДАННЫЕ |
|
Размеры рабочего стола, mm | 1450 x 650 |
Размеры форматного стола, mm | 2300 х 350 |
Размеры дополнительная рама к форматного стола L / B, mm | 620 / 1200 |
Вес машины, kg | 790 |
Необходимая площадь, m | 6.0 x 7.0 |
